Ved kvikkleirefare, skråninger, vann i grunnen eller nærhet til bygg kan selv en svært grunn grøft kreve geoteknisk vurdering.
Graving av grøft kan virke som et enkelt tiltak, men en grøft endrer terrenget. Masser fjernes, vannforhold kan endres, belastninger flyttes, og sidestøtte mot bygg, vei, støttemur eller skråning kan bli redusert.
Derfor handler grøfteplan ikke bare om praktisk utførelse. Den bør også vise at risiko knyttet til grunnforhold, stabilitet i grunnen, grunnvann, nærliggende konstruksjoner og mulig kvikkleire er vurdert.
Geotekniker AS utfører ikke gravearbeid, grøfting, entreprenørarbeid eller utleie av grøftekasser. Vi kan derimot vurdere om grøftearbeidet krever geoteknisk vurdering, grunnundersøkelser eller geoteknisk prosjektering.
Hva er en grøfteplan?
En grøfteplan er en plan for hvordan en grøft skal graves, sikres og følges opp. Planen kan være enkel eller omfattende, avhengig av grøftedybde, grunnforhold, vannforhold, terreng og hva som finnes i nærheten av grøften.
En grøfteplan bør normalt beskrive hvor grøften skal graves, hvor dyp og bred den skal være, hvilke masser som forventes, hvordan grøften skal sikres, hvor gravemasser skal plasseres, og hvordan vann i grøften skal håndteres.
I enkle saker kan grøfteplanen være en praktisk plan for utførelsen. I mer krevende saker bør den bygge på faglig vurdering av løsmasser, fyllmasser, vann, stabilitet og nærliggende bygg eller konstruksjoner.
En grøfteplan er ikke det samme som en geoteknisk rapport, men i krevende grunnforhold kan geoteknisk dokumentasjon være nødvendig for å vise at grøftearbeidet kan utføres uten å forverre stabilitet eller skade omgivelsene.
Viktig: selv svært grunne grøfter kan kreve geoteknisk vurdering
1,25 meter er ikke en geoteknisk grense for hva som er trygt. Grensen er relevant for planlegging, opplæring og HMS ved gravearbeid, men den betyr ikke at grunnere graving er uproblematisk.
I områder under marin grense, ved mulig sprøbruddmateriale eller ved skråninger, raviner og bekkedaler er det et grunnleggende krav at tiltak ikke forverrer områdestabiliteten.
Dette er særlig viktig ved vurdering av sikkerhet mot kvikkleireskred etter NVEs kvikkleireveileder.
Det betyr at også en svært grunn grøft kan være kritisk dersom den ligger på feil sted. En 10 cm dyp grøft i foten av en skråning kan i verste fall redusere stabiliteten dersom den fjerner støtte, leder vann feil, starter erosjon eller påvirker en ugunstig glideflate i sensitiv leire eller kvikkleire.
I slike tilfeller er det ikke lokal grøfteskråning som er hovedproblemet. Problemet kan være global stabilitet, lange eller dype glideflater og risiko for områdeskred. Derfor kan selv en enkel grøft kreve geoteknisk vurdering eller prosjektering dersom tiltaket kan påvirke områdestabiliteten.
Når må det lages grøfteplan?
Grøfteplan er særlig aktuelt ved dypere grøfter, men bør også vurderes ved grunnere grøfter dersom forholdene er usikre.
En grøfteplan er viktig når grøften ligger nær bygg, vei, støttemur, ledninger eller nabogrense, når det er bløt leire, silt, torv, sand eller fyllmasser, når det er vanninnsig eller høy grunnvannstand, eller når det graves under marin grense.
Grøfteplan er også viktig når grøften ligger i skråning, ved skråningsfot, ravine eller bekkedal, eller når tiltaket kan gi risiko for setninger i grunnen, deformasjoner eller påvirkning på eksisterende konstruksjoner.
I slike saker bør grøfteplanen ikke bare beskrive utførelse, men også vise at grunnforhold, vann, stabilitet og nabopåvirkning er vurdert.
Grøfteplan mal: hva bør være med?
En grøfteplan mal kan være nyttig som sjekkliste, men den må ikke brukes ukritisk. Grunnforhold, dybde, vann, terreng og nærliggende konstruksjoner avgjør hvor omfattende planen bør være.
En grøfteplan bør normalt inneholde:
- grøftens plassering, lengde, bredde og dybde
- forventede jordarter og grunnforhold
- informasjon om eksisterende kabler, rør og installasjoner
- grøfteprofil, lengdeprofil og typiske tverrprofiler
- valgt sikring av grøft
- plassering av gravemasser og annen belastning
- vurdering av vann, grunnvann og overvann
- avstand til bygg, fundamenter, støttemur, vei og nabogrense
- behov for grøftekasse, graveskråning, spunt eller annen sikring
- kontrollpunkter før og under graving
- behov for geoteknisk vurdering, prosjektering eller grunnundersøkelser
En standard mal kan være utilstrekkelig dersom grunnen er bløt, vannførende, lagdelt, setningsømfintlig eller ligger i kvikkleireområde. Det er derfor viktig at grøfteplanen tilpasses stedet, ikke bare følger et generelt skjema.
Grøfteprofil, lengdeprofil og tverrprofil i grøfteplan
Grøfteprofil er en viktig del av mange grøfteplaner. Profilene viser hvordan grøften er tenkt utført, og gjør det lettere å vurdere dybde, bredde, skråning, sikring og forholdet til terreng og konstruksjoner.
Et lengdeprofil viser grøften langs traséen. Det kan vise terrengnivå, grøftebunn, ledninger, fall, grøftedybde og variasjoner langs grøften.
Et tverrprofil viser grøften på tvers. Det kan vise grøftebredde, grøftedybde, skråningshelning, grøftekasse, avstivning, rør, fundamenteringsmasser og avstand til bygg eller andre laster.
Ved krevende grunnforhold bør profilene vurderes sammen med informasjon om dybde til fjell, løsmasser, grunnvann og eventuelle grunnundersøkelser.

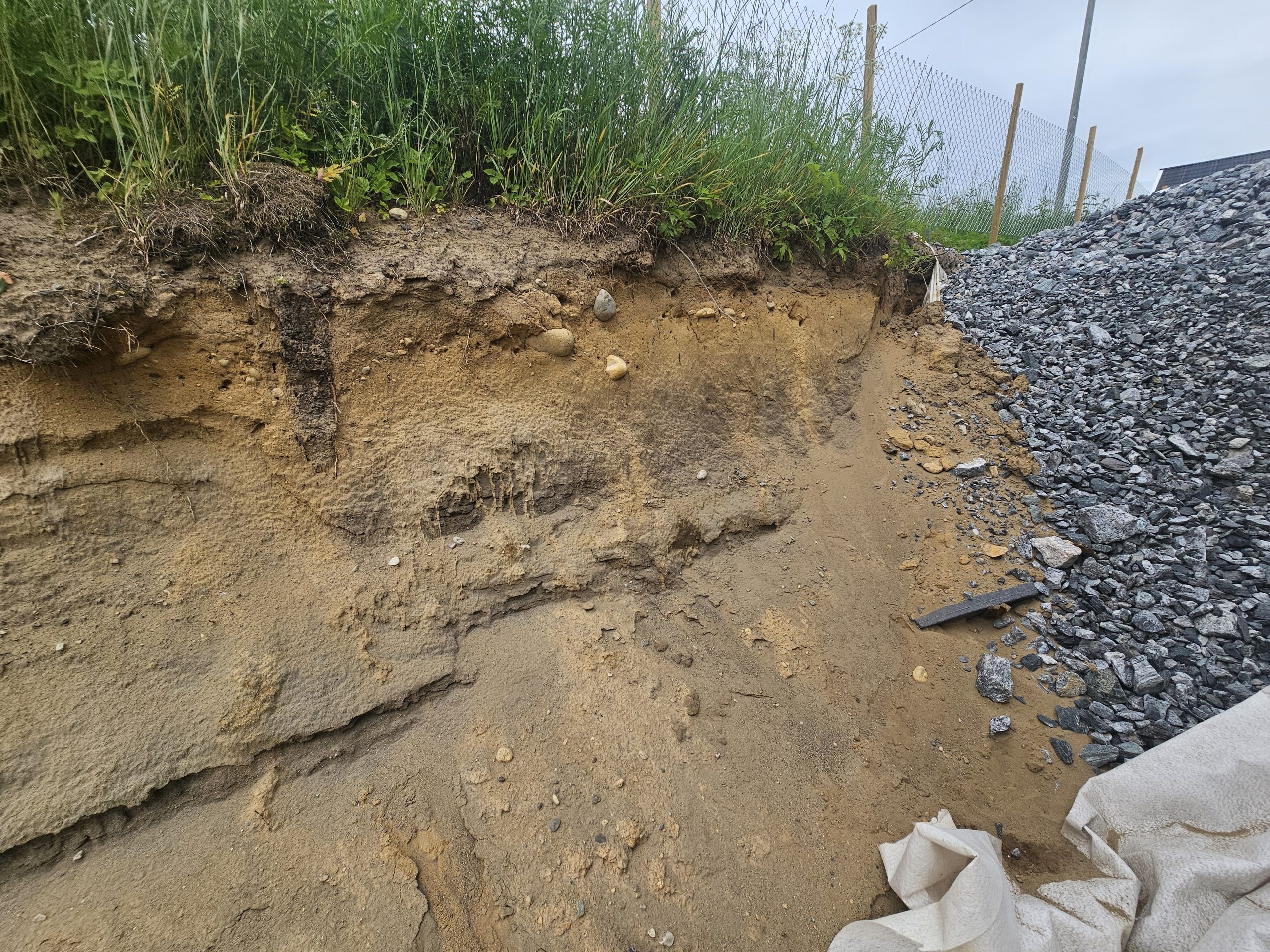

Graving av grøft og vurdering av grunnforhold
Graving av grøft påvirker grunnen lokalt. Når masser fjernes, endres støtteforhold, vannstrøm, belastning og stabilitet. I gode grunnforhold og med riktig utførelse kan dette være uproblematisk. I svake eller vannømfintlige masser kan det derimot oppstå risiko.
Grunnforhold som ofte gir utfordringer ved graving av grøft er leire, sensitiv leire, silt, finsand, torv, gamle fyllmasser, vannmettede masser og lagdelte masser med vannførende sjikt.
Ved slike forhold kan grøfteveggen rase inn, grøftebunnen bli ustabil, vann strømme inn, eller nærliggende bygg og ledninger få setninger.
Les mer om dårlig grunn, bløt grunn og setningsskader.
Hvordan grave grøft trygt når grunnforholdene er usikre?
Hvordan grave grøft trygt avhenger ikke bare av selve gravearbeidet. Det handler om å forstå hva man graver i, hva som ligger rundt grøften, og hva som kan skje når masser fjernes eller vannforhold endres.
Når grunnforholdene er usikre, bør man vurdere om grøften kan graves med stabile skrå sider, om det er behov for lokal sikring, om vanninnsig kan gi erosjon eller utvasking, og om pumping kan gi grunnvannssenkning og setningsskader.
Man bør også vurdere om grøften påvirker fundamentering, vei, støttemur, ledninger, skråning eller områdestabilitet.
Geotekniker AS gir ikke generell utførelsesveiledning for privat graving eller entreprenørarbeid. Vi vurderer konkrete saker basert på skriftlig grunnlag, tegninger, bilder, terreng, grunnforhold og planlagt tiltak.
Sikring av grøfter med grøftekasse, graveskråning eller spunt
Sikring av grøfter kan gjøres på flere måter. Valg av løsning avhenger av dybde, grunnforhold, vannforhold, plass, belastninger og hvor lenge grøften skal stå åpen.
En grøftekasse kan brukes som lokal sikring der arbeidere skal oppholde seg i grøften. Den kan beskytte mot lokale utrasinger, men den dokumenterer ikke automatisk at terrenget rundt grøften er stabilt.
En graveskråning innebærer at grøftesidene legges med helning. Dette krever plass, og helningen må tilpasses jordart, vannforhold og dybde.
Spunt kan være aktuelt ved dype eller krevende grøfter, høy grunnvannstand, begrenset plass eller nærliggende bygg og infrastruktur.
I en grøfteplan bør sikringsprinsippet beskrives tydelig. Dersom forholdene er krevende, bør valgt løsning vurderes av fagperson med geoteknisk kompetanse.
Er grøftekasser nok for å sikre en grøft?
Grøftekasser kan være et godt tiltak, men de er ikke alltid nok. En grøftekasse sikrer normalt arbeidsrommet lokalt. Den løser ikke nødvendigvis problemer med totalstabilitet, grunnvann, setninger, bunnoppressing eller områdestabilitet.
Dette er særlig viktig ved bløt leire, høy grunnvannstand, dype grøfter, grøft nær bygg eller vei, grøft nær støttemur eller skråning, grøft i kvikkleireområde og grøft under marin grense.
I kvikkleireområder kan grøftekasser gi falsk trygghet dersom man bare ser på lokal arbeidssikring. De kan beskytte arbeidere i grøften, men sier ikke i seg selv noe om lange glideflater, global stabilitet eller risiko for kvikkleireskred.
Les mer om grøftekasse og geoteknisk vurdering.
Grøfteplan i kvikkleireområde eller under marin grense
Grøftearbeid i områder under marin grense, eller i grunn der det kan finnes marin leire, kvikkleire eller sprøbruddmateriale, må vurderes med særlig forsiktighet.
Hovedspørsmålet er ikke bare om grøfteveggen står lokalt, men om tiltaket kan forverre områdestabiliteten.
Det er ikke tillatt å forverre områdestabiliteten. Dersom graving, masseuttak, vannhåndtering, erosjon eller endret belastning kan redusere sikkerheten mot områdeskred, må dette vurderes og dokumenteres geoteknisk.
Dette gjelder også små og tilsynelatende enkle grøfter. En grunn grøft i foten av en skråning, ved en ravine, ved en bekk eller i et terreng med mulig kvikkleire kan i verste fall påvirke lange glideflater gjennom sensitiv leire. Ytterste konsekvens kan være kvikkleireskred.
Grøftekasse eller spunt løser ikke dette alene. Slike tiltak kan sikre arbeidsrommet lokalt, men de dokumenterer ikke automatisk at global stabilitet og områdestabilitet er ivaretatt.
I slike saker må hele terrenget vurderes etter prinsippene i NVEs kvikkleireveileder. Det kan innebære vurdering av terrengform, skråninger, raviner, bekker, tidligere fyllinger, planlagt masseuttak, vannhåndtering, lastendringer og mulig utbredelse av sprøbruddmateriale.
Les mer om områdestabilitet, kvikkleirerapport og bygge på kvikkleire.
Grøfteplan nær bygg, fundamenter og konstruksjoner
Graving for tett inntil bygg, støttemurer, veier, ledninger eller andre konstruksjoner kan være problematisk selv om grøften ikke er veldig dyp. Når masser fjernes nær et fundament, kan sidestøtte, bæreevne og setningsforhold endres.
Dette gjelder særlig dersom grøften kommer ned mot eller under fundamenteringsnivå, ligger nær en støttemur, går langs vei eller ligger i bløte og setningsømfintlige masser.
Også plassering av gravemasser nær grøftekanten kan øke belastningen og forverre stabiliteten. Midlertidige masselagre, maskiner og trafikk kan ha betydning for grøfteveggen og for konstruksjoner i nærheten.
En grøfteplan bør derfor ikke bare vise selve grøften, men også avstand til bygg, fundamenter, støttemurer, vei, ledninger og andre laster som kan påvirke stabiliteten.
Relevante temaer er fundamentering, støttemur og geoteknikk, jordtrykk og geoteknisk tilsyn.
Grøfteplan ved bløt grunn, leire og fyllmasser
Bløt grunn, leire, silt og fyllmasser kan gjøre grøftearbeid krevende. Slike masser kan ha lav fasthet, høy vannfølsomhet eller uforutsigbar lagdeling.
I leire kan grøften få deformasjoner eller lokal utglidning. I silt og finsand kan vann gi erosjon, utvasking eller ustabile grøftevegger. I fyllmasser kan gamle lag, stein, organisk materiale, bygningsrester eller varierende komprimering gi uforutsigbare forhold.
Ved slike grunnforhold bør grøfteplanen vise hvordan massene er vurdert, hvordan grøften skal sikres, og om det er behov for supplerende undersøkelser.
Relevante temaer er leire, silt, torv, fyllmasser og masseutskifting.
Grøfteplan ved vann i grøften og høyt grunnvann
Vann er en vanlig årsak til problemer ved grøftearbeid. Vann kan redusere stabiliteten i grøfteveggen, føre til erosjon, gjøre grøftebunnen dårlig og skape problemer ved tilbakefylling og komprimering.
Ved høyt grunnvann kan det oppstå behov for pumping eller midlertidig vannhåndtering. Dette må vurderes forsiktig, fordi senking av grunnvann kan påvirke nærliggende bygg, vei, ledninger og setningsømfintlige masser.
I kvikkleireområder eller skrånende terreng kan vannhåndtering også ha betydning for stabilitet. Vann skal derfor ikke bare betraktes som et praktisk problem i grøften, men som en del av den geotekniske vurderingen.
Les mer om poretrykk, måling av grunnvannstand og poretrykk og grunnvannssenkning og setningsskader.
Grøfteplan for VA-grøft, kabelgrøft og overvannsgrøft
Grøfteplan kan være relevant for flere typer grøfter. Det kan gjelde VA-grøft, stikkledning, kabelgrøft, overvannsgrøft, drensgrøft eller grøft for teknisk infrastruktur.
For VA-grøfter er grunnforhold særlig viktig fordi grøften ofte kan være dyp, lang og ligge nær vei, bygg eller eksisterende ledninger. I tillegg må masser rundt rør, tilbakefylling, komprimering og vannhåndtering fungere godt.
Ved overvannsgrøfter og drenering må det også vurderes hvordan vann ledes, infiltreres eller samles opp, og om tiltaket kan påvirke terreng, grunnvann eller naboeiendom.
Les mer om overvannshåndtering, lokal overvannshåndtering og LOD og infiltrasjon i grunnen.
Når bør geotekniker vurdere grøftearbeidet?
Geotekniker bør kontaktes når grøftearbeidet kan påvirke stabilitet, bygg, vei, ledninger, grunnvann eller sikker byggegrunn.
Dette gjelder særlig ved dype grøfter, grøft nær bygg, grøft nær fundamenter eller under fundamenteringsnivå, bløt leire, fyllmasser, høyt grunnvann, graving under marin grense, mulig kvikkleire, grøft i skråning, ravine eller ved bekkedal, og ved krav til dokumentasjon i byggesak eller anleggsfase.
I noen saker holder det med en enkel vurdering basert på kart, tegninger, bilder og planlagt grøftedybde. I andre saker kan det være behov for grunnundersøkelser, stabilitetsberegning eller geoteknisk prosjektering.
Hva kan Geotekniker AS bidra med?
Geotekniker AS utfører ikke gravearbeid, grøfting, entreprenørarbeid eller utleie av grøftekasser. Vi lager heller ikke entreprenørens komplette HMS-plan eller SHA-plan.
Vi kan bidra med faglig vurdering av grunnforhold, stabilitet og dokumentasjonsbehov der grøftearbeid kan ha geoteknisk betydning.
Vi kan blant annet vurdere:
- grunnforhold og løsmasser
- grøftedybde og stabilitet
- om lokal sikring er tilstrekkelig, eller om områdestabilitet må vurderes
- behov for grøftekasse, graveskråning, spunt eller annen sikring
- risiko for utrasing, bunnoppressing eller deformasjon
- risiko for setninger på bygg, vei, ledninger eller støttemur
- vanninnsig, grunnvann og poretrykk
- graving under marin grense
- kvikkleire og områdestabilitet
- behov for grunnundersøkelser eller videre prosjektering
- om grøfteplanen bør suppleres med geoteknisk dokumentasjon
Send gjerne adresse, gbnr, grøftedybde, situasjonsplan, snitt/profiler, bilder, informasjon om grunnforhold og eventuell merknad fra kommune, ansvarlig søker eller entreprenør. Da kan Geotekniker AS vurdere om saken kan håndteres som en enkel faglig vurdering, eller om det er behov for videre geoteknisk prosjektering.
Kontakt Geotekniker AS dersom du trenger vurdering av grøftearbeid, grunnforhold eller dokumentasjonsbehov før graving.
Kort oppsummert
En grøfteplan beskriver hvordan graving av grøft skal planlegges, sikres og følges opp. Den er særlig viktig ved usikre grunnforhold, vanninnsig, bløt leire, fyllmasser, kvikkleirefare eller graving nær bygg, vei, støttemur og nabogrense.
1,25 meter er ikke en geoteknisk frigrense. Selv svært grunn graving kan være problematisk dersom tiltaket forverrer områdestabiliteten i kvikkleireområder, under marin grense eller tett inntil konstruksjoner.
Grøftekasse, graveskråning og spunt kan være aktuelle sikringstiltak, men riktig løsning avhenger av grunnforhold, dybde, vann, terreng og omgivelsene. I krevende saker bør grøfteplanen støttes av geoteknisk vurdering.
FAQ
Hva er en grøfteplan?
En grøfteplan er en plan for hvordan en grøft skal graves, sikres og følges opp. Den bør beskrive grøftedybde, grunnforhold, grøfteprofil, sikring, plassering av gravemasser, vannhåndtering og risikoforhold.
Når må man lage grøfteplan?
Ved graving dypere enn 1,25 meter gjelder særskilte krav til planlegging og risikovurdering. Grøfteplan bør også vurderes ved grunnere grøfter dersom gravingen kan påvirke stabilitet, bygg, vei, vannforhold eller kvikkleireområder.
Er graving under 1,25 meter alltid trygt?
Nei. 1,25 meter er ikke en geoteknisk trygghetsgrense. Selv svært grunn graving kan være problematisk i kvikkleireområder, under marin grense, nær skråning eller tett inntil bygg og fundamenter.
Kan en grunn grøft utløse kvikkleireskred?
I verste fall kan selv en svært grunn grøft være kritisk dersom den ligger på feil sted, for eksempel i foten av en skråning i område med mulig kvikkleire. Problemet kan være forverring av områdestabilitet og lange glideflater, ikke bare lokal grøfteskråning.
Hva bør en grøfteplan inneholde?
En grøfteplan bør inneholde plassering, dybde, lengdeprofil, tverrprofil, jordarter, eksisterende installasjoner, sikringstiltak, plassering av gravemasser, vannhåndtering, arbeidsinstruks og nødvendige kontrollpunkter.
Hva er grøfteprofil?
Grøfteprofil viser grøften i lengde eller tverrsnitt. Profilen kan vise terreng, grøftedybde, grøftebredde, skråningshelning, grøftekasse, avstivning, rør og avstand til bygg eller andre laster.
Hva er forskjellen på grøfteplan og graveplan?
Begrepene brukes ofte overlappende. Grøfteplan brukes gjerne mer spesifikt om grøfter, mens graveplan kan gjelde både grøfter, sjakter og større gravearbeider.
Hva menes med sikring av grøfter?
Sikring av grøfter handler om tiltak som reduserer risiko ved graving. Det kan være grøftekasse, graveskråning, spunt, avstivning, vannhåndtering, riktig plassering av gravemasser og geoteknisk vurdering der grunnforholdene krever det.
Er grøftekasse nok for å sikre en grøft?
Ikke alltid. Grøftekasse kan sikre arbeidsrommet lokalt, men løser ikke nødvendigvis totalstabilitet, setningsfare, vannproblemer, bunnoppressing eller områdestabilitet.
Kan spunt løse problemet i kvikkleireområde?
Spunt kan være et lokalt sikringstiltak, men spunt dokumenterer ikke automatisk at områdestabiliteten er ivaretatt. I kvikkleireområder må hele terrenget og mulige glideflater vurderes.
Når bør grøft vurderes av geotekniker?
Grøft bør vurderes av geotekniker ved dype grøfter, bløt grunn, leire, fyllmasser, høyt grunnvann, nærhet til bygg eller vei, graving i skråning, eller mulig kvikkleire og sprøbruddmateriale.
Kan Geotekniker AS lage grøfteplan?
Geotekniker AS kan bidra med geoteknisk vurdering av grunnforhold, stabilitet, vannforhold og dokumentasjonsbehov knyttet til grøfteplan. Vi utfører ikke entreprenørarbeid eller komplett HMS-/SHA-plan for utførende entreprenør.
Kilder og faglige rammer
Denne artikkelen bygger på geoteknisk praksis og offentlige/faglige rammer for gravearbeid, blant annet Arbeidstilsynets informasjon om gravearbeid, RVOs veileder for grøftearbeid, regelverk om graving og avstivning av grøfter, NVEs veileder 1/2019 om sikkerhet mot kvikkleireskred, samt faglige prinsipper for vurdering av grunnforhold, stabilitet, vann og setningsrisiko.
