En grøftekasse kan være et viktig sikringstiltak ved graving av grøft. Den kan beskytte arbeidere mot lokale utrasinger fra grøfteveggene og gjøre grøftearbeid tryggere å utføre. Men en grøftekasse løser ikke automatisk alle geotekniske problemer rundt en grøft.
Ved bløt leire, høyt grunnvann, dype grøfter, bygg nær grøften, vei, støttemur, skråning eller kvikkleire kan det være behov for å vurdere grunnforhold, stabilitet, setninger og dokumentasjonskrav før graving.
Hva er en grøftekasse?

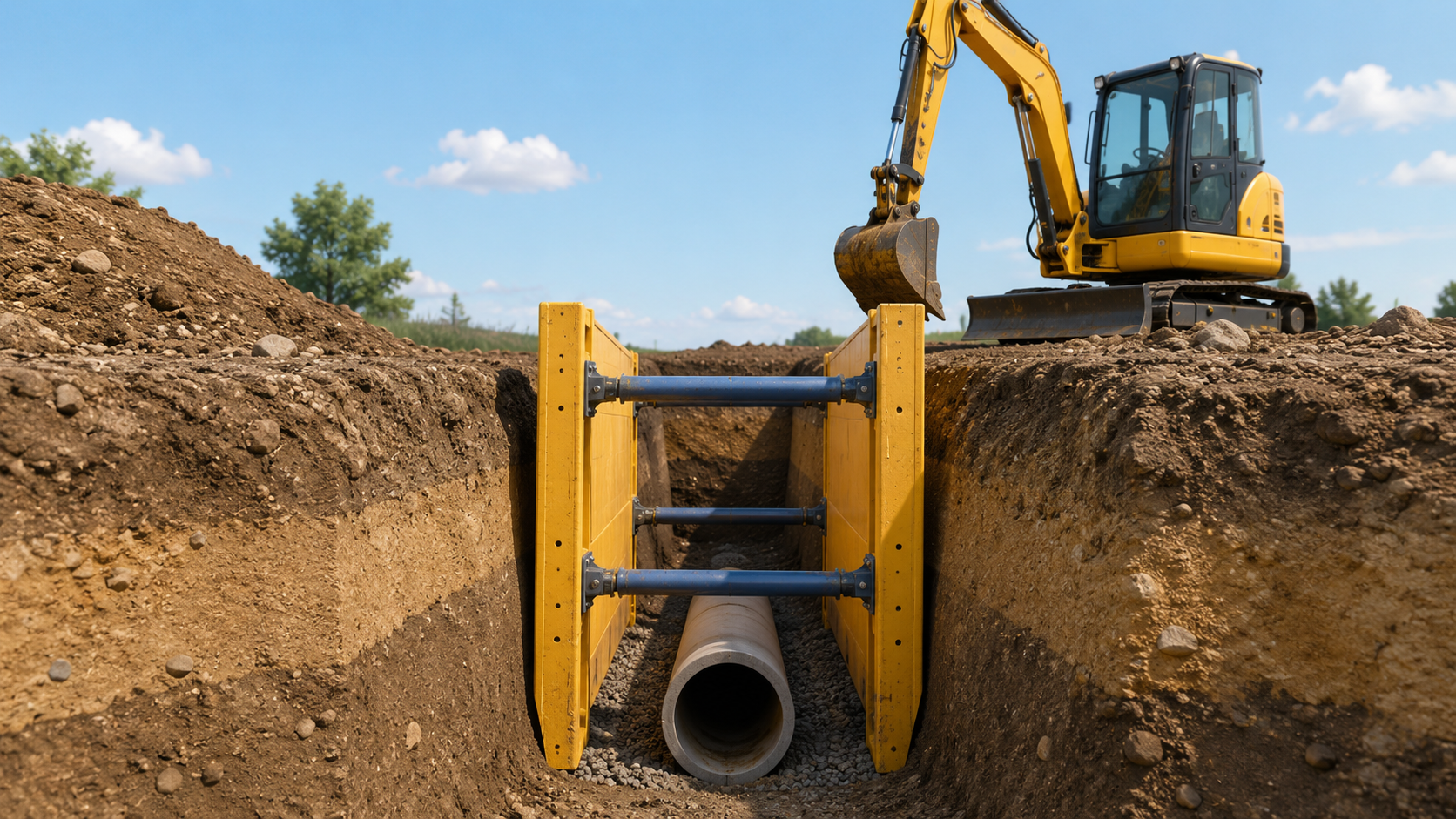

En grøftekasse er en midlertidig sikringskonstruksjon som brukes ved graving av grøfter. Den består normalt av sideplater og avstivning som plasseres i grøften for å hindre at masser raser inn der arbeid skal utføres.
Grøftekasser brukes ofte ved VA-grøft, stikkledninger, kabelgrøfter, overvannsgrøfter og andre smale utgravinger i løsmasser.
En grøftekasse kan være et godt tiltak for lokal arbeidssikring, men den må brukes riktig. Den må også vurderes i riktig sammenheng. En grøftekasse sikrer normalt selve arbeidsrommet i grøften, men dokumenterer ikke nødvendigvis at hele grunnen rundt tiltaket er stabil.
Når brukes grøftekasse?
Grøftekasse brukes når det er behov for å sikre en grøft mot lokal utrasing. Dette kan være aktuelt der grøften er dyp, der det ikke er plass til slake graveskråninger, eller der massene kan rase inn under arbeid.
Typiske situasjoner er:
- grøft i leire, silt, sand eller fyllmasser
- grøft med vanninnsig
- grøft nær vei eller fortau
- grøft nær bygning, garasje eller støttemur
- grøft der arbeidere skal oppholde seg nede i grøften
- grøft der graveskråning vil kreve for mye plass
- grøft i område med usikre grunnforhold
I mange saker bør grøftekasse vurderes sammen med VA-grøft og grunnforhold, stabilitet i grunnen, geoteknisk vurdering og eventuell geoteknisk prosjektering.
Grøftekasse er ikke det samme som geoteknisk dokumentasjon
En vanlig misforståelse er at grøftekasse automatisk gjør hele grøftearbeidet geoteknisk trygt. Det stemmer ikke alltid.
Grøftekassen kan bidra til å sikre de lokale grøfteveggene der arbeid utføres. Men den løser ikke nødvendigvis problemer med:
- totalstabilitet i skråning eller terreng
- grunnbrudd under eller ved siden av grøften
- setninger på bygg, vei eller ledninger
- vanninnstrømning og grunnvannssenkning
- bunnoppressing i dype grøfter
- påvirkning på nærliggende fundamenter
- områdestabilitet i kvikkleireområder
Derfor må grøftekasse vurderes som ett mulig sikringstiltak, ikke som en full geoteknisk løsning i seg selv.
Hvis grøften ligger nær bygg, vei, skråning, støttemur eller nabogrense, kan det være behov for geoteknisk vurdering før arbeid startes.
Grøftekasse, graveskråning eller spunt?
Ved grøftearbeid finnes det flere måter å sikre utgravingen på. Grøftekasse, graveskråning og spunt har ulike bruksområder.
En graveskråning innebærer at grøfteveggen legges med en helning som er stabil nok for massene og arbeidssituasjonen. Dette krever plass, og helningen må tilpasses grunnforholdene.
En grøftekasse brukes når grøften skal holdes åpen lokalt med sideplater og avstivning. Dette kan være praktisk der det ikke er plass til brede graveskråninger.
Spunt brukes gjerne der det er behov for en mer omfattende støttekonstruksjon, for eksempel ved dype utgravinger, høy grunnvannstand, nærliggende bygg eller store krav til deformasjon.
Valg mellom grøftekasse, graveskråning og spunt bør ikke bare styres av pris eller tilgjengelighet. Det bør styres av grunnforhold, grøftedybde, vann, avstand til bygg, sikkerhet og hva tiltaket kan påvirke.
Ved større eller mer krevende utgravinger kan grøftesaken også berøre byggegrop og geoteknikk.
Grøftekasse i VA-grøft
Grøftekasse er særlig relevant ved VA-grøft og grunnforhold, der grøften kan bli dyp og smal. VA-grøfter kan også ligge nær eksisterende bygg, veier, kabler, ledninger, støttemurer eller skråninger.
Ved VA-grøft bør man vurdere:
- grøftedybde
- grøftebredde
- massetype
- vann i grøften
- behov for avstivning
- risiko for utrasing
- risiko for setninger
- avstand til bygg og konstruksjoner
- om grøften ligger under marin grense
- om området kan ha kvikkleire eller sprøbruddmateriale
Selv en relativt kort VA-grøft kan bli geoteknisk krevende hvis grunnforholdene er dårlige. Det gjelder særlig ved bløt leire, fyllmasser, høyt grunnvann eller liten avstand til bygg.
Grøftekasse ved bløt leire, silt og fyllmasser
Grøfter i bløt leire, silt eller gamle fyllmasser kan være krevende. Massene kan ha lav fasthet, være vannømfintlige eller rase inn ved graving.
I slike grunnforhold kan en grøftekasse være nyttig for lokal sikring, men det er ikke alltid nok. Bløt grunn kan gi problemer med deformasjon, grunnbrudd, opppressing av masser eller setninger på nærliggende konstruksjoner.
Ved slike forhold bør grøftekasse vurderes sammen med løsmasser, fyllmasser, bløt grunn, setninger i grunnen og bæreevne.
Vann i grøften, grunnvann og poretrykk
Vann kan gjøre grøftearbeid betydelig mer krevende. Vann i grøften kan føre til utvasking, erosjon, dårlig bæreevne, ustabile grøftevegger og vanskelig komprimering ved tilbakefylling.
I dype grøfter kan senking av grunnvann også påvirke nærliggende bygg og konstruksjoner. Dette er særlig viktig i setningsømfintlige masser.
Relevante temaer kan være grunnvann, poretrykk og grunnvannssenkning og setningsskader.
Dersom grøften har høyt vanninnsig, bløt bunn eller fare for bunnoppressing, bør løsningen vurderes faglig før arbeid fortsetter.
Grøftekasse nær bygg, vei eller støttemur
Graving nær bygg, vei, støttemur eller andre konstruksjoner kan gi risiko for setninger, deformasjoner eller skader. Selv om grøftekassen sikrer arbeidere i grøften, kan gravingen påvirke massene rundt.
Dette er særlig viktig når grøften ligger nær:
- bolig eller garasje
- fundamenter
- støttemur
- vei eller fortau
- kommunale ledninger
- eksisterende VA-anlegg
- nabogrense
- skråning eller fylling
Ved slike forhold bør man vurdere fundamentering, jordtrykk, setninger og stabilitet. Hvis grøften ligger nær en mur, kan det også være relevant å se saken sammen med støttemur og geoteknikk.
I noen tilfeller kan det også være behov for geoteknisk overvåking, for eksempel setningsmåling, deformasjonsovervåking eller kontroll under utførelse.
Bredde, dimensjoner og beregning av grøftekasse
Mange søker etter bredde på grøftekasse, grøftekasse dimensjoner eller beregning av grøftekasse. Dette handler ofte om praktisk valg av utstyr, grøftebredde, rørdimensjon, arbeidsrom og leverandørens system.
Men dimensjonene på grøftekassen er bare én del av saken. For geoteknisk sikkerhet må man også vurdere grøftedybde, massetype, vann, belastning fra bygg eller vei, avstand til konstruksjoner og om gravingen kan påvirke stabiliteten rundt grøften.
Geotekniker AS beregner ikke grøftekasser som utleieprodukt. Vi vurderer om grøftearbeidet krever geoteknisk avklaring, om det er behov for prosjektering, og om grøftekasse, graveskråning, spunt eller andre tiltak bør inngå i løsningen.
Grøftekasse i kvikkleireområder
I områder med marin leire, sprøbruddmateriale eller kvikkleire må grøftearbeid vurderes særlig nøye. En grøftekasse kan sikre den lokale grøften, men den løser ikke automatisk områdestabilitet.
Hvis en grøft innebærer graving, masseuttak, oppfylling, vannhåndtering eller belastningsendring i et kvikkleireområde, må det vurderes om tiltaket kan forverre stabiliteten.
Relevante temaer er kvikkleire, marin grense, sprøbruddmateriale, kvikkleirerapport og anleggsfase i kvikkleireområder.
I slike saker er det viktig å skille mellom lokal arbeidssikring og dokumentasjon av områdestabilitet. Grøftekasse kan være ett tiltak i utførelsen, men den erstatter ikke nødvendig geoteknisk dokumentasjon.
Grøftekasse pris, utleie og leie av grøftekasse
Mange søker etter grøftekasse pris, grøftekasse utleie, leie grøftekasse, bredde på grøftekasse eller grøftekasse dimensjoner. Dette handler ofte om praktisk utstyr, leverandør og entreprenørarbeid.
Geotekniker AS leier ikke ut grøftekasser og utfører ikke grøftearbeid. Vi gir heller ikke prislister for leie eller kjøp av grøftekasser.
Vår rolle er å vurdere grunnforhold, stabilitet og dokumentasjonsbehov. Det kan være aktuelt når grøften er dyp, ligger nær bygg eller vei, går gjennom bløt grunn, har vannproblemer, ligger i kvikkleireområde eller krever faglig avklaring overfor kommune, ansvarlig søker eller prosjekterende.
Pris på grøftearbeid påvirkes ofte mer av grunnforhold, vann, sikring, tilgjengelighet og dokumentasjonskrav enn av selve grøftekassen.
Når bør grøftekasse vurderes geoteknisk?
Grøftekasse bør vurderes geoteknisk når grøften kan påvirke mer enn bare selve arbeidsrommet.
Det gjelder særlig ved:
- dype grøfter
- grøft nær bygg, vei, mur eller nabogrense
- bløt leire, silt, torv eller fyllmasser
- høyt grunnvann eller vanninnsig
- graving under marin grense
- mistanke om kvikkleire eller sprøbruddmateriale
- grøft i eller ved skråning
- fare for setninger eller deformasjoner
- krav fra kommune, byggherre eller ansvarlig søker
- behov for dokumentasjon før utførelse
I slike saker kan det være aktuelt med geoteknisk vurdering, grunnundersøkelser, geoteknisk prosjektering eller stabilitetsberegning.
Hva kan Geotekniker AS bidra med?
Geotekniker AS kan vurdere om grøftearbeidet krever geoteknisk avklaring, og om grøftekasse, graveskråning, spunt eller andre tiltak bør vurderes nærmere.
Vi kan blant annet vurdere:
- grunnforhold og løsmasser
- grøftedybde og stabilitet
- behov for grøftekasse, graveskråning eller spunt
- risiko for setninger på bygg, vei eller ledninger
- grunnvann, vanninnsig og poretrykk
- behov for grunnundersøkelser
- krav til geoteknisk prosjektering
- risiko ved graving under marin grense
- forhold knyttet til kvikkleire og områdestabilitet
Send gjerne adresse, gbnr, grøftedybde, tegninger, bilder, planlagt utførelse og eventuell kommunal merknad. Da kan Geotekniker AS vurdere om saken kan håndteres som en enkel geoteknisk vurdering, eller om det er behov for videre prosjektering eller grunnundersøkelser.
Les mer om VA-grøft og grunnforhold, graveskråning, spunt, byggegrop og geoteknikk og geoteknisk vurdering.
FAQ
Hva er en grøftekasse?
En grøftekasse er en midlertidig sikringskonstruksjon som brukes i grøfter for å beskytte arbeidere mot lokale utrasinger fra grøfteveggene.
Når bruker man grøftekasse?
Grøftekasse brukes ofte ved dype eller smale grøfter, VA-grøfter, kabelgrøfter og grøfter der det ikke er plass eller grunnlag for vanlig graveskråning.
Er grøftekasse det samme som spunt?
Nei. Grøftekasse brukes vanligvis som midlertidig lokal sikring i grøften. Spunt er en mer omfattende støttekonstruksjon som ofte brukes ved større eller mer krevende utgravinger.
Er grøftekasse nok for å sikre en grøft?
Ikke alltid. Grøftekasse kan sikre arbeidsrommet lokalt, men den løser ikke nødvendigvis totalstabilitet, setningsfare, vannproblemer eller områdestabilitet.
Må grøftekasse prosjekteres?
Det avhenger av tiltaket. Ved dype grøfter, dårlige grunnforhold, nærliggende bygg, vei, støttemur, høyt grunnvann eller kvikkleire kan det være behov for geoteknisk vurdering eller prosjektering.
Hva koster grøftekasse?
Pris avhenger av type, størrelse, leietid, leverandør og prosjekt. Geotekniker AS leier ikke ut grøftekasser, men vurderer grunnforhold, stabilitet og dokumentasjonsbehov i grøftesaker.
Kan grøftekasse brukes i VA-grøft?
Ja, grøftekasse brukes ofte i VA-grøfter. Men grunnforhold, grøftedybde, vann, avstand til bygg og risiko for setninger bør vurderes.
Kan grøftekasse brukes i kvikkleireområde?
Grøftekasse kan være et lokalt arbeidssikringstiltak, men den løser ikke områdestabilitet. I kvikkleireområder må graving vurderes særskilt.
Hva er forskjellen på grøftekasse og graveskråning?
Graveskråning betyr at grøfteveggen legges med helning. Grøftekasse betyr at grøften sikres med sideplater og avstivning. Hva som er riktig, avhenger av grunnforhold, plass, dybde og sikkerhet.
Hva betyr grøftekasse på engelsk?
Grøftekasse omtales ofte som trench box eller trench shield på engelsk. I norske byggesaker og grøftearbeider brukes vanligvis ordet grøftekasse.
Når bør geotekniker kontaktes før grøftearbeid?
Geotekniker bør kontaktes når grøften er dyp, ligger nær bygg eller vei, har bløt grunn, høyt grunnvann, kvikkleirefare eller når kommune eller ansvarlig søker krever dokumentasjon.
