Hva er en byggegrop?
En byggegrop er en midlertidig utgraving som etableres for å bygge fundament, kjeller, støttemur, teknisk anlegg, VA-anlegg eller annen konstruksjon under terreng.
I små prosjekter kan byggegropen være en lokal utgraving på en privat eiendom. I større prosjekter kan den være en dyp og krevende konstruksjon med spunt, avstivning, grunnvannshåndtering og kontroll i anleggsfasen.
Geoteknisk sett er poenget det samme: Når masser graves bort, endres støtte, belastning og vannforhold i grunnen. Derfor bør en byggegrop vurderes som mer enn praktisk graving. Den er en midlertidig geoteknisk situasjon som kan påvirke grunnforhold, stabilitet, vann, fundamenter og nærliggende konstruksjoner.
Hvorfor byggegrop er et geoteknisk tema
Graving endrer likevekten i grunnen. Masser som tidligere ga støtte, fjernes. Samtidig kan vann, poretrykk, maskinlaster og nærliggende byggverk påvirke sikkerheten i og rundt byggegropen.
Risikoen avhenger blant annet av:
- gravedybde
- jordtype og lagdeling
- grunnvannstand
- poretrykk
- avstand til fundament, støttemur, vei og nabobygg
- belastning fra maskiner, masselager og trafikk
- om gravingen skjer i leire, silt, sand, fyllmasser eller bløt grunn
- om området ligger under marin grense eller i kvikkleireutsatt terreng
En enkel byggegrop i faste masser kan være uproblematisk. En tilsvarende byggegrop i bløt leire, vannmettede masser, fyllmasser eller nær eksisterende fundament kan kreve geoteknisk vurdering før arbeidene starter.
Byggegrop, grunnforhold og stabilitet
Grunnforholdene bestemmer hvor krevende en byggegrop er.
I faste friksjonsmasser kan graving ofte utføres med slake gravesider dersom det er nok plass. I bløt leire, silt, sand med vanninnsig eller gamle fyllmasser kan selv moderat gravedybde gi ustabile forhold.
Det er derfor ikke nok å spørre om det er mulig å grave. Det må også vurderes om gravingen er trygg for byggegropen, nabogrunn og nærliggende byggverk.
Ved usikre grunnforhold kan det være behov for grunnundersøkelser. Det kan for eksempel være boring, prøvetaking, sondering eller prøvegraving, avhengig av tiltaket og risikoen.
Stabilitet bør også vurderes i sammenheng med terrengform, høydeforskjeller og belastning rundt byggegropen. Les mer om dette i artikkelen om stabilitet i grunnen.
Graving nær fundament, støttemur og nabobygg
Byggegrop nær eksisterende byggverk krever ekstra varsomhet. Graving tett på fundament kan redusere sidestøtte, endre spenningsforhold i grunnen og gi setninger eller skader.
Dette er særlig aktuelt ved:
- graving tett inntil hus, garasje eller næringsbygg
- etablering av kjeller eller tilbygg
- graving foran eller bak støttemur
- graving nær vei, ledninger eller VA-grøft
- graving ved nabogrense
- graving lavere enn eksisterende fundamentnivå
Ved støttemurer og terrengsprang må også jordtrykk vurderes. Jordtrykket kan endres når masser graves bort, fylles tilbake eller belastes med maskiner og lagrede masser.
Dersom gravingen gjelder en støttemur, bør saken også ses i sammenheng med støttemur og geoteknikk. En støttemur er ikke bare en murkonstruksjon, men et samspill mellom mur, bakfyll, drenering, jordtrykk og stabilitet.
Sikring av byggegrop
En byggegrop kan sikres på flere måter. Valg av løsning avhenger av gravedybde, plass, grunnforhold, grunnvann, nabobygg og krav til utførelse.
Graveskråning
Graveskråning betyr at gravesiden legges med en helning som skal være stabil for de aktuelle massene. Dette krever plass. Jo svakere massene er, desto slakere må skråningen normalt være.
Denne artikkelen eier byggegrop som geoteknisk situasjon. Graveskråning bør behandles mer detaljert i en egen artikkel om helning, grøfter, friksjonsvinkel, vann og skråningsutslag.

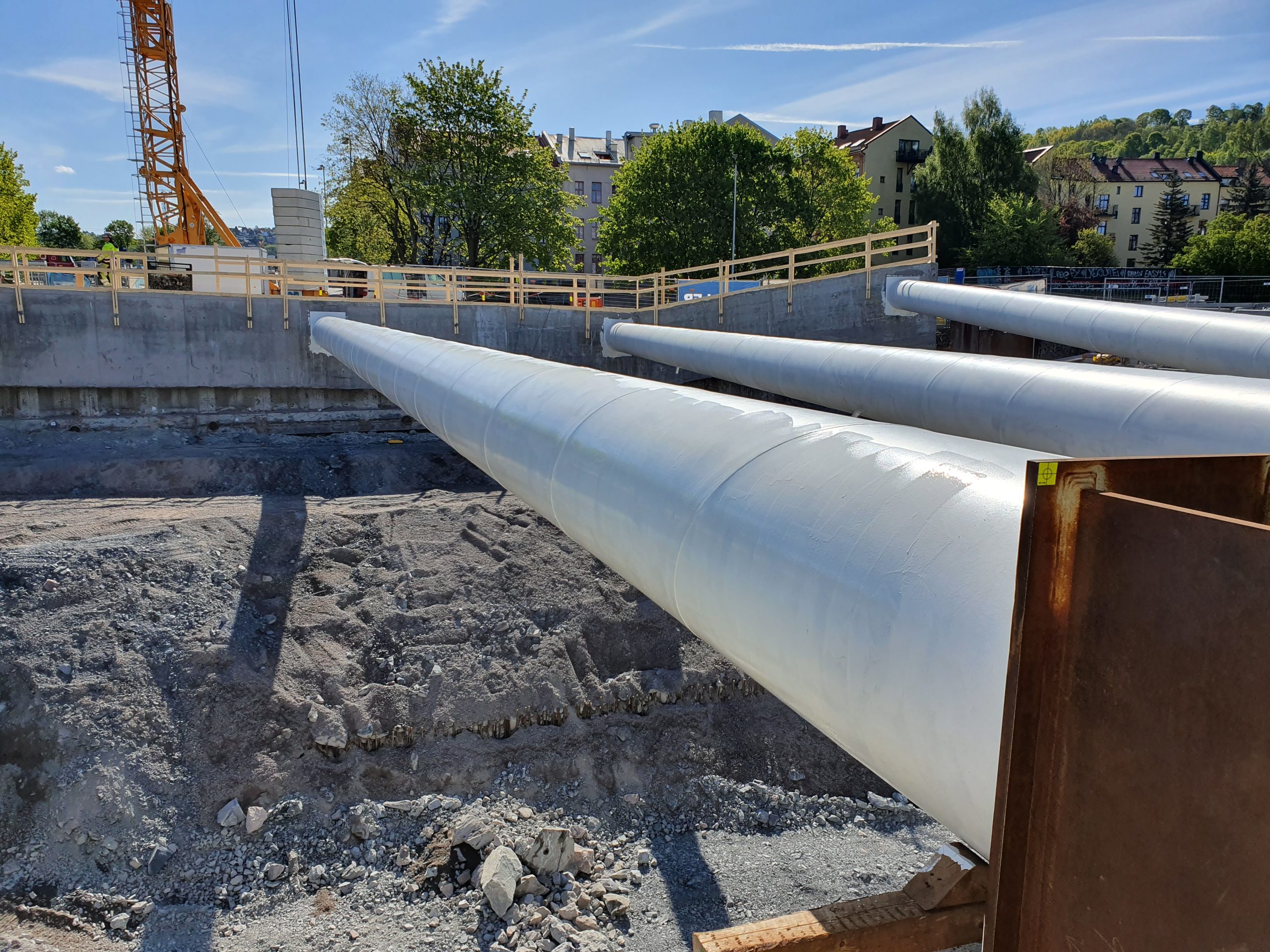

Spunt og avstivning
Spunt brukes når det ikke er plass til slak graveskråning, når gravedybden er stor, når grunnvann må kontrolleres, eller når nærliggende byggverk må beskyttes.
Da blir byggegropen en tydelig prosjekteringsoppgave, ikke bare en gravejobb. Ved behov for stivere sikring kan spunt være aktuelt.
Ved større eller mer krevende byggegrop kan det også være behov for geoteknisk prosjektering, for eksempel ved spunt, avstivning, fundamentering, stabilitetsvurdering eller kontroll av utførelsesrekkefølge.
Vann i byggegrop og høyt grunnvann
Vann er en vanlig årsak til problemer i byggegrop.
Vann kan komme fra nedbør, overflatevann, grunnvann, lekkasjer fra ledninger eller innsig gjennom permeable masser. I sand og silt kan vannstrømning svekke massene og gjøre gravesider eller bunn ustabile.
Høyt grunnvann kan også påvirke bæreevne, setninger og stabilitet. Dersom grunnvannet senkes midlertidig eller permanent, kan det påvirke nabogrunn og nærliggende byggverk.
I leire er poretrykk ofte viktig. Endringer i poretrykk kan påvirke stabilitet både i byggegropen og i terrenget rundt.
Dersom vann fra terreng eller tette flater ledes mot byggegropen, bør dette også ses i sammenheng med overvannshåndtering. Vann som samles feil, kan forverre både graveforhold og stabilitet.
Bunnoppress og hydraulisk grunnbrudd
Ved dype utgravinger kan bunnen i byggegropen bli kritisk. To viktige mekanismer er bunnoppress og hydraulisk grunnbrudd.
Bunnoppress
Bunnoppress kan oppstå når jordmassene under bunnen presses opp fordi overliggende masser er gravd bort. Dette er særlig relevant i bløt leire eller lagdelte grunnforhold.
Hydraulisk grunnbrudd
Hydraulisk grunnbrudd kan oppstå når vanntrykk nedenfra blir så stort at massene mister stabilitet. Dette er særlig aktuelt der byggegropen går under grunnvannstand, eller der vannførende lag står i kontakt med utgravingen.
Dette er forhold som bør vurderes før utførelse dersom gravedybde, grunnvann eller grunnforhold tilsier risiko. Når problemet først viser seg i byggegropen, kan handlingsrommet være betydelig mindre.
Byggegrop i leire, fyllmasser og bløt grunn
Noen grunnforhold gjør byggegrop mer krevende enn andre.
Bløt leire kan gi stabilitetsproblemer og setninger. Silt kan være følsom for vann og omrøring. Sand kan gi vanninnsig og erosjon. Fyllmasser kan være ujevne, dårlig komprimerte eller inneholde ukjente materialer.
Ved graving i gamle fyllmasser bør man være ekstra oppmerksom på variasjon i massene. Les mer om dette i artikkelen om fyllmasser.
I områder under marin grense kan det også være behov for å vurdere marin leire, sprøbruddmateriale eller kvikkleire. En byggegrop som virker lokal, kan i enkelte tilfeller påvirke større stabilitetsforhold.
Dersom tiltaket ligger i eller nær kvikkleireutsatt område, bør behovet for kvikkleirerapport eller vurdering av områdestabilitet avklares før graving. For mer bakgrunn kan du også lese om kvikkleire og områdestabilitet.
Byggegrop og stabilitetsberegning
Ikke alle byggegroper krever beregning. I enkle saker kan en faglig vurdering av grunnforhold, gravedybde og avstand til byggverk være tilstrekkelig.
I mer krevende saker kan det være nødvendig med stabilitetsberegning. Dette kan være aktuelt ved dype utgravinger, skråninger, kvikkleire, bløt grunn, spunt, høyt grunnvann eller belastninger nær byggegropen.
Poenget er ikke å beregne mer enn nødvendig. Poenget er å avklare om gravingen kan gjennomføres uten å forverre stabilitet, skade nabogrunn eller skape uakseptabel risiko i anleggsfasen.
Når bør byggegrop vurderes geoteknisk?
Byggegrop bør vurderes geoteknisk når gravingen kan påvirke stabilitet, byggverk, nabogrunn eller vannforhold.
Typiske situasjoner
- dyp byggegrop
- graving nær eksisterende fundament
- graving ved støttemur eller skråning
- graving i leire, silt, bløt grunn eller fyllmasser
- graving under grunnvannstand
- vanninnsig i byggegrop
- behov for spunt eller avstivning
- graving nær nabobygg, vei eller ledninger
- kommunen ber om geoteknisk dokumentasjon
- tiltaket ligger under marin grense
- det er usikkerhet om kvikkleire, skredfare eller områdestabilitet
Det er ofte tryggere og rimeligere å avklare risiko før graving enn å håndtere ras, setninger, vannproblemer eller naboskader etterpå.
Dersom tiltaket er en mindre byggesak på privat eiendom, kan artikkelen om graving på egen tomt gi nyttig bakgrunn. Ved kommunale krav eller usikre grunnforhold bør saken likevel vurderes konkret.
Hva kan en geoteknisk vurdering av byggegrop omfatte?
En geoteknisk vurdering av byggegrop kan være enkel eller omfattende, avhengig av tiltaket.
Vanlige vurderingstema
Den kan blant annet omfatte:
- gjennomgang av tiltak, tegninger og terreng
- vurdering av grunnforhold
- vurdering av gravedybde og gravesider
- vurdering av avstand til fundament, støttemur og nabobygg
- vurdering av grunnvann, vanninnsig og poretrykk
- behov for grunnundersøkelser
- behov for spunt, avstivning eller annen sikring
- vurdering av bunnoppress eller hydraulisk grunnbrudd
- vurdering av utførelsesrekkefølge
- behov for geoteknisk prosjektering
- behov for geoteknisk overvåking i anleggsfasen
I enkle byggesaker kan målet være å dokumentere at gravingen er forsvarlig. I mer krevende prosjekter kan byggegropen kreve prosjektering, kontroll og oppfølging under utførelse.
Ved tiltak i tiltaksklasse eller saker med kontrollkrav kan uavhengig kontroll også bli relevant, særlig dersom byggegropen inngår i en prosjektert geoteknisk løsning.
Byggegrop og krav i byggesak
Kommunen kan be om geoteknisk dokumentasjon når graving, terrenginngrep eller bygging kan påvirke byggegrunn, stabilitet, flom, skredfare eller andre naturforhold.
I slike saker er det viktig å svare på det kommunen faktisk spør om. Noen ganger holder det med en kort vurdering. Andre ganger kreves grunnundersøkelser, prosjektering, kontroll eller dokumentasjon av områdestabilitet.
Byggegrop bør derfor ses i sammenheng med krav til geoteknisk utredning og relevante krav etter TEK17.
Byggegrop og graving på egen tomt
Private tiltak kan også gi geoteknisk risiko. En garasje, kjeller, støttemur, terrasse, VA-grøft eller terrengendring kan innebære graving som påvirker grunnforholdene.
Dette gjelder særlig når eiendommen har høydeforskjeller, ligger nær bekk, skråning eller nabobygg, eller når grunnen består av leire, fyllmasser eller bløte masser.
Ved mindre tiltak kan artikkelen om graving på egen tomt være relevant. Dersom kommunen ber om dokumentasjon, eller tiltaket kan påvirke stabilitet, bør saken vurderes faglig.
Regelverk og faglige rammer
Byggegrop berører både sikkerhet i utførelsesfasen og geoteknisk prosjektering.
Arbeid i dype gravegroper, grøfter og sjakter er omtalt av Arbeidstilsynet som særlig farlig arbeid. For byggesaker kan også krav til sikker byggegrunn, flom, skred og naturpåkjenninger være relevante etter TEK17 kapittel 7 hos DiBK.
Ved prosjektering av geotekniske konstruksjoner er Eurokode 7 sentral. Den er relevant blant annet ved fundamentering, støttekonstruksjoner, fyllinger og skråningsstabilitet.
Send grunnlag for vurdering
Skal du etablere byggegrop, grave nær fundament, bygge støttemur eller utføre terrenginngrep? Send adresse, situasjonskart, tegninger, snitt, bilder, kommunalt krav og en kort beskrivelse av planlagt graving.
Geotekniker AS kan vurdere om saken trenger enkel geoteknisk vurdering, grunnundersøkelser, geoteknisk prosjektering eller særskilt dokumentasjon for grunnvann, stabilitet eller kvikkleire.
Ofte stilte spørsmål om byggegrop og geoteknikk
Hva er en byggegrop?
En byggegrop er en midlertidig utgraving for bygging av fundament, kjeller, støttemur, VA-anlegg eller annen konstruksjon under terreng. Geoteknisk er byggegropen viktig fordi graving endrer støtte, belastning, vannforhold og stabilitet i grunnen.
Når bør byggegrop vurderes geoteknisk?
Byggegrop bør vurderes geoteknisk ved dyp graving, graving nær fundament, graving i leire eller fyllmasser, høyt grunnvann, vanninnsig, nabobygg, støttemur, skråning eller krav fra kommunen.
Hva er forskjellen på byggegrop og graveskråning?
Byggegrop er hele utgravingen. Graveskråning er helningen på gravesiden. En byggegrop kan ha graveskråning, spunt, avstivning eller andre sikringstiltak.
Hva er bunnoppress i byggegrop?
Bunnoppress er en situasjon der jordmassene under bunnen av byggegropen presses opp fordi overliggende masser er gravd bort. Dette kan være kritisk i bløt leire eller lagdelte grunnforhold.
Hva er hydraulisk grunnbrudd?
Hydraulisk grunnbrudd kan oppstå når vanntrykk nedenfra blir så stort at massene mister stabilitet. Dette er særlig relevant ved graving under grunnvannstand eller i vannførende lag.
Er vann i byggegrop farlig?
Vann i byggegrop kan være uproblematisk i noen tilfeller, men kan også svekke gravesider, gi erosjon, redusere bæreevne eller skape risiko for hydraulisk grunnbrudd. Årsaken til vannet bør vurderes.
Trenger man grunnundersøkelser for byggegrop?
Ikke alltid. Men ved usikre grunnforhold, dyp graving, bløt grunn, leire, fyllmasser, høyt grunnvann eller graving nær byggverk kan grunnundersøkelser være nødvendig.
Kan en byggegrop påvirke nabobygg?
Ja. Graving nær nabobygg kan påvirke fundament, jordtrykk, grunnvann og setninger. Risikoen øker hvis gravingen skjer dypt, tett på fundament eller i svake masser.
Må byggegrop prosjekteres?
Ikke alle byggegroper krever full geoteknisk prosjektering. Men ved dyp graving, spunt, avstivning, høyt grunnvann, nærliggende byggverk eller krevende grunnforhold kan prosjektering være nødvendig.
