Stabilitetsberegning er en geoteknisk beregning som brukes når det må dokumenteres om en skråning, fylling, støttemur, byggegrop eller et kvikkleireområde har tilstrekkelig sikkerhet.
Beregningen er særlig relevant når et tiltak kan påvirke stabilitet i grunnen, når det finnes skråninger, raviner eller bekker i nærheten, eller når kommunen ber om dokumentasjon av områdestabilitet.
Stabilitetsberegning er ofte aktuelt ved kvikkleire, sprøbruddmateriale, terrengendring, støttemur, fylling, graving og geoteknisk prosjektering.
Hva er stabilitetsberegning?
Stabilitetsberegning vurderer om jordmassene har tilstrekkelig motstand mot brudd eller utglidning. Beregningen sammenligner drivende krefter med stabiliserende krefter i et valgt snitt gjennom terrenget.
Målet er å avklare om sikkerheten er god nok for dagens situasjon, for et planlagt tiltak eller etter eventuelle sikringstiltak.
En stabilitetsberegning kan blant annet brukes til å vurdere skråningsstabilitet, utglidning, områdestabilitet, fylling, graving, støttemur, byggegrop og om et tiltak forverrer stabiliteten.
Beregningen er ikke en erstatning for faglig vurdering. Den må bygge på riktig terrengmodell, riktig lagdeling, riktige styrkeparametere og riktig forståelse av tiltaket.
Når trengs stabilitetsberegning?
Stabilitetsberegning kan være nødvendig når tiltaket ligger i eller nær terreng der stabiliteten er usikker. Det gjelder særlig ved leire, silt, skråninger, raviner, bekker, erosjon eller mulig kvikkleire.
Typiske situasjoner er bygging under marin grense, tiltak i eller nær kvikkleiresone, fylling på skråningstopp, graving ved skråningsfot, støttemur, kjeller, byggegrop, terrengendring nær bekk eller kommunalt krav om geoteknisk dokumentasjon.
I enklere saker kan en geoteknisk vurdering være tilstrekkelig. I mer krevende saker må vurderingen underbygges med stabilitetsberegning.
Kritiske snitt må identifiseres
En stabilitetsberegning starter ikke med regneprogrammet. Først må geotekniker identifisere hvilke terrengsnitt som faktisk kan være kritiske.
Det kritiske snittet er normalt der kombinasjonen av terrenghelning, høydeforskjell, lagdeling, poretrykk og belastning gir lavest sikkerhet. Dette snittet ligger ikke alltid inne på selve tiltaksområdet.
I kvikkleire- og sprøbruddsaker må også skråninger, raviner, bekker og mulige løsneområder utenfor tomten vurderes dersom de kan påvirke tiltaket. Dette er ofte forskjellen mellom en reell vurdering av områdestabilitet og en for snever tomtevurdering.
En beregning i feil snitt kan gi et pent tall, men svak dokumentasjon. Derfor må beregningssnitt velges ut fra terreng, skredmekanisme, grunnforhold og mulig påvirkning fra tiltaket.

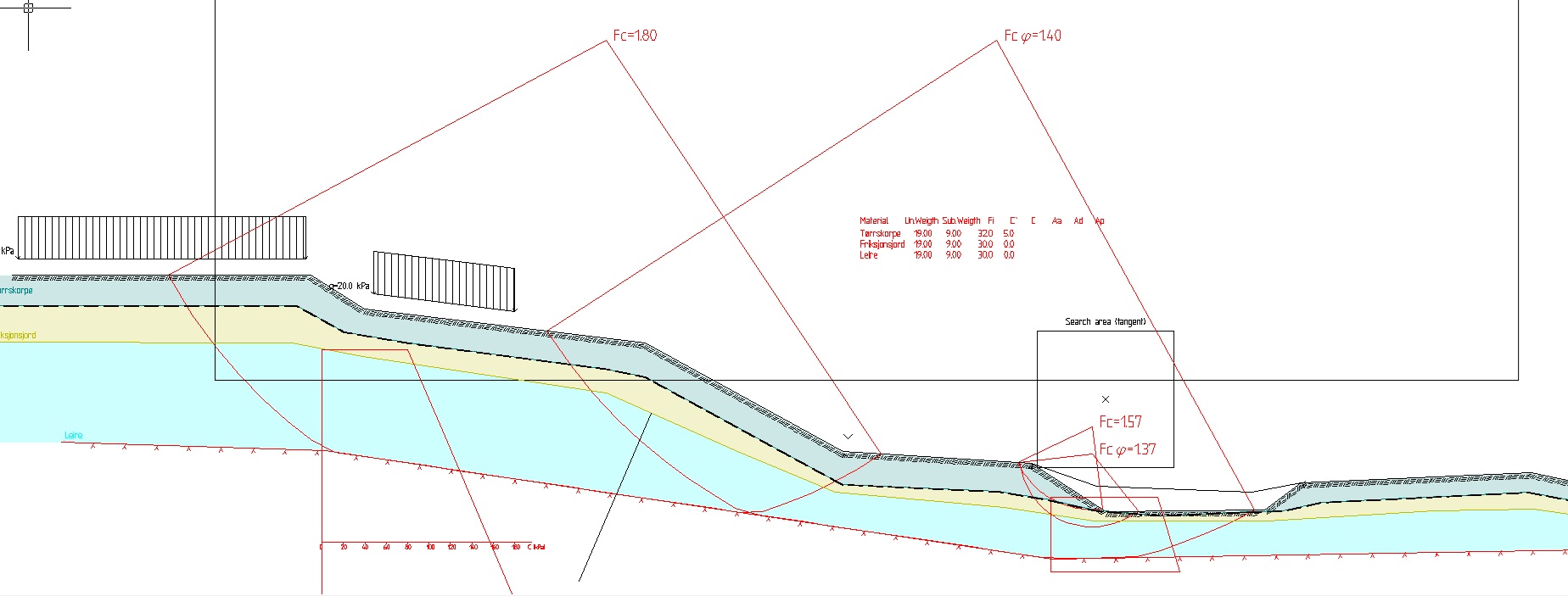

Sikkerhetsfaktor og glideflate
Et viktig resultat fra en stabilitetsberegning er sikkerhetsfaktor. Sikkerhetsfaktoren uttrykker forholdet mellom stabiliserende motstand og drivende belastning i grunnen.
Dersom sikkerhetsfaktoren er for lav, er stabiliteten ikke tilstrekkelig dokumentert. Da kan det være behov for endret tiltak, mindre terrenginngrep, bedre grunnlag, prosjektering eller sikring.
I mange beregninger undersøkes mulige glideflater. En glideflate er en beregnet bruddflate der jordmassene kan tenkes å gli ut.
Glideflaten påvirkes blant annet av terrenghelning, lagdeling, fasthet, poretrykk, grunnvann, fyllinger, laster, graving, erosjon og dybde til fjell.
Grunnundersøkelser gir beregningsgrunnlaget
Normalt må det utføres grunnundersøkelser før en stabilitetsberegning kan få tilstrekkelig faglig kvalitet.
Beregningen trenger vanligvis informasjon om dybde til berg, lagdeling, løsmasser, skjærstyrkeparametere, grunnvann og poretrykk.
Aktuelle metoder kan være totalsondering, CPTU-sondering, prøvetaking, geotekniske laboratorieundersøkelser og måling av poretrykk.
Feil dybde til fjell, feil lagdeling, feil poretrykk eller for optimistiske styrkeparametere kan gi en misvisende sikkerhetsfaktor. En stabilitetsberegning blir derfor aldri bedre enn grunnlaget den bygger på.
GeoSuite, drenert og udrenert analyse
I Norge utføres stabilitetsberegninger ofte i GeoSuite Stability eller tilsvarende beregningsverktøy. Programmet brukes til å analysere mulige glideflater og beregne sikkerhetsfaktor for aktuelle terrengsnitt.
Både udrenert og drenert situasjon kan være relevant.
Udrenert analyse brukes ofte for korttidstilstander i leire, for eksempel ved rask graving, fylling eller anleggsarbeid. Da rekker ikke vannet i leira nødvendigvis å drenere ut, og udrenert skjærstyrke blir sentral.
Drenert analyse brukes for langtidstilstander, der effektivspenninger, friksjon, kohesjon og poretrykk styrer stabiliteten.
Valg av analyseform er ikke bare et programvalg. Det er en geoteknisk vurdering av last, tid, jordart, dreneringsforhold, grunnvann, poretrykk og hvilke situasjoner tiltaket skal tåle.
Stabilitetsberegning i kvikkleireområder
I områder med kvikkleire eller andre jordarter med sprøbruddegenskaper kan stabilitetsberegning få stor betydning. Her handler vurderingen ikke bare om selve tomten, men også om mulig løsneområde og utløpsområde.
Dette er kjernen i områdestabilitet. Et tiltak kan være lite, men likevel relevant dersom det påvirker stabiliteten i et område med sensitiv leire eller sprøbruddmateriale.
Stabilitetsberegning kan brukes til å vurdere eksisterende sikkerhet, om tiltaket forverrer stabiliteten, behov for forbedring, effekt av avlasting, bruk av lette masser, erosjon, terrengendring og behov for uavhengig kvalitetssikring.
Ved tiltak i høyere tiltakskategorier kan også kontroll av områdestabilitet K3 og K4 bli relevant.
Ikke-forverring og forbedring
I kvikkleireområder er det ofte viktig å dokumentere at tiltaket ikke forverrer stabiliteten. Ikke-forverring betyr at tiltaket ikke skal redusere stabiliteten i relevant snitt eller område.
Dersom beregningen viser at tiltaket gir lavere sikkerhet, må tiltaket endres eller kompenseres.
Aktuelle grep kan være å redusere fyllingshøyde, flytte tiltaket, grave mindre, bruke lette masser ved masseutskifting, avlaste terreng, sikre skråning eller endre fundamenteringsløsning.
Lette masser, avlasting og sikringstiltak er ikke snarveier rundt geoteknisk dokumentasjon. De må prosjekteres og dokumenteres.
Forverring kan gi høyere sikkerhetskrav
Dersom et tiltak forverrer stabiliteten i et område med kvikkleire eller sprøbruddmateriale, kan kravet til sikkerhet bli betydelig strengere.
I NVE-systematikken innebærer dette blant annet krav til absolutt sikkerhetsfaktor, der udrenert sikkerhet korrigeres for sprøbruddeffekt. I praksis kan dette bety at et nivå rundt Fcu ≥ 1,4 øker mot omtrent Fcu ≥ 1,6, avhengig av sprøhetsforholdet.
For høye og bratte skråninger kan dette være vanskelig å oppnå uten store inngrep eller omfattende sikring. Derfor er det ofte bedre å planlegge for ikke-forverring enn å først forverre stabiliteten og deretter måtte kompensere.
Høye og bratte skråninger
Høye og bratte skråninger kan ha liten beregningsmessig reserve allerede før tiltaket. Ny last på toppen, graving ved foten eller endrede vann- og poretrykksforhold kan redusere sikkerhetsfaktoren.
I slike situasjoner er hovedspørsmålet ofte ikke bare om beregningen kan “gå opp”, men om tiltaket kan utformes slik at stabiliteten ikke forverres.
Dette er særlig viktig ved områdestabilitet, der vurderingen også gjelder skråninger, løsneområder og utløpsområder som kan berøre tiltaket.
Hvilke data trengs?
En stabilitetsberegning trenger et faglig grunnlag som beskriver terreng, jordlag, vannforhold og laster.
Relevant grunnlag kan være terrengmodell, kotedata, snitt gjennom skråning, totalsondering, CPTU, prøvetaking, laboratorieforsøk, poretrykksmålinger, grunnvannsnivå, laster fra bygg eller fylling, og informasjon om erosjon og terrenginngrep.
I mange saker må geotekniker først vurdere om eksisterende grunnlag er godt nok. Dersom usikkerheten er for stor, kan nye grunnundersøkelser være nødvendig før beregningene blir faglig forsvarlige.
Hva kan en stabilitetsberegning vise?
En stabilitetsberegning kan vise om en planlagt situasjon har tilstrekkelig beregnet sikkerhet. Den kan også vise hvilke deler av tiltaket som er mest kritiske.
Beregningen kan for eksempel vise at en fylling gir for stor tilleggslast, at graving fjerner viktig mothold, at poretrykk har stor betydning, at erosjon ved skråningsfot er kritisk, eller at skråningen er stabil i dagens situasjon, men ikke etter tiltaket.
En god stabilitetsberegning bør derfor ikke bare gi et tall. Den bør forklare hva som styrer stabiliteten, hvilke forutsetninger som er brukt, og hvor usikkerheten ligger.
Vanlige feil ved stabilitetsberegninger
Stabilitetsberegninger kan se presise ut, men likevel bygge på svakt grunnlag.
Vanlige problemer er for få grunnundersøkelser, feil lagdeling, manglende poretrykksvurdering, feil plassering av beregningssnitt, for optimistiske styrkeparametere og manglende vurdering av anleggsfasen.
Dette er grunnen til at stabilitetsberegning bør ses som en del av geoteknisk prosjektering, ikke som en isolert regneøvelse.
Stabilitetsberegning og byggesak
I byggesak brukes stabilitetsberegning for å dokumentere at sikkerheten er ivaretatt. Kommunen kan be om beregning dersom tiltaket ligger i aktsomhetsområde, under marin grense, i kvikkleiresone eller nær skråninger og raviner.
Det kan være aktuelt ved bolig, tilbygg, garasje, støttemur, kjeller, fylling, VA-grøft, terrengendring og tiltak nær bekk eller elv.
En stabilitetsberegning må svare på det byggesaken faktisk trenger: om tiltaket kan gjennomføres med tilstrekkelig sikkerhet, og om det påvirker stabiliteten i området.
Geotekniker AS kan vurdere behovet
Geotekniker AS arbeider med geoteknisk dokumentasjon, vurdering og prosjektering i byggesaker. Vi kan vurdere om en sak kan avklares med eksisterende grunnlag, eller om det er behov for grunnundersøkelser, stabilitetsberegning eller mer omfattende geoteknisk prosjektering.
Send kommunalt krav, gbnr, situasjonsplan, tegninger, terrengsnitt, bilder og en kort beskrivelse av tiltaket. Da kan Geotekniker AS gjøre en formell faglig gjennomgang og vurdere riktig dokumentasjonsnivå.
Aktuelle tjenester kan være geoteknisk vurdering, grunnundersøkelser, kvikkleirerapport eller geoteknisk prosjektering.
Ofte stilte spørsmål om stabilitetsberegning
Hva er stabilitetsberegning?
Stabilitetsberegning er en geoteknisk beregning som vurderer om jordmassene har tilstrekkelig sikkerhet mot brudd eller utglidning.
Når trengs stabilitetsberegning?
Det kan være nødvendig ved skråninger, kvikkleire, sprøbruddmateriale, fylling, graving, støttemur, terrengendring eller krav fra kommunen.
Hvorfor må kritiske snitt vurderes?
Fordi laveste sikkerhet ikke alltid ligger på selve tiltaksområdet. Kritiske snitt kan ligge i nærliggende skråninger, raviner eller løsneområder som kan påvirke tiltaket.
Kan stabilitetsberegning gjøres uten grunnundersøkelser?
Noen enkle vurderinger kan bygge på eksisterende grunnlag. Men en faglig stabilitetsberegning krever normalt informasjon om lagdeling, dybde til berg, skjærstyrke, grunnvann og poretrykk.
Brukes GeoSuite til stabilitetsberegning?
Ja, i Norge utføres stabilitetsberegninger ofte i GeoSuite Stability eller tilsvarende beregningsprogrammer.
Hva er forskjellen på drenert og udrenert analyse?
Udrenert analyse brukes ofte for korttidstilstander i leire. Drenert analyse brukes for langtidstilstander der effektivspenninger, friksjon og poretrykk styrer stabiliteten.
Hva betyr ikke-forverring?
Ikke-forverring betyr at tiltaket ikke skal redusere stabiliteten i relevant snitt eller område.
Hvorfor kan forverring være problematisk i kvikkleireområder?
Hvis tiltaket forverrer stabiliteten, kan kravet til sikkerhet bli høyere. Det kan gjøre dokumentasjon krevende, særlig i høye og bratte skråninger.
Er stabilitetsberegning det samme som geoteknisk vurdering?
Nei. En geoteknisk vurdering kan inneholde flere faglige avklaringer. Stabilitetsberegning er en beregningsdel som kan være nødvendig i mer krevende saker.
Hvem kan utføre stabilitetsberegning?
Stabilitetsberegning bør utføres av geoteknisk fagkyndig med relevant grunnlag, metodeforståelse og kjennskap til regelverk og geoteknisk prosjektering.
