Geoteknisk overvåking brukes når grunn, bygg, skråninger eller konstruksjoner må følges opp med målinger over tid. Det kan være aktuelt ved sprengning, graving, spunt, peling, fylling, byggegrop, kvikkleireområder, setningsutsatt grunn eller arbeid nær nabobygg.
Et måleprogram i geoteknikk beskriver hva som skal måles, hvor det skal måles, hvor ofte målingene skal utføres, og hvilke grenseverdier som skal utløse vurdering eller tiltak. Målet er ikke å måle mest mulig. Målet er å måle riktig forhold, på riktig sted, til riktig tid.
Geotekniker AS kan vurdere behov for måleprogram, kontrollmålinger og faglig oppfølging som del av geoteknisk vurdering, grunnundersøkelser, geoteknisk prosjektering eller uavhengig kontroll.
Kort sagt:
Geoteknisk overvåking brukes når risikoen i grunnen må følges over tid. Det kan handle om rystelser, setninger, poretrykk, grunnvann, deformasjoner eller bevegelser i terreng og konstruksjoner. Målingene må kobles til konkrete grenser, ansvar og tiltak.
Hva er geoteknisk overvåking?
Geoteknisk overvåking betyr at grunn, vanntrykk, deformasjoner, setninger eller rystelser følges opp med målinger. Overvåkingen kan være enkel og manuell, eller mer omfattende med faste målepunkter, sensorer, datalogging og alarmgrenser.
Typiske forhold som kan overvåkes er:
- rystelser fra sprengning, peling, boring eller pigging
- setninger i bygg, terreng, vei eller fylling
- poretrykk og grunnvann
- horisontale bevegelser i grunnen
- deformasjoner i spunt, støttemur eller skråning
- bevegelse i terreng eller nabokonstruksjoner
Overvåking er særlig viktig når grunnforholdene er usikre, konsekvensen av skade er stor, eller arbeidene skjer nær eksisterende bygg, vei, ledninger, støttemur eller skråning.
Geoteknisk overvåking er ikke det samme som en grunnundersøkelse. Grunnundersøkelser brukes for å kartlegge grunnen. Geoteknisk overvåking brukes for å følge utviklingen over tid.
Når trengs et måleprogram?
Et måleprogram er aktuelt når det ikke er nok å gjøre én vurdering før arbeidene starter. I noen prosjekter må utviklingen følges underveis.
Dette kan gjelde ved:
- sprengning nær bygg
- graving nær nabobygg
- dype byggegroper
- spunt eller støttekonstruksjoner
- peling, pigging eller boring
- fylling på bløt grunn
- terrengendring i skråning
- arbeid under marin grense
- mulig kvikkleire eller sprøbruddmateriale
- risiko for setninger eller grunnvannsendringer
Ved slike tiltak kan målinger gi tidlig varsel om at grunnen oppfører seg annerledes enn forventet. Måleprogrammet bør derfor være koblet til risikoen i prosjektet, ikke bare være en generell liste med målepunkter.
Rystelsesmåling, setningsmåling og poretrykksmåling
Geoteknisk overvåking kan bestå av flere typer målinger. Ved sprengning, peling, pigging, boring eller komprimering kan rystelsesmåling være aktuelt. Ved graving, fylling eller arbeid nær bygg kan setningsmåling brukes for å følge vertikale bevegelser. I leire, kvikkleireområder og byggegroper kan poretrykksmåling være viktig for å følge vanntrykk og stabilitet i grunnen.
Målingene bør ikke vurderes isolert. Rystelser, setninger, poretrykk og deformasjoner må ses i sammenheng med grunnforhold, anleggsmetode, avstand til nabobygg, lastendringer og konsekvens dersom utviklingen blir uønsket.
Dette er grunnen til at geoteknisk overvåking ikke bare handler om instrumenter. Det handler om faglig tolkning av måledata.
Hva bør et måleprogram inneholde?
Et godt måleprogram bør forklare hva som skal måles, hvorfor det skal måles og hvordan resultatene skal følges opp.
Vanlige deler av et måleprogram er:
- formål med målingene
- hvilke forhold som skal overvåkes
- plassering av målepunkter
- målemetode og instrumenttype
- referansemålinger før arbeid starter
- målefrekvens
- varslingsgrenser og alarmgrenser
- ansvar for oppfølging
- tiltak dersom grenseverdier overskrides
Et måleprogram har liten verdi hvis ingen har ansvar for å tolke målingene. Data må vurderes faglig og ses i sammenheng med grunnforhold, anleggsmetode, lastendringer, vannforhold og risiko.
Rystelsesmåling ved sprengning, peling og pigging
Rystelsesmåling brukes for å følge vibrasjoner fra sprengning, peling, boring, pigging, komprimering eller andre anleggsarbeider. Målingene kan være viktige når arbeidene skjer nær boliger, grunnmurer, støttemurer, kjellere, ledninger eller andre sårbare konstruksjoner.
Rystelsesmåling kan være aktuelt ved:
- sprengning nær bolig eller nabobygg
- peling eller spunting nær eksisterende bygg
- pigging i berg eller harde masser
- boring nær mur, kjeller eller fundament
- komprimering nær sårbare konstruksjoner
- arbeid der det allerede finnes sprekker eller setningsskader
En rystelsesmåler registrerer vibrasjoner, men målingene alene sier ikke alltid om en skade skyldes arbeidene. Derfor bør rystelsesmåling ofte kombineres med tilstandsregistrering, vurdering av grunnforhold og faglig oppfølging ved avvik.
Ved sprengning nær nabobygg er også sprengning på nabotomt relevant.
Tilstandsregistrering før arbeid starter
Tilstandsregistrering brukes for å dokumentere eksisterende tilstand før anleggsarbeid starter. Det kan gjelde sprekker i grunnmur, skader på mur, synlige setninger, skjevheter, fukt, terrengforhold eller andre forhold som kan bli tema ved senere uenighet.
Tilstandsregistrering er særlig aktuelt ved sprengning, peling, spunt, dyp graving, arbeid tett på nabobygg eller der det allerede finnes synlige skader.
Tilstandsregistrering er ikke en geoteknisk vurdering alene, men kan være en viktig del av dokumentasjonsgrunnlaget. Ved synlige skader kan det også være relevant å lese om sprekker i grunnmur og geoteknisk vurdering.
Setningsmåling
Setningsmåling brukes for å følge vertikale bevegelser i bygg, terreng, fyllinger, veier eller konstruksjoner. Dette er særlig relevant ved bløt grunn, leire, fyllmasser, grunnvannssenkning eller arbeid nær eksisterende bygg.
Setninger kan utvikle seg gradvis. Derfor er det ofte viktig med referansemåling før arbeidene starter, og deretter gjentatte målinger gjennom anleggsperioden.
Setningsmåling kan være aktuelt ved:
- graving nær bygg
- fylling på bløt grunn
- grunnvannssenkning
- arbeid nær fundamenter
- pele- eller spuntarbeider
- synlige sprekker, skjevheter eller terrengbevegelser
Les mer om selve prosessen i setninger i grunnen og om bygningsskader i setningsskader.

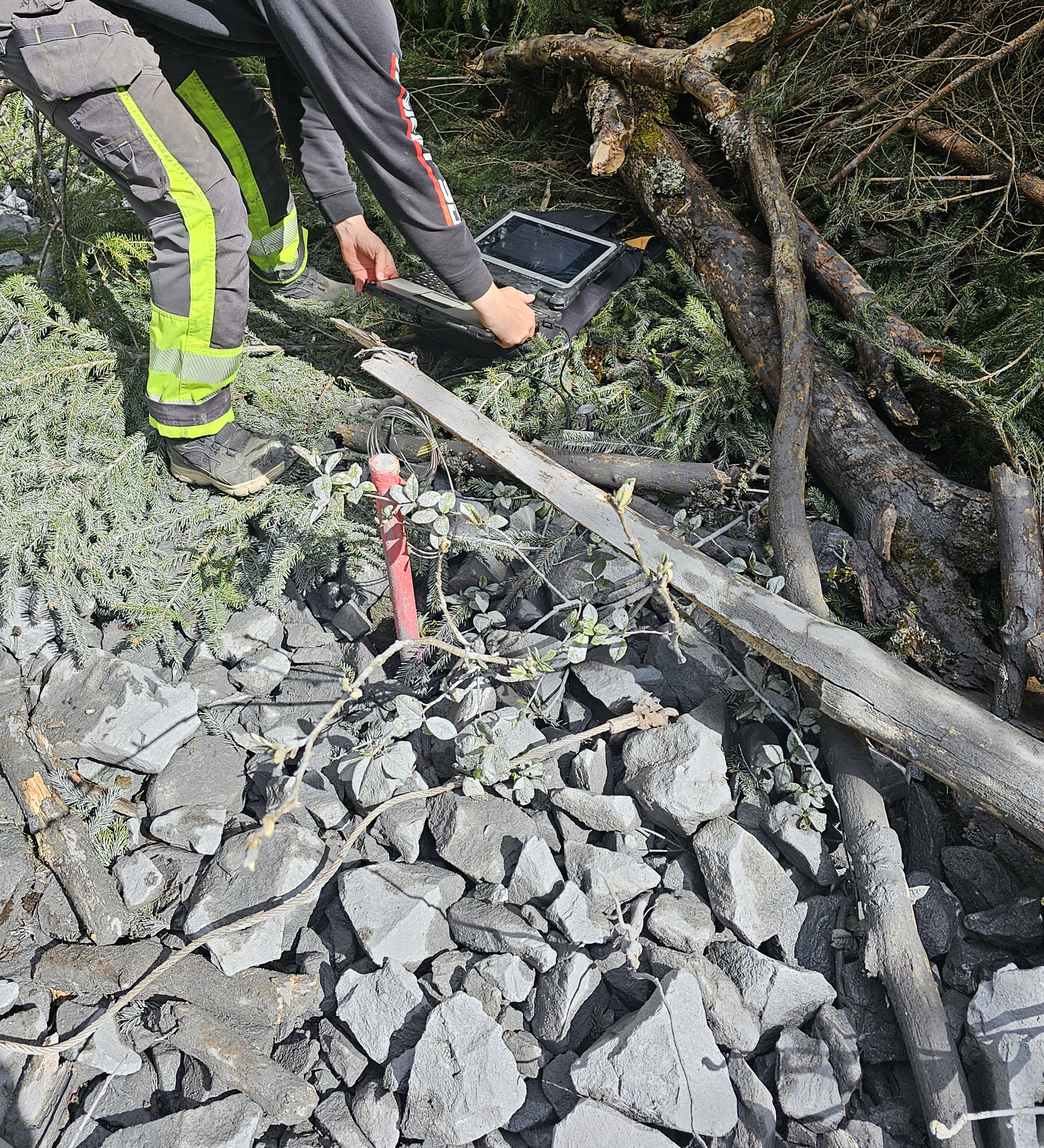

Poretrykksmåling og grunnvannsmåling
Poretrykk og grunnvann kan ha stor betydning for stabilitet, bæreevne og setninger. I leire og kvikkleireområder kan endringer i poretrykk være spesielt viktige.
Poretrykksmåling kan være aktuelt ved:
- byggegroper
- spunt
- fylling på leire
- kvikkleire og områdestabilitet
- grunnvannssenkning
- artesisk trykk
- vurdering av stabilitet over tid
Målingene utføres ofte med piezometer eller andre relevante poretrykksmålere. Les også om poretrykk, grunnvann og artesisk trykk.
Inklinometer og deformasjonsovervåking
Inklinometer brukes for å måle horisontale bevegelser i grunnen. Det kan være aktuelt ved skråninger, spunt, støttemurer, fyllinger, byggegroper eller leirmasser der man må følge utviklingen over tid.
Deformasjonsovervåking kan også gjelde bevegelse i konstruksjoner, terreng eller støttekonstruksjoner. Slike målinger må tolkes sammen med grunnforhold, vanntrykk, jordtrykk, belastning og utførelsesrekkefølge.
Ved spunt og støttekonstruksjoner er også jordtrykk, spunt og stabilitet i grunnen relevante tema.
Alarmgrenser og tiltak
Alarmgrenser er verdier som viser når målinger må følges opp. De bør ikke bare stå i en tabell. De må være koblet til konkrete handlinger.
Tiltak kan være:
- økt målefrekvens
- geoteknisk gjennomgang
- justering av grave- eller fyllingsarbeider
- midlertidig stans i deler av arbeidet
- supplerende grunnundersøkelser
- endring av prosjektert løsning
- varsling av ansvarlige parter
Poenget med geoteknisk overvåking er å oppdage uønsket utvikling tidlig nok til at tiltak fortsatt er mulig. Alarmgrenser bør derfor være praktiske, forståelige og knyttet til ansvar.
Overvåking i kvikkleireområder
I områder med leire, marin leire eller kvikkleire kan målinger være særlig viktige. Endringer i poretrykk, belastning, fylling, graving eller erosjon kan påvirke stabilitet.
Geoteknisk overvåking kan være relevant som del av vurdering av områdestabilitet, kvikkleire, sprøbruddmateriale eller kvikkleirerapport.
Overvåking erstatter likevel ikke nødvendig utredning. Den er et supplement når risiko må følges opp over tid. Før man overvåker en risiko, må man først forstå hva risikoen faktisk består av.
Geoteknisk overvåking i byggesak og anleggsfase
I byggesaker kan kommunen, ansvarlig søker, prosjekterende eller kontrollerende foretak etterspørre dokumentasjon på hvordan risiko skal følges opp. Dette kan være aktuelt ved graving, spunt, skråning, leire, kvikkleire, fylling, støttemur eller arbeid nær nabobygg.
Geoteknisk overvåking kan inngå som del av geoteknisk rapport eller vurdering, grunnundersøkelser, geoteknisk prosjektering, geoteknisk kontroll eller uavhengig kontroll.
Overvåking bør ses som en del av helheten: først forstå grunnen, deretter prosjektere riktig løsning, og så følge opp risikoen under utførelse.
Når bør Geotekniker AS kontaktes?
Du bør vurdere geoteknisk bistand dersom arbeidene gjelder sprengning nær bygg, graving nær bygg, spunt, peling, fylling på bløt grunn, terrengendring i skråning, mulig kvikkleire, høyt grunnvann, synlige setninger eller krav fra kommunen.
Geotekniker AS kan vurdere om det er behov for måleprogram, hvilke målinger som er relevante, og hvordan måledata bør følges opp faglig.
Ofte stilte spørsmål
Hva er geoteknisk overvåking?
Geoteknisk overvåking er måling og oppfølging av grunn, poretrykk, grunnvann, setninger, deformasjoner eller rystelser. Målet er å oppdage uønsket utvikling tidlig.
Hva er et måleprogram i geoteknikk?
Et måleprogram beskriver hva som skal måles, hvor målingene skal gjøres, hvor ofte det skal måles, hvilke grenseverdier som gjelder, og hva som skal skje dersom grensene overskrides.
Når brukes rystelsesmåling?
Rystelsesmåling brukes ved sprengning, peling, pigging, boring eller andre arbeider som kan gi vibrasjoner. Det er særlig aktuelt når arbeidene skjer nær bygg, murer, kjellere, ledninger eller annen sårbar infrastruktur.
Hva er rystelsesmåling ved sprengning?
Rystelsesmåling ved sprengning er måling av vibrasjoner fra sprengningsarbeid. Målingene brukes for å følge nivået på rystelser og vurdere om arbeidene holder seg innenfor fastsatte grenser.
Når brukes setningsmåling?
Setningsmåling brukes når bygg, terreng, fyllinger eller konstruksjoner kan få vertikale bevegelser over tid. Det kan være aktuelt ved bløt grunn, leire, fyllmasser, grunnvannssenkning eller graving nær eksisterende bygg.
Når brukes poretrykksmåling?
Poretrykksmåling brukes når vanntrykk i grunnen kan påvirke stabilitet, setninger eller sikkerhet. Det er særlig relevant i leire, kvikkleireområder, byggegroper, fyllinger og ved grunnvannsendringer.
Hva er inklinometer?
Inklinometer er et instrument som brukes for å måle horisontale bevegelser i grunnen. Det kan være relevant ved skråninger, spunt, støttemurer, fyllinger og byggegroper.
Hva er alarmgrenser?
Alarmgrenser er definerte måleverdier som utløser vurdering eller tiltak. De brukes for å sikre at uønsket utvikling blir fanget opp før risikoen blir for stor.
Er geoteknisk overvåking det samme som grunnundersøkelse?
Nei. Grunnundersøkelser kartlegger grunnforholdene, mens geoteknisk overvåking følger utviklingen over tid. I mange prosjekter brukes begge deler.
