Spunt brukes når jordmasser må holdes tilbake ved graving, byggegroper, kjellere, støttekonstruksjoner eller arbeid nær eksisterende bygg. Spunting er særlig aktuelt der det er for lite plass til vanlige graveskråninger, eller der grunnforholdene gjør at utgravingen må sikres med en konstruksjon.
En spuntvegg skal ikke bare stå i bakken. Den skal tåle jordtrykk, grunnvann, last fra terreng, påvirkning fra nærliggende bygg og deformasjoner som kan oppstå under graving. Derfor er spunt ofte et geoteknisk tema, ikke bare et praktisk entreprenørarbeid.
Geotekniker AS bistår med geoteknisk prosjektering, geoteknisk vurdering og vurdering av grunnforhold der spunt, graving, byggegrop eller støttekonstruksjoner inngår i prosjektet.
Hva er spunt?
Spunt er en vegg som etableres i grunnen for å holde jordmasser tilbake. Spunt kan brukes midlertidig, for eksempel under bygging av en byggegrop, eller permanent dersom den skal inngå som varig støttekonstruksjon.
I større byggeprosjekter brukes ofte stålspunt. Stålprofilene låses sammen til en sammenhengende spuntvegg og kan presses, vibreres eller slås ned i grunnen. Valg av metode avhenger blant annet av grunnforhold, dybde, støykrav, rystelser, naboforhold og tilgjengelig utstyr.
Formålet med spunt er å hindre at massene bak veggen raser ut, glir, deformeres eller påvirker terreng, bygg, vei, ledninger eller andre konstruksjoner.
For en bredere forklaring av fagområdet rundt jord, stabilitet og konstruksjoner i grunnen, se geoteknikk.
Hva er spunting?
Spunting er arbeidet med å etablere spunt i grunnen. Det kan gjøres med ulike metoder, avhengig av prosjektet og forholdene på stedet.
Vanlige metoder er pressing, vibrering eller slag. Pressing kan være aktuelt der man ønsker mindre rystelser. Vibrering og slag kan være effektivt, men kan gi mer støy og rystelser. Hvilken metode som er egnet, avhenger av massetype, dybde til berg, avstand til bygg, grunnvann, tilgjengelig plass og krav fra prosjektet.
I tettbygde områder må metodevalg vurderes særlig nøye. Spunting nær eksisterende bygg kan påvirke grunnen, og i noen tilfeller gi risiko for setninger, vibrasjonsskader eller deformasjoner.
Når brukes spunt?
Spunt brukes når det ikke er trygt, praktisk mulig eller arealmessig hensiktsmessig å grave med åpen graveskråning.
Spunt kan være aktuelt ved byggegroper, kjellere, underetasjer, parkeringskjellere, ledningsgrøfter, VA-anlegg, støttekonstruksjoner, veianlegg, kaier, havneanlegg, graving nær nabobygg, graving nær vei eller ledninger og tiltak i bløt, fylt eller ustabil grunn.
Jo dypere det graves, jo nærmere tiltaket ligger eksisterende bygg, og jo mer krevende grunnforholdene er, desto viktigere blir geoteknisk vurdering.
Ved usikre grunnforhold kan det være nødvendig med grunnundersøkelser før spunt, byggegrop eller støttekonstruksjon prosjekteres.
Spunt ved byggegroper
Byggegroper er en av de vanligste situasjonene der spunt brukes. Når masser graves bort, endres spenningsforholdene i grunnen. Massene rundt byggegropen kan presse inn mot utgravingen, og grunnvann kan gi ekstra belastning.
Uten riktig sikring kan det oppstå innrasing av masser, deformasjon av terreng, setninger på nabogrunn, skader på bygg eller ledninger, vanninntrengning, ustabilitet i graveskråning, forsinkelser og økte kostnader.
En spuntvegg må derfor vurderes ut fra gravedybde, jordart, grunnvann, terrengform, laster og avstand til eksisterende konstruksjoner.
Dette henger tett sammen med jordtrykk, som er et sentralt tema ved spunt, støttemurer og andre konstruksjoner som holder masser tilbake.
Jordtrykk mot spunt
Når jord holdes tilbake av en spuntvegg, virker det jordtrykk mot veggen. Jordtrykket påvirkes blant annet av massetype, lagdeling, grunnvann, terrenghelning, last bak spuntveggen og hvor mye veggen kan bevege seg.
Sand, grus, silt, leire, morene og fyllmasser oppfører seg forskjellig. Fyllmasser kan være ujevne og vanskelige å forutsi. Leire kan gi stabilitetsutfordringer, særlig dersom den er bløt eller sensitiv. Høyt grunnvann kan gi økt vanntrykk og gjøre både prosjektering og utførelse mer krevende.
Ved spunt er det derfor ikke nok å vite hvor dypt det skal graves. Man må også forstå hva grunnen består av, hvordan massene ligger, hvor grunnvannet står, og hvordan grunnen vil reagere når masser fjernes.
Dette er kjernen i hvorfor spunt ofte må vurderes geoteknisk.
Dimensjonering av spunt
Dimensjonering av spunt handler om å fastsette hvordan spuntveggen skal bygges for å tåle belastningene den utsettes for. Det gjelder blant annet spuntprofil, dybde, kapasitet, deformasjon, innspenning, avstivning og eventuell forankring.
Dimensjoneringen påvirkes av gravedybde, jordtrykk, grunnvann, løsmassetype, dybde til berg, last fra terreng eller bygg, avstand til nabobygg, krav til deformasjoner, om spunten er midlertidig eller permanent, og behov for stag, puter eller innvendig avstivning.
For små og oversiktlige tiltak kan vurderingen være relativt begrenset. For dype byggegroper, tett bebyggelse, krevende løsmasser eller tiltak nær eksisterende bygg kan dimensjonering av spunt være en viktig del av geoteknisk prosjektering.

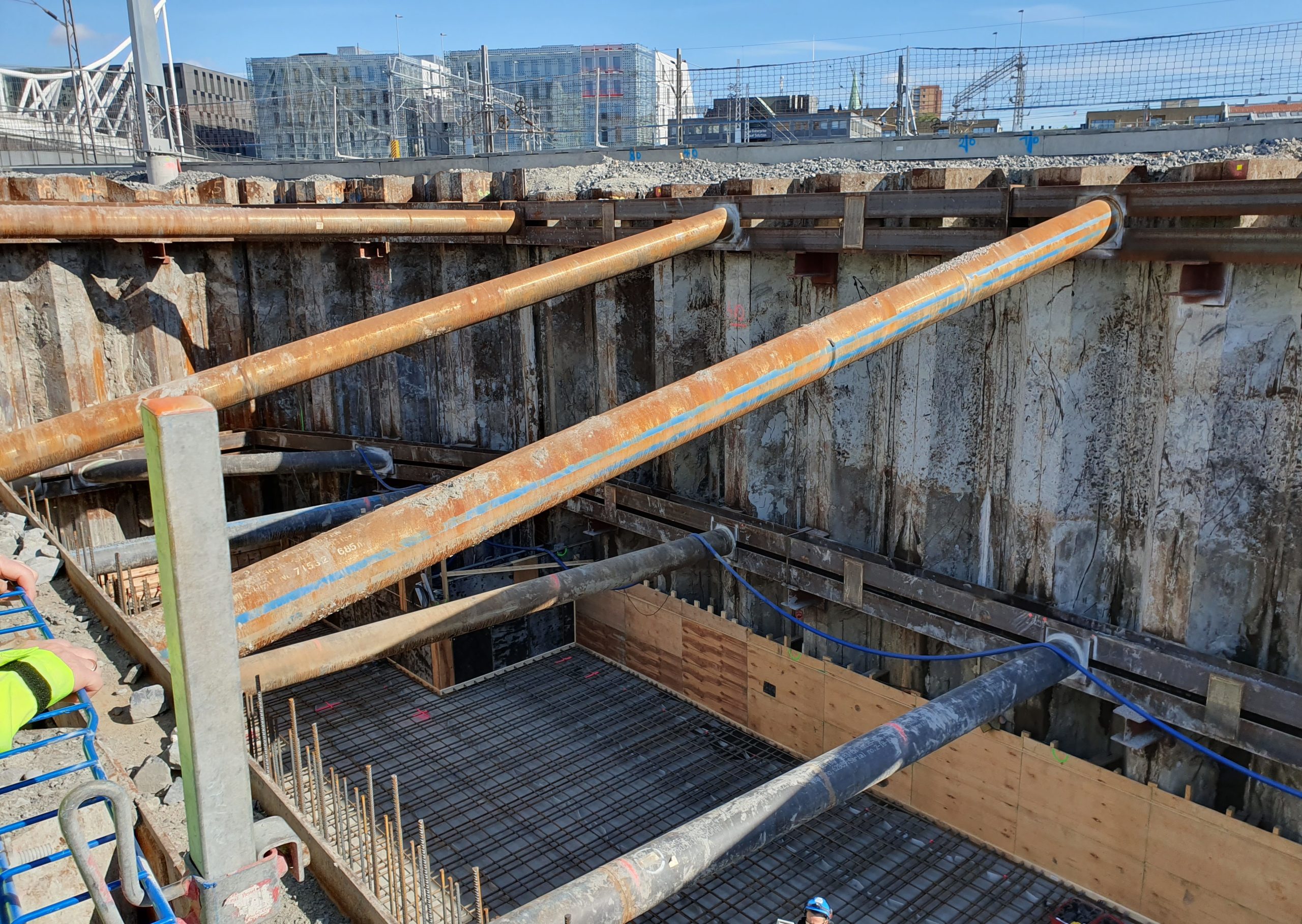

Forankring og avstivning av spunt
En spuntvegg kan i noen tilfeller stå som en innspent konstruksjon i grunnen. Ved større gravedybder eller høyere belastninger må den ofte avstives.
Avstivning kan utføres med innvendige stivere, puter, skråstag, stagforankring eller forankring bakover i grunnen.
Hensikten er å redusere bevegelser og sikre at spuntveggen ikke får for store deformasjoner. Dersom spuntveggen beveger seg for mye, kan grunnen bak veggen påvirkes. Det kan igjen gi setninger, skjevheter eller skader på nærliggende konstruksjoner.
Ved graving nær bygg, vei, ledninger, støttemurer eller andre følsomme konstruksjoner bør deformasjoner vurderes før arbeidene starter.
Dersom det allerede finnes sprekker, skjevheter eller tegn til bevegelse i bygg, kan det være relevant å lese mer om setningsskader.
Spunting og fundamentering
Spunt og fundamentering henger ofte sammen, men de har ulike funksjoner. Spunt brukes for å sikre byggegropen eller holde masser tilbake. Fundamentering handler om hvordan lastene fra bygget overføres til grunnen eller til berg.
I samme prosjekt kan det være nødvendig å vurdere hvordan byggegropen skal sikres, om spunt er nødvendig, om bygget kan fundamenteres direkte, om det er behov for peler, hvordan grunnvann påvirker tiltaket, om nabobygg kan få setninger, og om gravearbeidene påvirker stabiliteten.
Spunt bør derfor ses i sammenheng med fundamentering, grunnforhold og geoteknisk prosjektering.
Spunt, støttemur og støttekonstruksjoner
Spunt og støttemur har samme hovedformål: De holder masser tilbake. Forskjellen er hvordan konstruksjonene normalt brukes.
Spunt etableres vanligvis ned i grunnen og brukes ofte ved byggegroper, dype utgravinger, midlertidig sikring eller trange gravesituasjoner. En støttemur er ofte en synlig konstruksjon som holder terreng permanent på plass.
Begge deler krever forståelse av jordtrykk, stabilitet, drenering, grunnforhold og lastvirkninger.
Dersom tiltaket gjelder terrengforskjeller, skråning, mur eller sikring av masser, kan det være relevant å lese mer om støttemur og geoteknikk.
Spunt i leire, marin grense og kvikkleireområder
Spunt kan bli mer krevende dersom tiltaket ligger i leire, under marin grense eller nær områder der kvikkleire og områdestabilitet må vurderes.
Spunt er ikke et kvikkleiretema i seg selv. Problemet oppstår når graving, masseflytting eller endret terreng kan påvirke stabiliteten i grunnen. Ved dype utgravinger, tiltak nær skråninger eller arbeider i sensitive leirmasser kan det derfor være nødvendig med geoteknisk vurdering før arbeidene utføres.
Dette er særlig relevant der eiendommen ligger under marin grense, i områder med mulig kvikkleire eller der tiltaket kan berøre områdestabilitet.
Spunting, støy, rystelser og naboskader
Spunting kan gi støy og rystelser, særlig dersom spunten vibreres eller slås ned. I tettbygde områder kan dette være en viktig problemstilling for tiltakshaver, entreprenør, naboer og kommunen.
Mulige utfordringer ved spunting er støy fra maskiner og installasjon, vibrasjoner i grunnen, rystelser i nærliggende bygg, risiko for setninger, skade på eldre eller sårbare konstruksjoner, påvirkning på ledninger og infrastruktur, og behov for tilstandsvurdering før arbeidene starter.
Risikoen avhenger av metode, grunnforhold, avstand til bygg, bygningstype og hvor følsomme konstruksjonene rundt er.
Dersom spunting eller graving kan påvirke nabobygg, bør dette vurderes før arbeidene starter. En geoteknisk vurdering kan avklare hvilke forhold som bør undersøkes nærmere.
Spunt pris – hva påvirker kostnaden?
Pris for spunt eller spunting varierer mye. Det skyldes at spunt ikke bare handler om å sette ned stålprofiler. Kostnaden påvirkes av hele prosjektet, grunnforholdene, riggforholdene og kravene til sikkerhet.
Faktorer som påvirker pris for spunt er blant annet lengde på spuntveggen, nødvendig spuntdybde, valg av spuntprofil, gravedybde, grunnforhold, dybde til berg, grunnvann, rigg og adkomst, behov for avstivning, behov for forankring, støy- og vibrasjonskrav, om spunten er midlertidig eller permanent, og behov for prosjektering, kontroll eller dokumentasjon.
For tiltak i krevende grunn kan grunnundersøkelser og prosjektering være nødvendig før riktig løsning og kostnad kan vurderes.
Geotekniker AS opptrer normalt ikke som spuntentreprenør, men kan bidra med det geotekniske grunnlaget som trengs for å vurdere løsning, risiko og dokumentasjonsbehov.
Ansvarsrett ved spunt
I byggesaker kan spunt inngå i arbeider som krever ansvarlig prosjektering, kontroll eller utførelse. Dette avhenger av tiltakets omfang, risiko, gravedybde, naboforhold, grunnforhold og kommunens krav.
Spunt kan være relevant for ansvarsrett dersom tiltaket gjelder dyp utgraving, støttekonstruksjon, byggegrop, tiltak nær nabobygg, risiko for setninger, krevende løsmasser, tiltak under marin grense eller dokumentasjon til kommunen.
Geotekniker AS kan bistå med ansvarsrett i geoteknikk der oppgaven ligger innenfor foretakets kompetanse, kvalitetssystem og gjennomføringsevne.
Når bør geotekniker involveres?
Geotekniker bør involveres tidlig dersom spunt vurderes i et prosjekt der grunnen, byggegropen eller naboforholdene kan gi risiko. Tidlig avklaring kan redusere faren for feil metodevalg, skader, forsinkelser og unødvendige kostnader.
Det er særlig aktuelt å kontakte geotekniker dersom det skal graves dypt, det er kort avstand til nabobygg, tiltaket ligger i leire eller bløt grunn, tiltaket ligger under marin grense, det er høyt grunnvann, kommunen krever dokumentasjon, det er risiko for setningsskader, spunt skal kombineres med fundamentering, spunt skal inngå i permanent konstruksjon, eller det er behov for prosjektering eller kontroll.
Geotekniker AS utfører ikke nødvendigvis selve spuntarbeidet som entreprenør. Vår rolle er å bistå med geoteknisk vurdering, prosjektering, dokumentasjon og vurdering av grunnforhold, stabilitet og risiko.
Ofte stilte spørsmål om spunt og spunting
Hva er spunt?
Spunt er en støttekonstruksjon som etableres i grunnen for å holde jordmasser tilbake ved graving, byggegroper, kaier, støttemurer eller andre tiltak der massene må sikres.
Hva er spunting?
Spunting er arbeidet med å etablere spunt i grunnen. Spunt kan presses, vibreres eller slås ned, avhengig av metode, grunnforhold og prosjektkrav.
Når trenger man spunt?
Spunt kan være nødvendig ved dype utgravinger, trange tomter, graving nær nabobygg, høyt grunnvann, ustabile løsmasser eller byggegroper der vanlig graveskråning ikke er trygg eller praktisk mulig.
Hva koster spunting?
Spunting pris avhenger blant annet av gravedybde, spuntlengde, grunnforhold, spuntprofil, rigg, adkomst, forankring, avstivning og behov for geoteknisk prosjektering.
Må spunt dimensjoneres?
Ja. Spunt må dimensjoneres slik at den tåler jordtrykk, vanntrykk, laster og deformasjoner. Ved krevende tiltak bør dette inngå i geoteknisk prosjektering.
Kan spunting gi setningsskader?
Ja, spunting kan i enkelte tilfeller bidra til setninger, rystelser eller skader dersom grunnforholdene er ugunstige eller arbeidene påvirker nærliggende konstruksjoner. Risikoen bør vurderes før arbeidene starter.
Er spunt det samme som støttemur?
Nei. En støttemur er ofte en synlig konstruksjon som holder terreng tilbake. Spunt er vanligvis en vegg som etableres ned i grunnen og brukes ofte ved byggegroper, graving og midlertidig sikring.
Hva er forskjellen på spunt og peling?
Spunt holder jordmasser tilbake. Peling brukes for å føre laster fra bygg eller konstruksjoner ned til fastere grunn eller berg. I samme prosjekt kan både spunt og peler være nødvendig.
Trenger jeg geoteknisk vurdering for spunt?
Det kan være nødvendig dersom tiltaket innebærer dyp graving, krevende grunnforhold, nærhet til nabobygg, risiko for setninger eller krav fra kommunen. En geoteknisk vurdering kan avklare behovet.
Geoteknisk bistand ved spunt, graving og støttekonstruksjoner
Geotekniker AS bistår private, entreprenører, utbyggere og profesjonelle aktører med geoteknisk vurdering, grunnundersøkelser, prosjektering og dokumentasjon ved tiltak i grunnen.
Vi utfører ikke nødvendigvis selve spuntarbeidet som entreprenør, men kan bidra med det geotekniske grunnlaget som trengs for trygg prosjektering, byggesak, kontroll og gjennomføring.
Ta kontakt dersom du trenger vurdering av spunt, byggegrop, gravearbeider, fundamentering, jordtrykk, setningsrisiko eller støttekonstruksjoner.
