En geoteknisk rapport bygger på forutsetninger om grunnforhold, vann, terreng og utførelse. Enkelte forhold blir først synlige når det graves. Geoteknisk tilsyn kan avdekke avvik før fundamenter, fyllmasser og andre viktige deler blir bygget eller tildekket.
Hva er geoteknisk tilsyn?
Geoteknisk tilsyn utføres normalt av geotekniker og kan omfatte befaring, dokumentasjonskontroll og vurdering av kritiske arbeidsoperasjoner.
Formålet er å kontrollere:
- om grunnforholdene stemmer med prosjekteringsgrunnlaget
- om graving, fylling og fundamentering utføres som forutsatt
- om vann, bløte lag eller ukjente fyllmasser skaper nye utfordringer
- om geotekniske tiltak blir riktig utført og dokumentert
- om avvik krever ny vurdering eller endret løsning
Tilsynet erstatter ikke entreprenørens ansvar for utførelse og egenkontroll. Omfang, ansvar og kontrollpunkter må avtales for det enkelte prosjektet.
Når trenger prosjektet geoteknisk tilsyn?
Geoteknisk oppfølging kan være viktig når faktiske grunnforhold eller utførelsen har stor betydning for sikkerhet, setninger og stabilitet.
Tilsyn kan være aktuelt ved:
- bløt leire, silt, torv eller ukjente fyllmasser
- graving nær bygg, vei, ledninger eller naboeiendom
- byggegroper og midlertidige graveskråninger
- masseutskifting og større fyllinger
- støttemurer og geotekniske konstruksjoner
- kvikkleire eller sprøbruddmateriale
- høy grunnvannstand eller vanninnsig
- arbeider som kan påvirke skråningsstabilitet
Behovet bør avklares som del av den geotekniske prosjekteringen. Ved enkle og oversiktlige grunnarbeider kan dokumentert egenkontroll være tilstrekkelig.
Geoteknisk oppfølging på byggeplass
Grunnundersøkelser gir informasjon fra utvalgte punkter. Mellom punktene kan lagdeling, dybde til faste masser og vannforhold variere.
Under graving kan det blant annet avdekkes:
- bløtere grunn enn forventet
- organiske lag eller torv
- gamle og ukontrollerte fyllmasser
- vannførende lag
- større dybde til fast grunn eller berg
- erosjon, oppsprekking eller ustabile masser
Geoteknikeren vurderer om prosjekteringsforutsetningene fortsatt gjelder. Dersom grunnforholdene avviker vesentlig, kan det bli nødvendig med supplerende undersøkelser, nye beregninger eller en endret løsning.
Tilsynet bør utføres mens forholdene fortsatt er synlige. Bilder som sendes etter at fundamentet er støpt eller byggegropen er fylt igjen, kan sjelden erstatte en befaring på riktig tidspunkt.

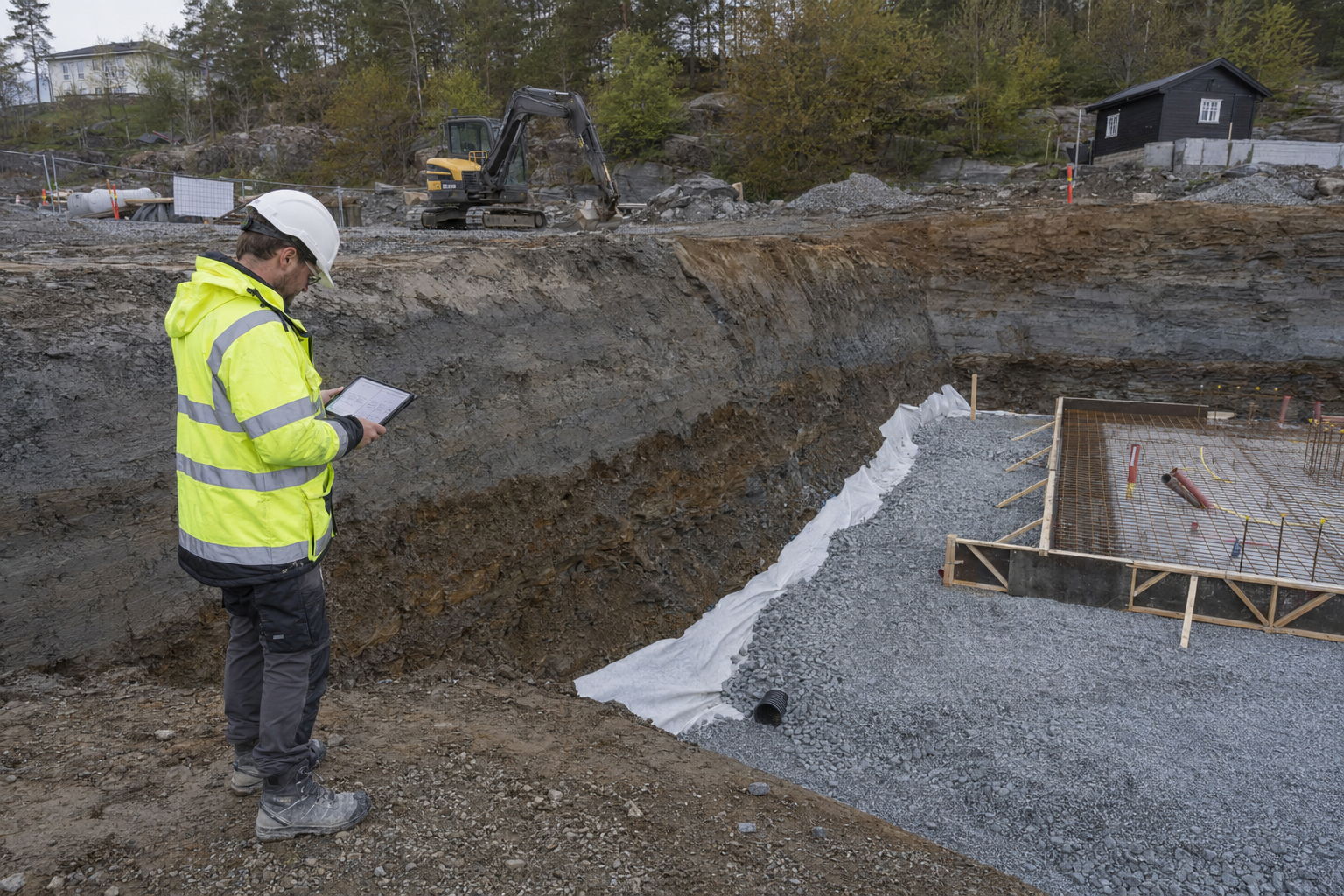

Geoteknisk tilsyn med grunnarbeider
Kontrollpunktene bør avtales før oppstart. Entreprenøren må vite når geoteknikeren skal varsles, og hvilke arbeider som ikke bør tildekkes før kontrollen er gjennomført.
Ved en byggegrop kan det være aktuelt å kontrollere høyde og helning på graveskråningen, avstand til bygg og lagrede masser, vanninnsig og rekkefølgen på gravearbeidene.
Før fundamentering kan geoteknikeren kontrollere om fundamentnivået og de synlige massene samsvarer med prosjekteringen. Bløte eller uegnede masser, vann og oppbløting bør avklares før fundamentet støpes.
Ved masseutskifting kan utgravingsdybde, massetype, geotekstil, lagtykkelse og komprimering være sentrale kontrollpunkter. Det må også vurderes om selve utgravingen kan påvirke stabiliteten.
Fyllingsarbeider endrer belastningen på grunnen. Det gjelder også ved bruk av lette fyllmasser. Materialtype, fyllingshøyde, overdekning og innbygging må samsvare med den prosjekterte løsningen.
Ved en støttemur bør byggegrunn, fundamentnivå, bakfylling og drenering kontrolleres før arbeidene tildekkes.
Dokumentasjon fra geoteknisk tilsyn
Geoteknisk tilsyn kan dokumenteres med:
- befaringsnotat
- bilder fra kontrolltidspunktet
- beskrivelse av synlige grunnforhold
- registrerte avvik
- avklaringer og nødvendige tiltak
- dokumentasjon mottatt fra entreprenøren
- vurdering av videre arbeid
Et befaringsnotat dokumenterer det som var synlig og mulig å vurdere på kontrolltidspunktet. Det bekrefter ikke automatisk arbeider som allerede var tildekket, ikke var tilgjengelige eller ikke inngikk i oppdraget.
Avvik under utførelsen
Et avvik oppstår når grunnforholdene eller utførelsen ikke samsvarer med prosjekteringen.
Typiske avvik kan være:
- andre masser enn forventet
- endret grave- eller fundamentnivå
- vanninnsig eller oppbløting
- brattere graveskråning
- annen fyllmasse enn prosjektert
- manglende dokumentasjon av komprimering
- endret terreng eller større laster
Avvik bør meldes skriftlig og vurderes før arbeidene fortsetter. Noen avvik kan aksepteres etter en faglig vurdering. Andre kan kreve omprosjektering, nye beregninger eller supplerende grunnundersøkelser.
Geoteknisk tilsyn reduserer risikoen for at et avvik bygges inn i konstruksjonen og først oppdages etter at det har oppstått setninger, deformasjoner eller stabilitetsproblemer.
Geoteknisk tilsyn og uavhengig kontroll
Geoteknisk tilsyn er ikke det samme som uavhengig kontroll av geoteknikk.
Geoteknisk tilsyn følger opp grunnforhold og utførelse på byggeplassen. Uavhengig kontroll er en egen kontrollfunksjon etter byggesaksregelverket og utføres av et uavhengig kontrollforetak.
For geotekniske oppgaver i tiltaksklasse 2 og 3 kan det være krav om uavhengig kontroll av både prosjektering og utførelse. Geoteknisk tilsyn kan være en viktig del av prosjektets kvalitetssikring, men erstatter ikke en pålagt uavhengig kontroll.
Geoteknisk tilsyn må heller ikke forveksles med kommunalt tilsyn. Kommunen fører myndighetstilsyn, mens geoteknisk tilsyn er faglig oppfølging som bestilles for prosjektet.
Hva kan Geotekniker AS bidra med?
Geotekniker AS kan bistå med:
- gjennomgang av geoteknisk grunnlag før oppstart
- planlegging av kontrollpunkter og varslingsrutiner
- befaring under kritiske arbeidsoperasjoner
- vurdering av grunnforhold under graving
- oppfølging av byggegrop, fylling og fundamentering
- vurdering av geotekniske avvik
- befaringsnotat og dokumentasjon
Oppdraget bør avklares før arbeidene starter. Send inn geoteknisk rapport, tegninger, fremdriftsplan, adresse og en kort beskrivelse av arbeidene. Oppgi også når de aktuelle grunnforholdene eller konstruksjonsdelene vil være synlige.
Bestill geoteknisk tilsyn
Geotekniker AS kan følge opp grunnarbeider for private tiltakshavere, entreprenører, ansvarlige søkere, utbyggere og andre profesjonelle aktører.
Kontakt Geotekniker AS for geoteknisk tilsyn og oppfølging på byggeplassen.
Ofte stilte spørsmål om geoteknisk tilsyn
Må geoteknikeren være på byggeplassen hele tiden?
Nei. Oppfølgingen utføres normalt ved avtalte kontrollpunkter. Kontinuerlig tilsyn må avtales særskilt.
Når bør geoteknikeren varsles?
Geoteknikeren bør varsles i god tid før fundamenter, grunnforhold, drenering eller andre geotekniske arbeider blir tildekket.
Hva skjer dersom grunnforholdene avviker fra rapporten?
Avviket må vurderes før arbeidet fortsetter. Det kan kreve en mindre justering, nye beregninger, omprosjektering eller supplerende grunnundersøkelser.
Er geoteknisk tilsyn det samme som uavhengig kontroll?
Nei. Geoteknisk tilsyn er faglig oppfølging på byggeplassen. Uavhengig kontroll er en særskilt kontrollfunksjon etter byggesaksregelverket.
Får man dokumentasjon etter befaringen?
Det kan utarbeides befaringsnotat med bilder, observasjoner, registrerte avvik og nødvendige avklaringer. Dokumentasjonsformen avtales som del av oppdraget.
