Geotekniske utfordringer i byggeprosjekter handler om forhold i grunnen som kan påvirke om et tiltak kan bygges trygt, hvordan det bør fundamenteres, hvilke sikringstiltak som trengs, og hvilken dokumentasjon kommunen, ansvarlig søker eller prosjektet kan kreve.
Slike utfordringer oppstår ofte når grunnforhold viser seg å være mer usikre eller krevende enn først antatt. Det kan gjelde leire, silt, fyllmasser, bløt grunn, høyt grunnvann, setninger, skråninger, støttemurer, byggegroper, kvikkleire eller behov for geoteknisk prosjektering.
En tidlig geoteknisk vurdering kan ofte avklare hva som faktisk er utfordringen, hva som må dokumenteres, og om saken bør gå videre til grunnundersøkelser, prosjektering eller kontroll.
Hva er geotekniske utfordringer?
Geotekniske utfordringer er forhold i grunnen som kan gi risiko for skader, forsinkelser, kostnadsøkninger eller krav om mer dokumentasjon i et byggeprosjekt.
Det kan for eksempel være:
- svak eller ujevn byggegrunn
- usikker bæreevne
- risiko for setninger
- leire, silt, torv eller fyllmasser
- høyt grunnvann
- behov for støttemur, spunt eller sikring av byggegrop
- tiltak under marin grense
- mulig kvikkleire
- krav fra kommunen om geoteknisk dokumentasjon
Utfordringen er ikke alltid at grunnen er farlig. Ofte er problemet at grunnforholdene ikke er godt nok avklart til at tiltaket kan prosjekteres, bygges eller behandles i byggesak uten mer dokumentasjon.
Vanlige geotekniske utfordringer i byggeprosjekter
Dårlig bæreevne
Bæreevne handler om hvor mye last grunnen kan tåle uten at det oppstår brudd, store deformasjoner eller uakseptable setninger.
Dårlig bæreevne kan være aktuelt ved bløt leire, løs sand, silt, torv, fyllmasser eller ujevne grunnforhold. I slike saker kan det være nødvendig å vurdere annen fundamentering, større fundamenter, masseutskifting, grunnforsterkning eller peler.
Bæreevne må vurderes i sammenheng med tiltakets laster, terreng, grunnvann, lagdeling, dybde til faste masser og forventede deformasjoner.
Setninger, skjevheter og sprekkdannelser
Setninger oppstår når grunnen deformeres under belastning. Små setninger kan være akseptable, men ujevne setninger kan gi skjevheter, sprekker, problemer med dører og vinduer, skader på rør eller deformasjoner i konstruksjonen.
Setningsproblemer kan skyldes bløt grunn, kompressible masser, fyllmasser, endret grunnvannsnivå, nye laster eller graving nær eksisterende bygg.
Ved synlige skader bør årsaken vurderes før man reparerer overflaten. Les mer om setningsskader og hvorfor et skjevt gulv eller hus som synker kan henge sammen med grunnforhold.
Fyllmasser og ukjent grunn
Fyllmasser kan gi geotekniske utfordringer fordi de ofte er ujevne, dårlig dokumentert eller varierende sammensatt. Noen fyllmasser kan være faste og brukbare, mens andre kan inneholde organisk materiale, avfall, løse masser eller lag med ulik fasthet.
Ved bygging på fyllmasser må man vurdere om massene tåler belastningen, om de er komprimert godt nok, og om det er risiko for setninger eller stabilitetsproblemer.
I noen saker kan det være behov for prøvegraving, grunnboring eller andre undersøkelser for å finne ut hva grunnen faktisk består av.
Bløt grunn, leire og silt
Bløt grunn kan gi utfordringer med både bæreevne, setninger og stabilitet. Leire og silt kan være særlig krevende fordi massene kan ha lav fasthet, være vannpåvirket eller reagere ugunstig ved graving og belastning.
I områder med leire, silt eller bløt grunn bør man være særlig oppmerksom ved fundamentering, støttemur, fylling, graving, VA-grøft, kjellerutgraving og terrengendring.
Dersom tiltaket ligger under marin grense, kan det også være nødvendig å vurdere om det finnes marin leire, sprøbruddmateriale eller kvikkleire i området.
Kvikkleire og områdestabilitet
Kvikkleire er en av de mest alvorlige geotekniske utfordringene i norske byggeprosjekter. Problemet er ikke bare om selve tomten virker fast, men om tiltaket kan påvirke stabiliteten i et større område.
Ved tiltak i områder med mulig kvikkleire kan det være behov for vurdering av områdestabilitet. Dette gjelder særlig under marin grense, i eller nær aktsomhetsområder, faresoner, raviner, bekker, skråninger eller områder med kjent sensitiv leire.
En kvikkleirerapport kan være nødvendig når kommunen, ansvarlig søker eller prosjektet må dokumentere at sikkerheten mot områdeskred er ivaretatt.
Grunnvann, poretrykk og vann i grunnen
Vann i grunnen kan påvirke både stabilitet, bæreevne, setninger og gjennomføring. Høyt grunnvann kan gi problemer ved graving, kjeller, byggegrop, spunt, drenering og fundamentering.
Grunnvann og poretrykk er viktige fordi vanntrykket i grunnen påvirker effektiv spenning og dermed hvordan jordmassene oppfører seg.
Ved byggegroper, dype utgravinger eller tiltak nær eksisterende bygg må man også være oppmerksom på risiko for grunnvannssenkning og setningsskader.

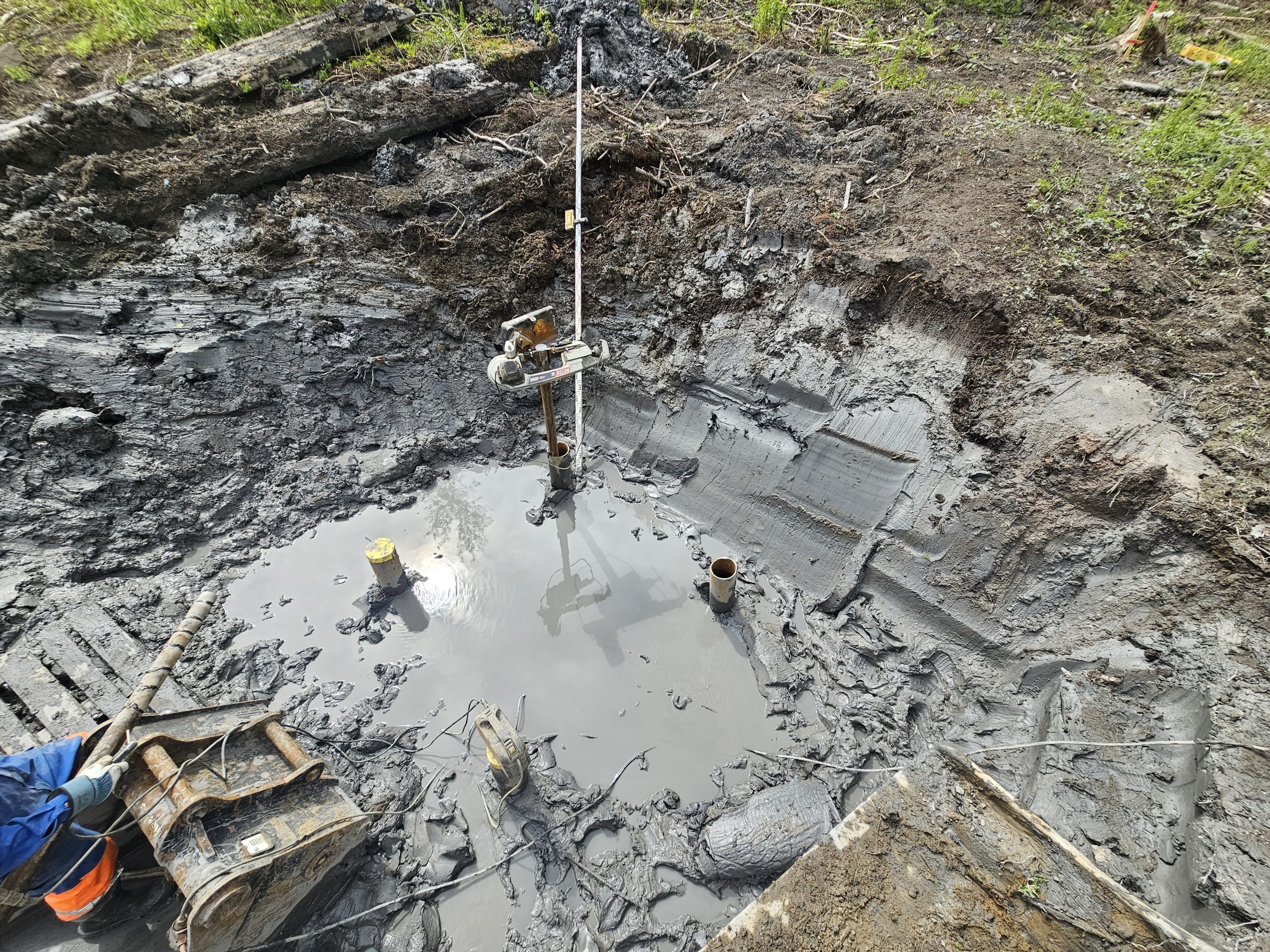

Byggegrop, spunt og graveskråning
Graving er en vanlig årsak til geotekniske utfordringer. Når man graver ut masser, endres støtteforhold, jordtrykk, vannforhold og stabilitet. Dette kan påvirke både selve tiltaket, nabobygg, vei, ledninger, støttemurer og skråninger.
Ved dypere utgravinger eller krevende grunnforhold kan det være behov for byggegrop med prosjektert sikring, spunt eller kontrollert graveskråning.
Dette er særlig viktig ved graving på egen tomt, graving nær eksisterende fundamenter, støttemurer, nabobygg, skråninger eller områder med leire og høyt grunnvann.
Støttemur, fylling og terrengendring
Støttemurer, fyllinger og terrengendringer kan virke enkle på tegning, men kan gi store geotekniske konsekvenser dersom grunnforholdene ikke er vurdert.
En støttemur må tåle jordtrykk, vanntrykk, laster og eventuelle stabilitetsforhold i grunnen. En fylling kan øke belastningen på underliggende masser og gi setninger eller stabilitetsproblemer.
Ved større terrengendring kan kommunen kreve dokumentasjon av stabilitet, grunnforhold, overvann, erosjon eller naturfare.
Geotekniske utfordringer i byggesak
Mange geotekniske utfordringer blir først synlige når kommunen ber om dokumentasjon. Det kan for eksempel stå i et brev at det må sendes inn geoteknisk vurdering, dokumentasjon av sikker byggegrunn, vurdering av kvikkleire, områdestabilitet, skredfare, fundamentering eller stabilitet.
Slike krav betyr ikke nødvendigvis at prosjektet ikke kan gjennomføres. Det betyr at grunnforhold og risiko må avklares faglig før saken kan behandles videre.
Typiske byggesaker der geoteknikk kan bli aktuelt er:
- ny bolig
- tilbygg
- garasje
- støttemur
- fradeling av tomt
- terrengendring
- graving på egen tomt
- VA-grøft
- grave ut kjeller
- tiltak i skråning
- tiltak under marin grense
- tiltak i hensynssone
Les mer om krav fra kommunen og krav til geoteknisk utredning.
Fra geoteknisk utfordring til riktig løsning
Riktig løsning avhenger av hva som faktisk er utfordringen. Det er derfor viktig å skille mellom symptomer, antakelser og dokumenterte grunnforhold.
I noen saker holder det med en geoteknisk vurdering basert på kartdata, terreng, prosjektinformasjon og tilgjengelig grunnlag. I andre saker må det utføres grunnboring, prøvegraving, geotekniske laboratorieundersøkelser eller beregninger.
Mulige geotekniske løsninger kan være:
- justert plassering av tiltaket
- endret fundamenteringsløsning
- peler eller dypere fundamentering
- masseutskifting
- grunnforsterkning
- spunt eller annen sikring av byggegrop
- slakere graveskråning
- redusert fyllingshøyde
- overvannshåndtering
- stabilitetsberegning
- dokumentasjon av områdestabilitet
- geoteknisk prosjektering
Når løsningen må dimensjoneres, dokumenteres og tilpasses utførelse, kan saken gå videre til geoteknisk prosjektering.
Geoteknisk vurdering eller geoteknisk prosjektering?
En geoteknisk vurdering avklarer normalt grunnforhold, risiko, dokumentasjonsbehov og om tiltaket kan gjennomføres uten videre prosjektering.
Geoteknisk prosjektering går et steg videre. Da vurderes, beregnes og dokumenteres konkrete løsninger. Det kan for eksempel gjelde fundamentering, peler, spunt, støttemur, byggegrop, graveskråning, fylling, grunnforsterkning eller stabiliserende tiltak.
I mange saker starter prosessen med en vurdering. Dersom tiltaket krever konkrete tekniske løsninger, går saken videre til prosjektering.
Når bør du kontakte geotekniker?
Du bør kontakte geotekniker tidlig dersom:
- kommunen ber om geoteknisk dokumentasjon
- tiltaket ligger under marin grense
- eiendommen ligger i eller nær kvikkleiresone
- det skal bygges støttemur, fylling eller skjæring
- det skal graves nær bygg, vei, mur eller skråning
- det er tegn til setninger, skjevheter eller sprekker
- grunnen består av leire, silt, torv eller fyllmasser
- det er usikkerhet om fundamentering
- prosjektet krever RIG eller geoteknisk prosjektering
Tidlig avklaring kan redusere risiko for feil løsning, unødvendige kostnader, forsinkelser og nye krav senere i byggesaken.
Hva kan Geotekniker AS bidra med?
Geotekniker AS bistår med vurdering av geotekniske utfordringer i både små og større prosjekter. Vi hjelper private, ansvarlige søkere, arkitekter, entreprenører, utbyggere og kommuner med å avklare grunnforhold, risiko, dokumentasjonsbehov og videre prosess.
Vi kan blant annet bistå med:
- geoteknisk vurdering
- vurdering av kommunale krav
- behovsvurdering for grunnundersøkelser
- vurdering av fundamentering
- vurdering av setninger og bæreevne
- vurdering av støttemur, graving og terrengendring
- kvikkleire- og områdestabilitetsvurdering
- geoteknisk prosjektering
- uavhengig kontroll
Geotekniker AS utfører ikke selve gravearbeidet, muringen, fundamenteringen eller entreprenørarbeidet. Vår rolle er å vurdere grunnforhold, risiko, dokumentasjon og geotekniske løsninger.
Dersom saken gjelder kontroll av allerede utført prosjektering eller utførelse, kan uavhengig kontroll av geoteknikk være riktig tjeneste.
Send inn saken for vurdering
Har du fått krav fra kommunen, eller er du usikker på grunnforholdene i et byggeprosjekt?
Send oss situasjonskart, tegninger, kommunebrev, bilder og en kort beskrivelse av tiltaket. Da kan vi vurdere hva som er riktig neste steg.
Ofte stilte spørsmål om geotekniske utfordringer
Hva er geotekniske utfordringer?
Geotekniske utfordringer er forhold i grunnen som kan påvirke sikkerhet, fundamentering, stabilitet, setninger, byggbarhet eller dokumentasjon i et byggeprosjekt. Det kan gjelde leire, fyllmasser, bløt grunn, grunnvann, kvikkleire, støttemurer, byggegroper eller terrengendringer.
Hvilke geotekniske utfordringer er vanligst i byggesaker?
Vanlige utfordringer er dårlig bæreevne, setninger, ukjente fyllmasser, bløt leire, høyt grunnvann, behov for støttemur eller byggegrop, tiltak under marin grense og krav om vurdering av kvikkleire eller områdestabilitet.
Hvordan løses geotekniske utfordringer?
Geotekniske utfordringer løses først ved å avklare hva som faktisk er problemet. Deretter kan aktuelle tiltak vurderes, for eksempel endret fundamentering, peler, masseutskifting, grunnforsterkning, spunt, stabilitetsberegning, overvannstiltak, grunnundersøkelser eller geoteknisk prosjektering.
Når krever kommunen geoteknisk dokumentasjon?
Kommunen kan kreve geoteknisk dokumentasjon når tiltaket kan påvirkes av grunnforhold, stabilitet, skredfare, kvikkleire, terrenginngrep, støttemur, graving, fundamentering eller andre forhold som må avklares før byggesaken kan behandles.
Er geoteknisk vurdering det samme som geoteknisk prosjektering?
Nei. En geoteknisk vurdering avklarer normalt grunnforhold, risiko og dokumentasjonsbehov. Geoteknisk prosjektering går lenger og omfatter konkrete tekniske løsninger, beregninger og prosjekteringsgrunnlag.
Hva bør jeg sende inn for å få vurdert geotekniske utfordringer?
Send gjerne situasjonskart, tegninger, kommunebrev, bilder av tomten, informasjon om tiltaket og eventuelle tidligere rapporter. Jo bedre grunnlag som sendes inn, desto lettere er det å vurdere riktig videre prosess.
