Geotekstil, ofte kalt fiberduk, brukes i grunnarbeid for å skille masser, filtrere vann og beskytte drenerende lag. Duken kan være viktig ved grøfter, drenering, vei, parkering, støttemurer, fyllinger og andre tiltak der massene i grunnen må fungere over tid.
Valg av duk handler likevel ikke bare om å kjøpe “en fiberduk”. Den må passe til grunnforhold, massetype, vannforhold, belastning, vannstrøm og funksjonen den skal ha i konstruksjonen.
Geotekniker AS selger ikke fiberduk, geotekstil eller andre produkter. Vi vurderer om duken inngår i en forsvarlig geoteknisk løsning, og om det er behov for dokumentasjon, grunnundersøkelser eller prosjektering.
Hva er geotekstil og fiberduk?
Geotekstil er en teknisk duk som brukes mellom jordmasser, steinmasser og konstruksjonslag. I dagligtale brukes ofte ordet fiberduk, mens geotekstil er det mer faglige begrepet.
I grunnarbeid brukes geotekstil særlig til:
- separasjon mellom ulike masselag
- filtrering av vann og finstoff
- beskyttelse av drenerende masser
- masseskille mellom jord og pukk
- å redusere sammenblanding mellom undergrunn og bærelag
- å bidra til at grøfter, drenslag, fyllinger og bærelag fungerer bedre over tid
Geotekstil brukes ofte sammen med pukk, grus, sprengstein, sand, grøftemasser og andre løsmasser. Riktig bruk kan bidra til at konstruksjonen beholder funksjonen sin lenger. Feil bruk kan gi sammenblanding av masser, redusert drenering, setninger, deformasjoner eller svekket bærelag.
Hvorfor brukes geotekstil i grunnarbeid?
Grunnen består ofte av ulike jordarter og masser med ulik kornstørrelse, styrke og vanninnhold. Når grove masser legges direkte på bløtere eller finere masser, kan lagene blande seg med hverandre over tid.
Det kan føre til at:
- pukk og grus presses ned i bløt grunn
- finstoff vandrer opp i bærelaget
- drenerende lag tettes
- bærelaget mister tykkelse og funksjon
- vann blir stående feil sted
- setninger eller deformasjoner oppstår
- grøfter og fyllinger får kortere levetid enn forutsatt
Geotekstil brukes for å redusere denne risikoen. Duken fungerer som et skille mellom masselagene, samtidig som vann kan passere gjennom når den er valgt og lagt riktig.
Dette er særlig relevant ved svak grunn, leire, silt, torv, fyllmasser og andre masser der det er risiko for deformasjon, utvasking eller sammenblanding.
Les mer om bløt grunn, bæreevne og setninger i grunnen.
Separasjon, filtrering og drenering
Geotekstil brukes vanligvis med én eller flere funksjoner samtidig. De viktigste funksjonene i grunnarbeid er separasjon, filtrering og drenering.
Separasjon
Separasjon betyr at duken holder to ulike masselag fra hverandre. Dette er aktuelt når grove masser som pukk, grus eller sprengstein legges over finere eller svakere masser.
Uten separasjon kan bærelaget gradvis blande seg med undergrunnen. Da mister laget tykkelse, styrke og drenerende funksjon.
Separasjon er vanlig ved:
- vei og adkomst
- gårdsplass og parkering
- grøfter
- fyllinger
- fundament under mindre konstruksjoner
- drenerende lag rundt bygg
- bærelag over bløt grunn
Ved lav bæreevne eller setningsømfintlig grunn kan geotekstil likevel være for lite alene. Da kan det også være nødvendig å vurdere masseutskifting, grunnforsterkning eller annen geoteknisk løsning.
Filtrering
Filtrering betyr at vann kan passere gjennom duken, mens jordpartikler holdes tilbake. Dette er viktig der vannstrøm kan føre finstoff inn i drenerende masser.
Hvis filterfunksjonen er feil, kan to ulike problemer oppstå. En for åpen duk kan slippe gjennom for mye finstoff. En for tett duk kan tette seg eller hindre vannbevegelsen. Begge deler kan gi dårligere funksjon over tid.
Filtrering er særlig viktig ved:
- drensgrøfter
- VA-grøfter
- støttemurer
- skråninger
- fyllingsfot
- grøfter med vannføring
- områder med erosjonsfare
Drenering
Geotekstil kan inngå som del av en drenerende oppbygging, men duken løser ikke et dreneringsproblem alene. Den må fungere sammen med drensmasser, drensrør, fall, utløp og vannveier.
Hvis vannforholdene, massene eller terrenget er feil vurdert, kan fiberduk gi falsk trygghet. Et drenslag kan fortsatt tette seg, vann kan bli stående, og poretrykk eller grunnvann kan påvirke stabilitet og setninger.
Les mer om grunnvann, poretrykk og overvannshåndtering.
Fiberduk klasser og bruksklasser
Fiberduk leveres i ulike klasser og bruksklasser. Klassene sier noe om styrke, robusthet og egnethet for ulike typer grunnarbeid.
Mange søker etter fiberduk klasse 2, fiberduk klasse 3, fiberduk klasse 4, bruksklasse, N2, N3 og N4. Det er viktig å forstå at klassen ikke alene avgjør om løsningen er riktig.
Duken må vurderes sammen med:
- grunnforhold
- massetype
- steinstørrelse
- belastning
- anleggsutførelse
- vannforhold
- krav til separasjon og filtrering
- risiko for skade under utlegging
- om duken skal ligge under pukk, grus, sprengstein, grøftemasser eller bærelag
En svakere duk kan være tilstrekkelig i en enkel hagegang eller et lett belastet område. For vei, grøft, fylling, støttemur, parkering eller anleggstrafikk kan det være behov for høyere bruksklasse.
Poenget er ikke å velge høyest mulig klasse, men riktig duk for riktig funksjon.
Fiberduk klasse 2
Fiberduk klasse 2 brukes ofte i enklere grunnarbeider med moderate belastninger og relativt kontrollerte masser.
Den kan være aktuell ved lettere separasjon mellom jord og grus, enkle dreneringsløsninger, mindre gangarealer eller mindre belastede konstruksjoner.
Klasse 2 bør ikke automatisk brukes der det er grov sprengstein, tung trafikk, bløt grunn, ustabile masser eller høy risiko for skade på duken.
Fiberduk klasse 3
Fiberduk klasse 3 brukes ofte der belastningen er større, massene er grovere eller utførelsen krever mer robust duk.
Den kan være aktuell ved:
- adkomstvei
- parkering
- grøfter
- bærelag
- fyllinger
- støttemurer
- grunnarbeid med mer krevende masser
Klasse 3 kan i mange praktiske tilfeller være mer relevant enn klasse 2, men riktig valg avhenger av prosjektet. Det er ikke tallet på klassen som gjør løsningen trygg, men om duken har riktig funksjon og kapasitet i den aktuelle oppbyggingen.
Fiberduk klasse 4
Fiberduk klasse 4 brukes der det er behov for mer robust duk, for eksempel ved større belastning, grovere masser, anleggstrafikk eller mer krevende grunnforhold.
Den kan være aktuell ved større fyllinger, vegoppbygging, grove steinmasser eller der duken kan bli utsatt for høy mekanisk påkjenning.
En sterkere duk løser likevel ikke alle geotekniske problemer. Hvis grunnen har lav bæreevne, høy setningsfare eller dårlig stabilitet, må selve grunnforholdene vurderes.
Les mer om bæreevne, stabilitet i grunnen og grunnundersøkelser.
Geotekstil i grøft og drenering
Geotekstil brukes ofte i grøfter for å hindre at finstoff trenger inn i drenerende masser rundt rør, pukk eller drenslag.
Dette kan være aktuelt ved:
- drensgrøft
- VA-grøft
- overvannsgrøft
- kabelgrøft
- infiltrasjonsgrøft
- grøft langs vei eller bygg
I en grøft er det viktig at duken ikke bare legges “for sikkerhets skyld”. Den må ha riktig filterfunksjon, og den må plasseres slik at vannet faktisk kan bevege seg som planlagt.
Feil duk, feil innpakking eller feil masser kan føre til at grøften tettes, at vann blir stående, eller at dreneringen mister funksjon over tid.
Ved grøfter med dybde, vannføring, bløte masser eller ustabile gravesider må også sikker graving og stabilitet vurderes. Les mer om VA-grøft og grunnforhold, grøftekasse, infiltrasjon og byggegrop og geoteknikk.

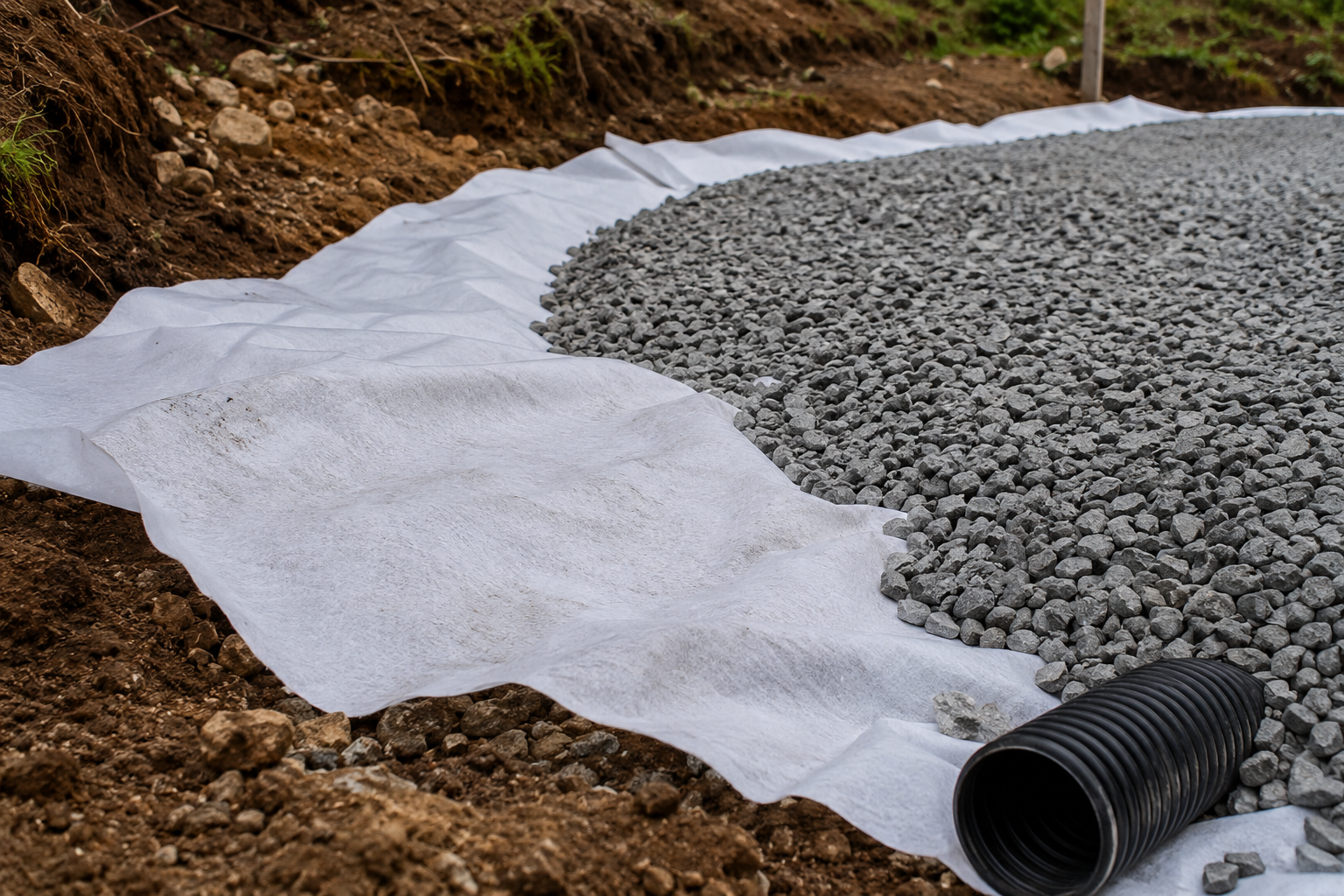

Fiberduk under pukk, grus og singel
Fiberduk legges ofte under pukk, grus eller singel for å hindre at massene blander seg med jorden under.
Dette er vanlig ved:
- gårdsplass
- parkering
- gangvei
- adkomst
- fundament under mindre konstruksjoner
- drenerende lag rundt bygg
- terrengoppbygging
Hvis pukk legges direkte på bløt eller finstoffholdig grunn, kan pukken presses ned og miste funksjon. Samtidig kan finstoff vandre opp og tette det grove laget.
Fiberduk kan redusere denne sammenblandingen. Men dersom undergrunnen er svært bløt, organisk, vannmettet eller setningsømfintlig, er det ikke sikkert fiberduk alene er nok.
Da kan det være nødvendig å vurdere masseutskifting, kompensert fundamentering, geonett eller annen geoteknisk løsning.
Geotekstil ved vei, parkering og bærelag
Ved vei, adkomst og parkeringsarealer brukes geotekstil ofte mellom undergrunn og bærelag. Hensikten er å holde bærelaget rent og stabilt.
Dette er særlig viktig der undergrunnen består av:
- leire
- silt
- torv
- bløte masser
- fyllmasser
- vannømfintlige masser
For lette private tiltak kan fiberduk og riktig oppbygging være tilstrekkelig. For tyngre trafikk, større fyllinger, næringsarealer eller anleggsveier bør oppbyggingen vurderes mer systematisk.
Geotekstil forbedrer ikke automatisk bæreevnen i svak grunn. Den kan bidra til at lagene fungerer bedre, men den erstatter ikke geoteknisk vurdering der grunnforholdene er krevende.
Les mer om fundamentering og geoteknisk prosjektering.
Fiberduk ved støttemur og skråning
Ved støttemur kan geotekstil brukes for å skille drenerende masser fra stedlige masser bak muren. Målet er ofte å hindre at finstoff vaskes inn i drenslaget.
Dette kan være viktig fordi vann og jordtrykk bak en støttemur kan påvirke stabiliteten. Hvis dreneringen bak muren ikke fungerer, kan vanntrykk og teleproblemer øke belastningen.
Geotekstil kan inngå i en riktig oppbygging, men den gjør ikke muren stabil i seg selv. Stabilitet avhenger også av:
- murhøyde
- fundament
- tilbakefylling
- drenering
- terrenghelning
- laster nær muren
- jordtrykk
- totalstabilitet
Les mer om støttemur og geoteknikk, jordtrykk og graveskråning.
Geotekstil er ikke det samme som geonett
Fiberduk og geonett blandes ofte sammen, men de har ulike funksjoner.
Geotekstil brukes vanligvis til separasjon, filtrering og drenering. Geonett brukes der massene skal armeres eller få bedre samvirke, for eksempel i fyllinger, skråninger, støttemurer eller bærelag.
Kort sagt:
- geotekstil skiller, filtrerer og beskytter
- geonett armerer og bidrar til lastfordeling
- løsningene kan noen ganger brukes sammen
- riktig valg avhenger av grunnforhold og funksjon
Hvis problemet er at massene blander seg, kan geotekstil være riktig. Hvis problemet er deformasjon, svak bæreevne, skråningsstabilitet eller behov for armering, kan geonett eller annen grunnforsterkning være mer relevant.
Denne siden handler derfor ikke om jordarmering som hovedtema. Den handler om geotekstil og fiberduk som separasjon, filtrering og drenering i grunnarbeid.
Når er fiberduk ikke nok?
Fiberduk kan være nyttig, men den er ikke en generell løsning på dårlige grunnforhold.
Fiberduk er ofte ikke nok dersom:
- grunnen har svært lav bæreevne
- det er stor setningsfare
- det finnes bløt leire eller torv
- det er risiko for områdestabilitet
- det er høy grunnvannstand eller artesisk trykk
- fyllingen er tung eller høy
- skråningen har dårlig stabilitet
- tiltaket ligger i kvikkleireområde
- det skal bygges støttemur, vei eller konstruksjon med større last
- kommunen krever dokumentasjon for grunnforhold eller naturfare
I slike tilfeller må man vurdere mer enn selve duken. Det kan være behov for grunnundersøkelser, stabilitetsvurdering, dreneringsvurdering, masseutskifting, geonett, lette masser eller annen prosjektert løsning.
Les mer om stabilitetsberegning, kvikkleire og områdestabilitet.
Fiberduk i områder med leire, silt og bløt grunn
I leire og silt kan geotekstil være nyttig for å hindre sammenblanding mellom finstoff og grove masser. Samtidig kan slike masser være vannømfintlige og setningsutsatte.
Ved bløt grunn kan fiberduk bidra til separasjon, men den øker ikke nødvendigvis grunnens bæreevne nok til at tiltaket blir trygt. Belastning fra fylling, vei, mur eller konstruksjon kan fortsatt gi setninger eller stabilitetsproblemer.
I slike tilfeller må man vurdere:
- hvor bløte massene er
- hvor dypt de går
- om det finnes fastere lag under
- vanninnhold og grunnvann
- last fra fylling eller konstruksjon
- risiko for setninger
- behov for masseutskifting eller grunnforsterkning
- om tiltaket ligger under marin grense eller i et område med kvikkleirefare
Les mer om silt, leire, torv, marin grense og dybde til fjell.
Fiberduk, vann og utvasking
Vann er en av de viktigste grunnene til at geotekstil brukes. Når vann strømmer gjennom jord, kan det ta med seg finstoff. Over tid kan dette føre til hulrom, utvasking, erosjon eller tett drenering.
Geotekstil kan bidra til å holde finstoff tilbake, men bare hvis filteregenskapene passer til massene. En duk som er for tett, kan stoppe vannet. En duk som er for åpen, kan slippe gjennom for mye finstoff.
Dette er særlig relevant ved:
- drensgrøfter
- skråninger
- bekker og vannveier
- støttemurer
- fyllingsfot
- grøfter med vannføring
- områder med erosjonsfare
Les mer om erosjon og erosjon langs bekk og elv.
Geotekstil i byggesak og dokumentasjon
I mange mindre tiltak velges fiberduk av entreprenør eller utførende som del av vanlig grunnarbeid. I mer krevende saker kan kommunen, ansvarlig søker eller prosjekterende etterspørre dokumentasjon på at grunnarbeidet er forsvarlig.
Dette kan være aktuelt ved:
- tiltak i skråning
- støttemur
- terrengendring
- vei eller adkomst
- parkering
- større fylling
- tiltak under marin grense
- tiltak i eller nær kvikkleireområde
- tiltak nær bygg, ledninger eller annen infrastruktur
- tiltak der vann, erosjon eller drenering kan påvirke stabiliteten
I slike saker er ikke spørsmålet bare hvilken fiberduk som skal brukes. Spørsmålet er om hele grunnoppbyggingen er egnet for tiltaket.
Les mer om geoteknisk vurdering, krav til geoteknisk utredning og TEK17.
Når bør bruk av fiberduk vurderes geoteknisk?
Fiberduk bør vurderes geoteknisk når tiltaket ikke bare handler om enkel overflateoppbygging, men om grunnens funksjon, stabilitet eller dokumentasjon.
Det kan være aktuelt dersom:
- området har bløt grunn
- det er leire, silt, torv eller fyllmasser
- det skal bygges støttemur
- tiltaket ligger i skråning
- det skal etableres vei, parkering eller fylling
- det er vannproblemer eller erosjonsfare
- tiltaket ligger under marin grense
- tiltaket ligger i kvikkleireområde
- kommunen krever dokumentasjon
- det er usikkert om fiberduk, geonett eller annen løsning er riktig
En geoteknisk vurdering kan avklare om fiberduk er tilstrekkelig, eller om det trengs en mer dokumentert løsning.
Hva kan en geoteknisk vurdering omfatte?
En geoteknisk vurdering av geotekstil og grunnoppbygging kan blant annet omfatte:
- vurdering av grunnforhold og løsmasser
- vurdering av vann, drenering og erosjonsfare
- vurdering av bæreevne og setningsrisiko
- vurdering av behov for separasjon, filtrering eller armering
- vurdering av om geotekstil, geonett eller begge deler er relevant
- vurdering av masseutskifting eller grunnforsterkning
- vurdering av støttemur, skråning, fylling eller veioppbygging
- vurdering av dokumentasjonsbehov i byggesak
- vurdering av behov for grunnundersøkelser
I noen saker er en enkel faglig vurdering nok. I andre saker kan det være behov for grunnundersøkelser, beregninger eller geoteknisk prosjektering.
Send grunnlag for vurdering
Geotekniker AS kan vurdere om fiberduk, geotekstil, geonett eller annen grunnoppbygging er relevant i en konkret sak.
Send gjerne:
- adresse eller gårds- og bruksnummer
- bilder av området
- beskrivelse av tiltaket
- tegninger eller situasjonsplan
- opplysninger om masser og grunnforhold
- kommunalt brev eller krav
- informasjon om støttemur, grøft, vei, fylling eller drenering
Da kan vi gjøre en formell faglig gjennomgang og vurdere riktig dokumentasjonsnivå, behov for geoteknisk vurdering, grunnundersøkelser eller prosjektering.
Les mer om geoteknisk rapport og vurdering og geoteknisk prosjektering.
Ofte stilte spørsmål om geotekstil og fiberduk
Hva er forskjellen på geotekstil og fiberduk?
Geotekstil er det faglige begrepet. Fiberduk er et vanlig ord som ofte brukes om samme type produkt. I grunnarbeid brukes duken blant annet til separasjon, filtrering og drenering.
Hva brukes fiberduk til i grunnarbeid?
Fiberduk brukes for å skille masser, hindre sammenblanding, filtrere vann og beskytte drenerende lag. Den brukes ofte under pukk, grus, bærelag, grøfter, støttemurer og fyllinger.
Hvilken klasse fiberduk bør jeg bruke?
Det avhenger av grunnforhold, belastning, massetype og funksjon. Klasse 2 kan være nok i enkle tilfeller, mens klasse 3 eller 4 kan være aktuelt ved større belastning, grovere masser eller mer krevende grunnarbeid.
Kan fiberduk brukes under pukk?
Ja, fiberduk brukes ofte under pukk for å hindre at pukken blander seg med finere masser under. Dette kan være viktig ved drenering, vei, parkering og bærelag.
Kan fiberduk brukes under grus?
Ja, fiberduk kan brukes under grus for separasjon mellom gruslaget og undergrunnen. Det kan redusere risikoen for at grusen presses ned eller blandes med jord.
Er fiberduk nødvendig ved drenering?
Fiberduk kan være nyttig ved drenering, men den må brukes riktig. Feil duk eller feil plassering kan gjøre at dreneringen fungerer dårligere. Vannveier, masser og filterfunksjon må vurderes samlet.
Er geotekstil det samme som geonett?
Nei. Geotekstil brukes vanligvis til separasjon, filtrering og drenering. Geonett brukes til armering og lastfordeling. I noen løsninger kan begge materialer være relevante.
Hjelper fiberduk mot setninger?
Fiberduk kan bidra til at masselag ikke blandes, men den fjerner ikke setningsfare i svak grunn. Hvis grunnen er bløt, organisk eller setningsutsatt, må bæreevne og setninger vurderes geoteknisk.
Kan fiberduk brukes bak støttemur?
Ja, geotekstil kan brukes bak støttemur for å skille drenerende masser fra stedlige masser. Men stabilitet, drenering, jordtrykk og fundamentering må fortsatt vurderes.
Kan fiberduk erstatte geoteknisk vurdering?
Nei. Fiberduk kan være en del av en teknisk løsning, men den erstatter ikke vurdering av grunnforhold, bæreevne, setninger, stabilitet, vann eller dokumentasjonskrav.
Når bør geotekniker vurdere fiberduk?
Geotekniker bør vurdere løsningen når tiltaket gjelder støttemur, vei, fylling, skråning, bløt grunn, kvikkleireområde, vannproblemer eller byggesak med dokumentasjonskrav.
