Jordarmering brukes når jord eller fyllmasser må samvirke bedre med et armerende materiale. Det kan være aktuelt ved støttemur, skråning, fylling, vei, parkeringsplass eller terrengsprang der grunnen og konstruksjonen må tåle belastning, deformasjon og stabilitetskrav.
Jordarmering er ikke bare et produktvalg. Riktig løsning avhenger av grunnforhold, massetype, vann, geometri, laster, forankring, deformasjoner og stabilitet i grunnen.
Hva er jordarmering?
Jordarmering betyr at jord eller fyllmasser forsterkes med et armerende materiale. Målet er at massene og armeringen skal virke sammen, slik at konstruksjonen får bedre styrke, bedre lastfordeling og mindre deformasjon.
Vanlige former for jordarmering kan være:
- geonett
- geotekstil
- jordarmert støttemur
- armert fylling
- armering i skråning
- armerte masser bak mur eller terrengsprang
I praksis brukes jordarmering der massene alene ikke gir ønsket stabilitet eller deformasjonsegenskaper. Det kan gjelde fyllinger, skråninger, støttemurer, veier, adkomstarealer og konstruksjoner på svak grunn.
Jordarmering må likevel vurderes som del av en samlet geoteknisk løsning. Armeringen kan forbedre samvirket i massene, men den fjerner ikke automatisk problemer i undergrunnen.
Jordarmering med geonett
Geonett er en vanlig form for jordarmering. Nettet legges inn i massene slik at pukk, grus eller fyllmasser låser seg til armeringen og får bedre samvirke.
Geonett kan være aktuelt ved:
- jordarmering i skråning
- jordarmering bak støttemur
- jordarmering i fylling
- vei eller parkeringsplass over svak grunn
- tiltak der deformasjoner må begrenses
- oppbygging med pukk, grus eller sprengstein
Men geonett er ikke en garanti for stabilitet. Effekten avhenger av riktig type nett, riktig massetype, lagtykkelser, komprimering, forankring, vannforhold og hva konstruksjonen skal tåle.
Derfor bør geonett og jordarmering vurderes sammen med løsmasser, fyllmasser, bæreevne og eventuelt geoteknisk prosjektering.

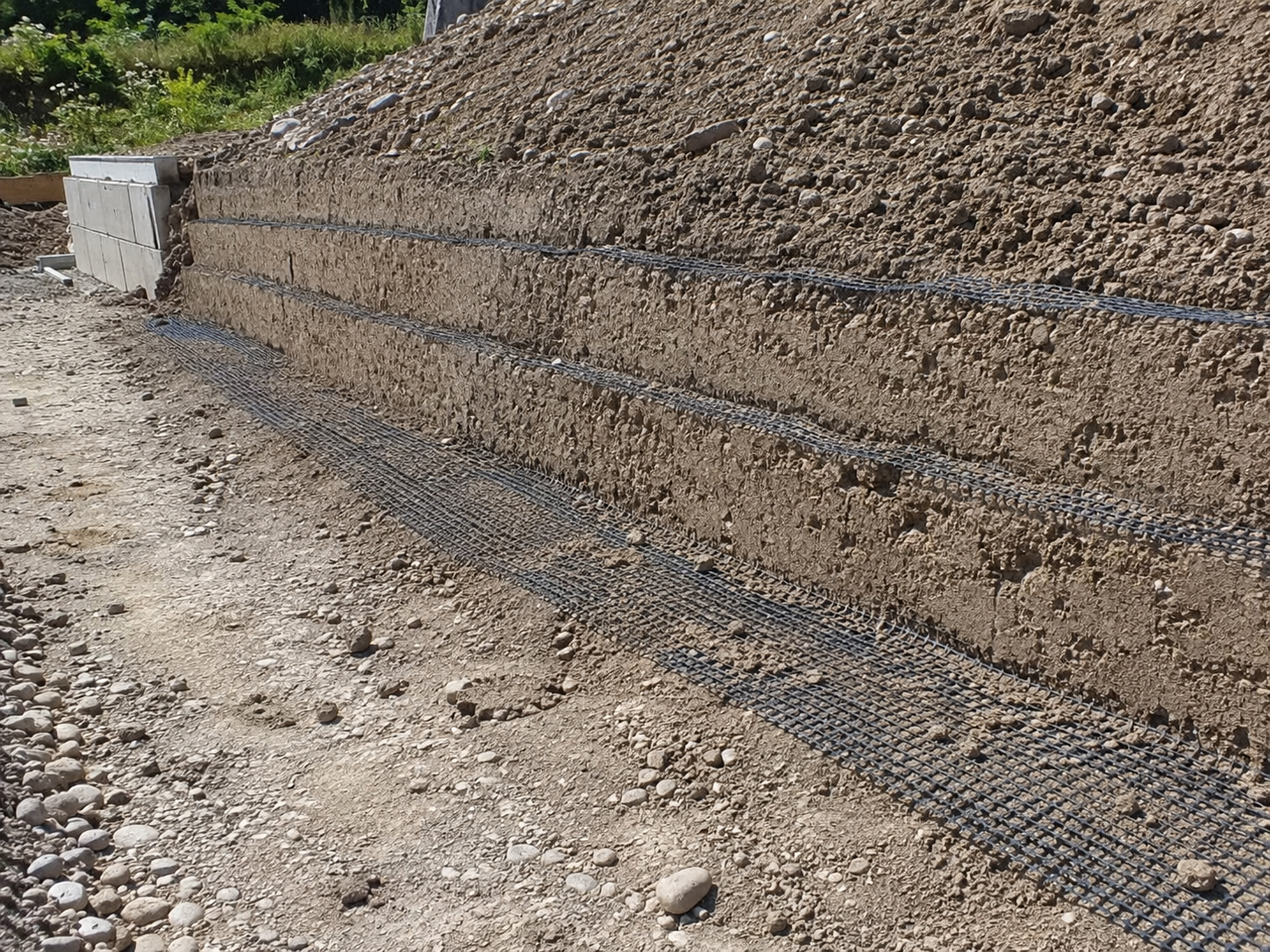

Jordarmering i skråning
Jordarmering i skråning kan være aktuelt når en skråning, fyllingsskråning eller terrengendring trenger bedre intern stabilitet. Armeringen kan bidra til at massene holder bedre sammen og at krefter fordeles over et større område.
Men en skråning kan være ustabil av andre grunner enn selve overflaten. Underliggende bløt leire, silt, fyllmasser, høyt poretrykk, erosjon eller svakere lag dypere i grunnen kan styre stabiliteten.
Derfor er ikke spørsmålet bare om man kan legge inn armering i skråningen. Det viktige spørsmålet er om skråningen, fyllingen og undergrunnen samlet sett tåler tiltaket.
Jordarmering i skråning bør vurderes sammen med graveskråning, stabilitetsberegning, erosjon, grunnvann og poretrykk.
Jordarmering ved støttemur
Jordarmering brukes ofte bak støttemurer. Da kan armeringen bidra til at jordmassene bak muren virker sammen med muren eller mursystemet. Dette kan gi bedre motstand mot jordtrykk og deformasjon.
Jordarmering kan være relevant ved:
- støttemur i skrånende terreng
- mur med fylling bak
- mur langs vei eller gårdsplass
- mur ved parkeringsplass
- mur nær bygg, garasje eller nabogrense
- terrengsprang der massene må holdes tilbake
En jordarmert mur må likevel vurderes som en konstruksjon. Jordtrykk, vanntrykk, drenering, fundamentering, bæreevne og totalstabilitet må henge sammen.
Ved støttemur bør jordarmering derfor vurderes sammen med støttemur og geoteknikk, jordtrykk, fundamentering og geoteknisk prosjektering.
Armert fylling
En armert fylling er en fylling der massene forsterkes med armering, ofte i horisontale lag. Dette kan være aktuelt der fyllingen må tåle større belastning, brattere geometri eller mindre deformasjon enn en vanlig fylling.
Armert fylling kan være relevant ved:
- vei og adkomstvei
- parkeringsplass
- fylling på svak grunn
- terrengoppfylling
- fylling nær skråning
- fylling nær konstruksjoner
- fylling bak mur eller terrengsprang
Men armering endrer ikke automatisk egenskapene til undergrunnen. Hvis grunnen under fyllingen er svak, setningsømfintlig eller ustabil, kan det fortsatt være behov for grunnundersøkelser, masseutskifting eller annen grunnforsterkning.
Jordarmering på bløt grunn
Jordarmering kan i noen tilfeller brukes over bløt grunn for å forbedre lastfordeling og redusere deformasjoner i oppbygningen. Dette kan være aktuelt ved vei, gårdsplass, anleggsvei, parkeringsplass eller lettere fyllinger.
Men bløt grunn kan gi store setninger, sideforskyvning og stabilitetsproblemer. Armeringen kan bidra i oppbygningen, men den fjerner ikke nødvendigvis risikoen i undergrunnen.
Ved bløt grunn bør jordarmering vurderes sammen med bløt grunn, torv, setninger i grunnen, bæreevne og dybde til fjell.
Jordarmering og vann
Vannforhold er viktige ved jordarmering. Vann kan påvirke massenes styrke, friksjon, drenering, poretrykk og erosjonsrisiko. Feil vannhåndtering kan gjøre en ellers god løsning svakere.
Dette er særlig viktig ved:
- støttemur
- skråning
- fylling
- leire og silt
- områder med høyt grunnvann
- tiltak nær bekk eller grøft
- dårlig drenerte masser
Jordarmering bør derfor vurderes sammen med grunnvann, poretrykk, drenering og erosjon.
Jordarmering i kvikkleireområder
I områder med marin leire, sprøbruddmateriale eller kvikkleire må jordarmering vurderes særlig forsiktig. En armert fylling, jordarmert støttemur eller armering i skråning kan fortsatt innebære graving, oppfylling eller endret belastning.
Hvis tiltaket ligger under marin grense eller i et område med mulig kvikkleire, må det vurderes om tiltaket kan forverre stabiliteten.
Jordarmering løser ikke områdestabilitet alene. Relevante temaer kan være kvikkleire, marin grense, sprøbruddmateriale og kvikkleirerapport.
I kvikkleireområder er det særlig viktig å skille mellom lokal forbedring av en fylling eller mur og dokumentasjon av områdestabilitet. Jordarmering kan inngå i en løsning, men den erstatter ikke nødvendige vurderinger etter gjeldende krav.
Jordarmering pris og produktvalg
Mange søker etter jordarmering pris, jordarmering type eller bestemte produkter. Prisen avhenger ikke bare av armeringsproduktet.
Kostnaden påvirkes blant annet av:
- type armering
- mengde og areal
- massetype
- lagtykkelser
- komprimering
- drenering
- fyllingshøyde
- skråningshelning
- murhøyde
- grunnforhold
- behov for beregning, dokumentasjon eller prosjektering
Geotekniker AS selger ikke geonett, jordarmeringsprodukter eller støttemursystemer. Vi vurderer om jordarmering kan inngå i en dokumentert geoteknisk løsning, og om det er behov for geoteknisk vurdering, beregning eller prosjektering.
Når bør jordarmering vurderes geoteknisk?
Jordarmering bør vurderes geoteknisk når tiltaket kan påvirke stabilitet, bæreevne, setninger eller jordtrykk.
Det gjelder særlig ved:
- jordarmering i skråning
- jordarmering bak støttemur
- armert fylling
- fylling på bløt grunn
- vei eller parkeringsplass over svak undergrunn
- mur eller fylling nær bygg, vei eller nabogrense
- terrengendring i skrånende terreng
- tiltak under marin grense
- mistanke om kvikkleire eller sprøbruddmateriale
- krav fra kommune, byggherre, ansvarlig søker eller prosjekterende
I slike saker kan det være aktuelt med geoteknisk vurdering, geoteknisk prosjektering, grunnundersøkelser eller stabilitetsberegning.
Hva kan Geotekniker AS bidra med?
Geotekniker AS kan vurdere om jordarmering er relevant som del av en geoteknisk løsning, og om tiltaket krever nærmere dokumentasjon.
Vi kan blant annet vurdere:
- grunnforhold og løsmasser
- bæreevne og setningsrisiko
- stabilitet i skråning eller fylling
- støttemur og jordtrykk
- behov for geonett eller annen jordarmering
- behov for grunnundersøkelser
- krav til geoteknisk prosjektering
- risiko ved tiltak under marin grense eller i kvikkleireområder
Hvis du planlegger støttemur, skråning, fylling, vei, parkeringsplass eller terrengendring og vurderer jordarmering, kan det være lurt å avklare grunnforhold og dokumentasjonsnivå tidlig.
Send gjerne adresse, gbnr, bilder, snitt/tegninger, høydeforskjeller, planlagt tiltak og eventuell kommunal merknad. Da kan Geotekniker AS vurdere om saken bør håndteres som enkel geoteknisk vurdering, videre prosjektering eller med grunnundersøkelser.
Les mer om geonett, støttemur og geoteknikk, grunnforsterkning, masseutskifting og geoteknisk prosjektering.
FAQ
Hva er jordarmering?
Jordarmering betyr at jord eller fyllmasser forsterkes med armerende materialer, slik at massene og armeringen virker sammen og får bedre stabilitet eller lastfordeling.
Er geonett det samme som jordarmering?
Geonett er en type jordarmering. Jordarmering er et bredere begrep som også kan omfatte andre armerende materialer og løsninger.
Når brukes jordarmering?
Jordarmering brukes ofte ved støttemur, skråning, fylling, vei, parkeringsplass eller terrengsprang der massene må forsterkes.
Kan jordarmering brukes bak støttemur?
Ja, jordarmering kan brukes bak støttemur for å få jordmassene og konstruksjonen til å virke bedre sammen. Men muren må også vurderes for jordtrykk, vann, fundamentering og stabilitet.
Kan jordarmering sikre en skråning?
Jordarmering kan bidra til å stabilisere enkelte skråninger og fyllinger, men den sikrer ikke automatisk totalstabiliteten. Underliggende grunnforhold, vann og poretrykk må vurderes.
Hva er en armert fylling?
En armert fylling er en fylling der massene forsterkes med armering, ofte i lag, for å gi bedre stabilitet, lastfordeling eller redusert deformasjon.
Må jordarmering prosjekteres?
Ikke alltid. Men der jordarmering inngår i støttemur, skråning, fylling, vei eller tiltak med sikkerhetsmessig betydning, bør løsningen vurderes eller prosjekteres geoteknisk.
Hva koster jordarmering?
Kostnaden avhenger av type armering, mengde, masser, geometri, drenering, grunnforhold, utførelse og behov for dokumentasjon eller prosjektering.
Selger Geotekniker AS jordarmeringsprodukter?
Nei. Geotekniker AS selger ikke geonett, jordarmeringsprodukter eller støttemursystemer. Vi vurderer grunnforhold, stabilitet og dokumentasjonsbehov.
