Bygge kai – grunnforhold, fundamentering og geoteknisk vurdering

Bæreevne, setninger, stabilitet i den undersjøiske skråningen og valget mellom peler, spunt og massivkai bestemmes av grunnforholdene – ikke av kaidekket. Her får du oversikt over hva som må avklares før du bygger kai, hvilke tillatelser som kan kreves, og når du trenger geoteknisk vurdering.

Hva er en kai og et kaianlegg?

En kai er en konstruksjon langs sjø, fjord, innsjø eller elv som er bygget for at fartøy skal kunne legge til, laste og losse. Kaia har en fast kaifront mot vannet og et kaidekke som tåler trafikk, utstyr og lagring. Kaifronten kan være en pelerekke med dekke over, en spuntvegg eller en massiv konstruksjon av betong eller stein, og bak fronten ligger ofte – men ikke alltid – fylling eller naturlig grunn.

Et kaianlegg er kaia med alt som hører til: fylling og dekke, fortøyningsutstyr, fendring, adkomst og eventuelle bygninger. Geoteknisk vurderes kaianlegget som en helhet, fordi fyllingen bak kaia ofte er den største lasten på grunnen.

Ordene brukes ofte om hverandre, men i fagspråket er en kai noe annet enn en brygge og en molo. En brygge er gjerne en lettere konstruksjon for fritidsbåter, ofte i tre eller som flytebrygge. En molo er en bølgebryter som skaper rolig vann, og kaia ligger typisk innenfor moloen.

Hva innebærer bygging av kai?

Bygging av kai er et tiltak i og ved vann, og det skiller seg fra vanlige byggeprosjekter på tre måter. For det første er grunnen under vann vanskelig å se og vanskelig å undersøke. For det andre er lastene annerledes: en kai skal tåle fortøyningskrefter, fendertrykk, bølger, is og tunge punktlaster i tillegg til jordtrykket fra en eventuell fylling bak. For det tredje griper tiltaket inn i strandsonen, der den undersjøiske skråningen kan være bratt og massene bløte.

Et typisk kaiprosjekt går fra avklaring av behov og plassering, via grunnundersøkelser på land og i sjø, til geoteknisk vurdering av fundamentering og stabilitet, søknad om tillatelser, utførelse og kontroll. Geoteknikeren kommer inn tidlig, fordi grunnforholdene avgjør hvilke kaityper som er aktuelle på stedet, og dermed også hva kaia kommer til å koste.

Geotekniker AS bistår med vurdering av grunnforhold, fundamentering og stabilitet ved nye og eksisterende kaianlegg. Vi avklarer behovet for grunnundersøkelser og geoteknisk dokumentasjon før tiltaket prosjekteres eller bygges, slik at løsningen velges ut fra det kaia faktisk skal stå på.

Denne artikkelen handler om grunnforhold, fundamentering og dokumentasjon. Den er ikke en byggeveiledning for utførelsen, og den gir ikke dimensjonering av peler, dekke eller armering. Slike beregninger gjøres av prosjekterende med ansvarsrett i det enkelte prosjektet.

Typer kai – pelekai, spuntkai, massivkai og kai i tre

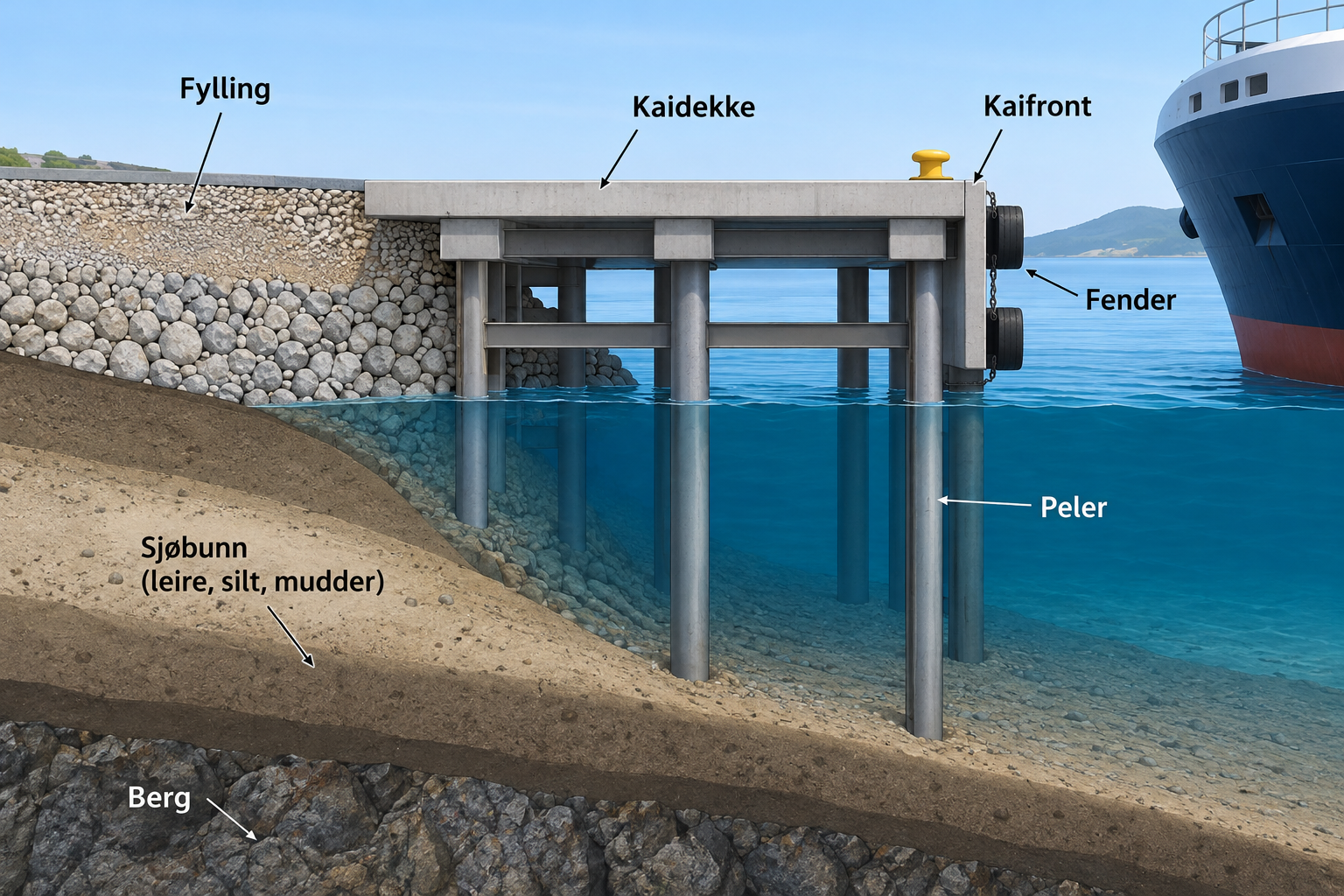

Hvilken kaitype som velges, henger direkte sammen med sjøbunnen. En pelekai består av et kaidekke i betong eller stål som bæres av peler. Pelekai brukes der sjøbunnen er bløt og direkte fundamentering ikke er aktuelt, og den gir lite tilleggslast på de bløte massene. Hvordan pelene bærer – mot berg, mot fastere lag eller ved friksjon – avhenger av peletype, grunnforhold og prosjektering.

En spuntkai har en spuntvegg som kaifront, med fylling bak og eventuell forankring eller avstivning. Spuntkai og cellespunt gir en tett front og et fullt utnyttbart kaidekke, men krever at spunten kan drives ned og at jordtrykket fra fyllingen kan tas opp.

En massivkai, eller gravitasjonskai, er en tung kaifront – senkekasser i betong, steinkar eller plasstøpt betong – som overfører lasten direkte til grunnen under. Steinfylling kan inngå i løsningen, men det er egenvekten til fronten som gir stabiliteten. Massivkai krever at grunnen tåler vekten uten store setninger eller utglidning, og egner seg best der det er berg eller faste masser.

Kai i tre er vanlig for private kaier. Enten står den på trepeler eller stålrør, eller den hviler på steinkar – tømmerkasser fylt med stein, en tradisjonell løsning langs kysten. Også en enkel trekai trenger et fundament som ikke siger eller glir, og det er fundamentet, ikke tredekket, som avgjør hvor lenge kaia står.

Hvorfor grunnforholdene avgjør hvordan kaia kan bygges

Sjøbunnen i norske fjorder og havner består ofte av bløte, vannmettede sedimenter – leire, silt og mudder – over morene eller berg. Slike masser har lav bæreevne og gir setninger i grunnen når de belastes. En fylling bak en kaifront kan sette seg i lang tid etter at kaia er ferdig, og setningene drar med seg kaidekket, ledninger og alt som står på fyllingen.

Under marin grense kan sjøbunnen og strandsonen bestå av marin leire, og i noen områder kvikkleire. Marin grense er et aktsomhetskriterium, ikke en påvisning: den sier at kvikkleire kan finnes, og at det må avklares. NVEs kvikkleireveileder beskriver en trinnvis prosedyre for å avklare fare for områdeskred, og i strandsonen handler det om områdestabiliteten – om fylling, mudring og peleramming kan påvirke en skråning som kaia står i.

Også kaier på berg har sine grunnforhold. Berget må kartlegges, fordi dybde til berg ofte varierer sterkt over korte avstander i strandsonen. En kai som er planlagt fundamentert på berg, kan vise seg å stå delvis på bløt leire når undersøkelsene er gjort.

Grunnundersøkelser før bygging av kai

Før en kai prosjekteres, må grunnforholdene dokumenteres både på land og i sjøen. Grunnundersøkelser for kai skal avklare lagdeling og mektighet av bløte masser, dybde til berg, styrke og deformasjonsegenskaper i leira, poretrykk, og om det finnes kvikkleire eller sprøbruddmateriale i strandsonen. Metodene er i hovedsak de samme som på land – totalsondering, trykksondering og prøvetaking – men undersøkelsene i sjø må gjøres fra flåte eller fartøy og tilpasses vanndybde, strøm og bølger. Marine grunnundersøkelser og grunnundersøkelse i sjø er beskrevet nærmere i artikkelen om grunnundersøkelser.

Ved mudring, utfylling eller der sjøbunnen kan være forurenset, trengs ofte også miljøtekniske undersøkelser av sedimentene. For private kaier kan omfanget være lite, men det bør være nok til å si noe sikkert om hva kaia skal stå på.

Fundamentering av kai

Fundamentering av kai handler om å føre lastene fra kaidekke, fylling, fortøyning og trafikk ned i grunnen uten uakseptable setninger eller brudd. Valget står normalt mellom direkte fundamentering på berg eller faste masser, pelefundamentering gjennom bløte masser, og spuntløsninger der fyllingen holdes tilbake av en vegg.

Det som skiller kai fra en vanlig bygning, er horisontallastene. Fortøyningskrefter, fendertrykk, islast og jordtrykk fra fyllingen bak kaia virker sideveis, og fundamentet må ta disse kreftene i tillegg til vekten. Det er derfor pelekaier ofte har skråpeler, og spuntkaier ofte forankres bakover.

Geoteknisk prosjektering av kai følger Eurokode 7 med nasjonalt tillegg, og kaia plasseres i pålitelighetsklasse og geoteknisk kategori ut fra konsekvens og kompleksitet. Ferjekaier i det offentlige vegnettet prosjekteres i tillegg etter Statens vegvesens håndbok N400 Bruprosjektering. For en liten privat kai vil tiltaksklasse og omfanget av dokumentasjon normalt være lavere, men prinsippet er det samme: fundamentet skal være dokumentert mot grunnforholdene på stedet.

Peling av kai

Peling av kai er aktuelt når sjøbunnen består av bløte masser og direkte fundamentering ville gitt for store setninger eller for lav sikkerhet. Pelene føres gjennom de bløte lagene og bærer kaidekket uavhengig av dem – mot berg, mot et fastere lag eller ved friksjon langs pelen, avhengig av peletype og grunnforhold. Pelekai er en vanlig løsning for større kaianlegg på bløt grunn, og brukes også for private kaier der strandsonen er bløt.

Det geotekniske spørsmålet ved peling av kai er ikke bare hva pelene skal bære, men hva som skjer rundt dem. Når det legges fylling bak kaia, setter leira seg og henger seg på pelene som tilleggslast – negativ mantelfriksjon – som kan bli vesentlig i bløt leire. Ramming nær bløte skråninger kan gi poretrykksoppbygging og redusert stabilitet i anleggsfasen. Peletyper, ramming og boring er beskrevet i artikkelen om peler og peling; for kai er det grunnundersøkelsene og prosjekteringen som bestemmer pelelengder, pelekapasitet og om peling i det hele tatt er riktig løsning.

Kai på berg, løsmasser eller fylling

Kai på svaberg eller fast berg er den enkleste geotekniske situasjonen, og vanlig for private kaier langs mye av kysten. Fundamentet kan boltes eller støpes direkte på berget, og det viktigste er å dokumentere at det faktisk er berg under hele fundamentet, og at berget ikke har løse blokker eller sprekkesoner som kan gli ut mot sjøen.

Kai på løsmasser krever at bæreevne og setninger vurderes for kaia og fyllingen samlet. Kai i bratt terreng, der både land og sjøbunn faller bratt, er mer krevende: fyllingen bak kaia legges ut på en skråning som allerede kan ha lav sikkerhet, og stabiliteten må beregnes både for byggefasen og for ferdig kai.

Kai på fylling krever særlig oppmerksomhet. Fylling i sjø endrer lastbildet i strandsonen, og setningene i fyllingen og i leira under kan fortsette i årevis. Utfylling i sjø er et eget tiltak med egne krav til stabilitet, tillatelser og vurdering av flomveier og strøm, og er behandlet i en egen artikkel. For kaia betyr det at kaifront og dekke må fundamenteres slik at de ikke blir sittende på en fylling som fortsatt siger, eller at konstruksjonen må tåle setningene.

Stabilitet, erosjon og utvasking

Stabiliteten til en kai bestemmes av den undersjøiske skråningen foran og under kaia. Fylling bak kaifronten øker lasten på toppen av skråningen, mens mudring foran kaia fjerner masser som holder igjen foten. Begge deler reduserer sikkerheten, og en stabilitetsberegning må derfor se på hele skråningen fra kaidekket til dypet utenfor, med det poretrykket som faktisk finnes i bløte masser. Der grunnen kan inneholde kvikkleire eller sprøbruddmateriale, vurderes også områdestabiliteten etter NVEs kvikkleireveileder, fordi tiltak i strandsonen har utløst store skred.

Erosjon og utvasking er en vanlig skademekanisme på eksisterende kaier. Bølger, tidevannsstrøm, isgang og propellstrøm fra fartøy graver i massene ved kaifoten og vasker finstoff ut gjennom åpninger i kaifronten. Over tid kan det oppstå hulrom bak fronten, dekket synker og kaia mister bæreevne uten synlige skader på utsiden. Sikring av kaifoten og en tett kaifront hører derfor med i prosjekteringen på linje med bæreevnen. Prinsippene er beskrevet i artikkelen om erosjonssikring av skråninger.

Kaihøyde, tidevann, stormflo og havnivåstigning

Høyden på kaidekket er et prosjekteringsspørsmål som må løses mot riktig referansenivå. Dybder og tidevannstabeller er oppgitt i sjøkartnull, mens koter i byggesak og tegninger er i NN2000; artikkelen om middelvannstand forklarer forholdet mellom nivåene, og artikkelen om tidevann viser hvordan flo og fjære varierer langs kysten.

En kai som skal stå i mange tiår, må i tillegg vurderes mot stormflo og havnivåstigning. Ved stormflo kommer bølgekrefter og oppdrift i tillegg til høy vannstand, og kan skade kaidekke, fylling og utstyr. For bygninger og tekniske anlegg på kaia gjelder sikkerhetskravene i TEK17 § 7-2, og kommunen kan kreve dokumentasjon av stormflonivå i byggesaken.

Hvilke tillatelser kreves for å bygge kai?

En kai er en konstruksjon etter plan- og bygningsloven og dermed et byggverk som som hovedregel er søknadspliktig etter pbl § 20-1. Enkelte mindre tiltak er unntatt søknadsplikt, og kommunen kan etter en konkret vurdering frita mindre tiltak, men for kai bør du regne med byggesøknad. Langs sjøen gjelder i tillegg byggeforbudet i 100-metersbeltet etter pbl § 1-8, med mindre reguleringsplan eller kommuneplan fastsetter en annen byggegrense; i praksis betyr det ofte søknad om dispensasjon eller krav om regulering. For innsjø og elv gjelder byggegrensene som er fastsatt i plan. Hva som er søknadspliktig og unntatt generelt, er beskrevet i artikkelen om byggetillatelse.

Bygging av kai kan også kreve tillatelse etter havne- og farvannsloven § 14 dersom tiltaket kan påvirke sikkerhet, ferdsel eller forsvars- og beredskapsinteresser i farvannet. Søknaden behandles av kommunen i kommunens sjøområde, eller av Kystverket når tiltaket ligger i eller påvirker hoved- og biled. Mudring og utfylling kan dessuten kreve tillatelse etter forurensningsloven fra Statsforvalteren; dette er omtalt i artikkelen om utfylling i sjø.

Behovet for geoteknisk dokumentasjon i byggesaken vurderes ut fra grunnforhold, tiltakets omfang og risiko. Det er særlig aktuelt ved bløte løsmasser, bratt strandsone, utfylling, mudring, peling og der det kan være fare for områdeskred. Dokumentasjonen kan være en avgrenset geoteknisk vurdering, grunnundersøkelser eller full geoteknisk prosjektering, avhengig av forholdene. Prosjektering av fundamentering og stabilitet utføres av foretak med ansvarsrett i riktig tiltaksklasse, og ved geoteknisk prosjektering i tiltaksklasse 2 og 3 kreves som hovedregel uavhengig kontroll av prosjektering og utførelse etter SAK10 § 14-2.

Hva koster det å bygge kai?

Prisen på en kai bestemmes i hovedsak av grunnforholdene og kaitypen. En trekai på svaberg og en pelekai på tjue meter bløt leire er to helt forskjellige prosjekter, selv om kaidekket er like stort. De viktigste kostnadsdriverne er dybde til berg og mektighet av bløte masser, kaitype og kailengde, vanndybde og eksponering for bølger, behov for fylling og mudring, krav til stabilitetstiltak, og omfanget av tillatelser og dokumentasjon.

Grunnundersøkelser og geoteknisk prosjektering er normalt en begrenset del av totalkostnaden, men de avgjør hvilken kaitype som velges, og de fjerner den største usikkerheten i prisen. Det er oftere i grunnen enn i betongen at kaiprosjekter blir dyrere enn planlagt.

Eksisterende kai – utvidelse, oppgradering og tilstand

Mange kaiprosjekter gjelder ikke ny kai, men forlengelse, forsterkning for tyngre laster eller utbedring av setninger og utvasking. Da må den eksisterende kaias fundamentering og grunnforholdene under den dokumenteres på nytt, fordi tegninger og beregninger ofte mangler for eldre kaier. Vurdering av bæreevne for en eksisterende kai krever gjerne nye grunnundersøkelser, kontroll av fylling og hulrom bak fronten, og en stabilitetsvurdering for det nye lastbildet. Ved pågående setninger kan måling over tid gi grunnlag for å velge mellom utbedring og ombygging.

Når trenger du geoteknisk vurdering for kai?

Du bør få en geoteknisk vurdering når kaia skal stå på bløte masser eller fylling, når den ligger under marin grense eller i et område der kvikkleire kan forekomme, når strandsonen er bratt, når det skal fylles ut eller mudres, når det skal peles eller spuntes, eller når kommunen ber om dokumentasjon av grunnforholdene. For større kaianlegg er geoteknisk prosjektering alltid nødvendig. For en liten privat kai på berg kan en kort vurdering være nok til å bekrefte at berget bærer og at ingenting kan gli ut.

Geotekniker AS bistår med geoteknisk grunnundersøkelse på land og i sjø, stabilitetsberegninger for strandsonen, vurdering av fundamentering og peling, geoteknisk prosjektering med ansvarsrett og geoteknisk rapport til byggesaken. Har du planer om å bygge, utvide eller oppgradere en kai? Send en kort beskrivelse og adresse, så vurderer vi hvilken dokumentasjon tiltaket trenger. Kontakt Geotekniker AS.

Ofte stilte spørsmål om bygging av kai

Kan jeg bygge privat kai uten geotekniker?

Det kommer an på grunnen. En liten kai på fast berg kan ofte bygges med enkel dokumentasjon, mens en kai på bløt sjøbunn, under marin grense eller i bratt strandsone bør vurderes geoteknisk før du søker. Kommunen kan be om geoteknisk dokumentasjon i byggesaken når grunnforholdene tilsier det.

Hva er forskjellen på kai og brygge?

En kai er en fast konstruksjon med kaifront og dekke som tåler fartøy, last og trafikk. En brygge er en lettere konstruksjon for fritidsbåter, ofte i tre eller som flytebrygge. Begge er som hovedregel søknadspliktige tiltak i strandsonen, men kaia stiller større krav til fundamentering og stabilitet.

Må jeg pele når jeg bygger kai?

Nei, ikke alltid. Peling av kai er aktuelt når sjøbunnen er bløt og direkte fundamentering ikke gir tilstrekkelig sikkerhet eller for store setninger. På berg eller faste masser kan kaia fundamenteres direkte, og på moderat bløt grunn kan steinkar eller spuntløsning være aktuelt. Det er grunnundersøkelsene og prosjekteringen som avgjør.

Kan jeg bygge kai i tre på bløt sjøbunn?

Ja, men fundamentet må tilpasses. Trekai på peler eller stålrør som føres ned i fastere masser fungerer på bløt grunn, mens steinkar direkte på bløt leire vil sette seg og kan gli ut. Få vurdert mektigheten av de bløte massene før du velger løsning.

Hvordan bygger man kai på svaberg?

Fundamentet kan festes til berget med bolter eller støpes mot renset bergflate, men det må dokumenteres at det er berg under hele fundamentet, og at ingen sprekkesoner eller løse blokker kan gli ut mot sjøen. Dybde til berg bør kontrolleres der kaia går ut over sjøbunn med løsmasser.

Hvilke tillatelser trenger jeg for å bygge kai?

Som hovedregel byggesøknad etter plan- og bygningsloven § 20-1 og avklaring mot byggeforbudet i 100-metersbeltet langs sjøen etter § 1-8. I tillegg kan tiltaket kreve tillatelse etter havne- og farvannsloven § 14 fra kommunen eller Kystverket, og mudring og utfylling kan kreve tillatelse etter forurensningsloven.

Kan bygging av kai utløse skred?

Ja. Fylling, mudring og ramming i strandsonen under marin grense kan redusere stabiliteten i bløt leire og i verste fall utløse kvikkleireskred. Derfor skal stabilitet og områdestabilitet vurderes før arbeidene starter når grunnen kan inneholde kvikkleire eller sprøbruddmateriale.

Faglige referanser

• Plan- og bygningsloven § 1-8, § 20-1 og § 20-5 – byggeforbud i strandsonen, søknadsplikt og unntak for konstruksjoner og anlegg
• Byggesaksforskriften SAK10 § 14-2 – obligatorisk uavhengig kontroll av geoteknikk i tiltaksklasse 2 og 3
• Havne- og farvannsloven § 14 – tiltak som kan påvirke sikkerhet og ferdsel i farvannet; myndighet delt mellom kommunen og Kystverket
• Byggteknisk forskrift TEK17 § 7-2 og § 7-3 med veiledning
• NVE veileder nr. 1/2019 «Sikkerhet mot kvikkleireskred»
• NS-EN 1997-1 Eurokode 7 Geoteknisk prosjektering, med nasjonalt tillegg
• Statens vegvesen håndbok N400 Bruprosjektering – ferjekaier i offentlig vegnett
• Kartverket: Se havnivå – vannstandsnivåer, sjøkartnull og NN2000
