Å bygge støttemur i skråning krever mer enn valg av murtype. Grunnforhold, terrengstabilitet, jordtrykk, drenering, fundamentering og anleggsfase må vurderes før muren bygges.

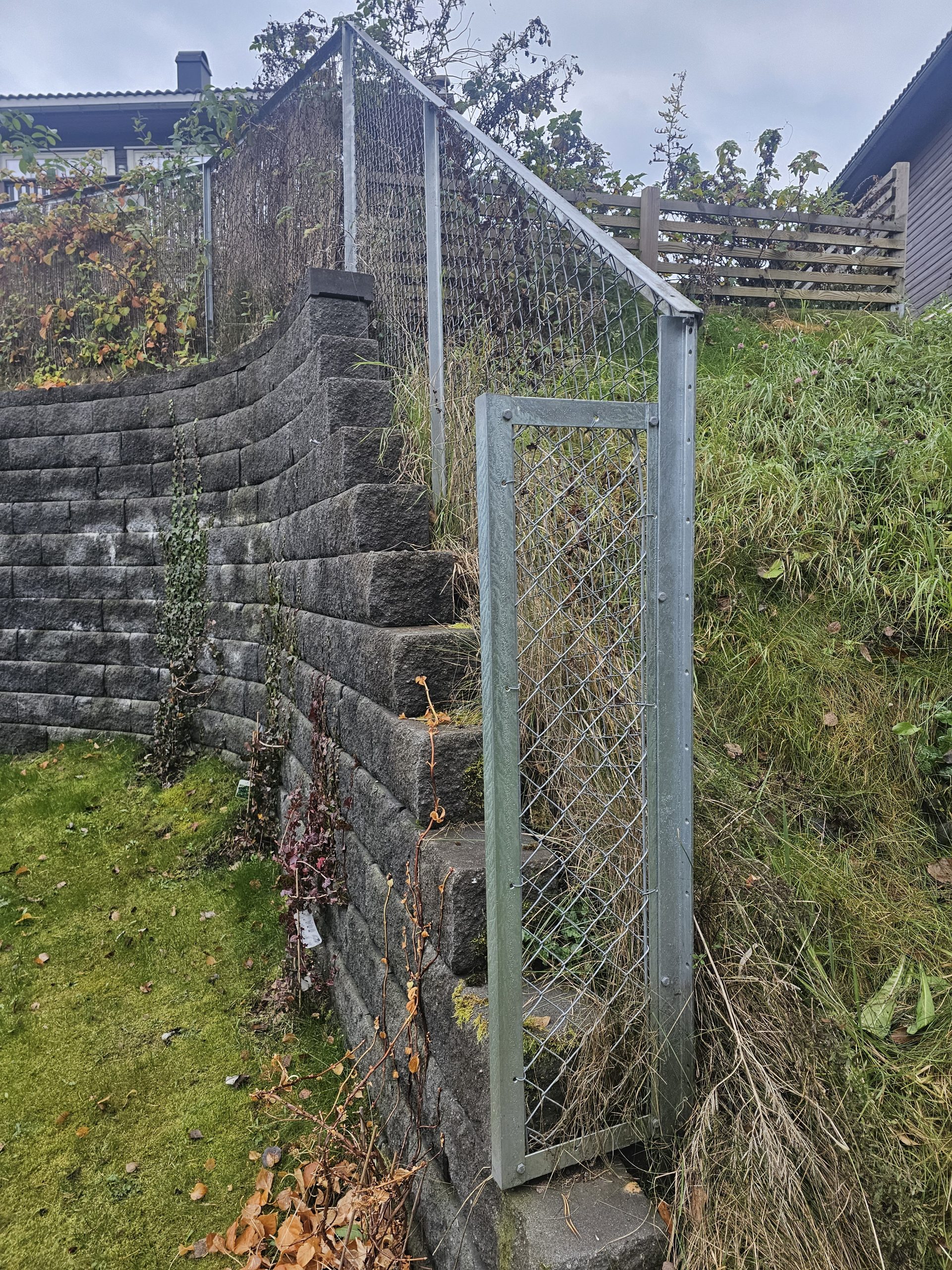

Hvordan bygge støttemur i skråning?
En støttemur i skråning skal holde tilbake jordmasser. Den påvirkes av terrenget bak muren, vann i grunnen, massetype, frost, overlast og hvordan det graves eller fylles i forbindelse med tiltaket.
Derfor bør første spørsmål ikke være hvilken murblokk eller murtype du skal velge, men om skråningen, massene og tiltaket tåler inngrepet. En støttemur med geoteknisk vurdering handler om å dokumentere at muren kan bygges uten å skape ustabilitet, setninger eller skade på egen eller naboens eiendom.
En lav mur på flat og oversiktlig grunn kan være et enkelt tiltak. En støttemur i skråning, nær nabogrense, nær bygg, på leire, i fyllmasser eller i område med mulig kvikkleire kan være en geoteknisk krevende konstruksjon.
Støttemur er et terrenginngrep
En støttemur i skråning er ikke bare en murkonstruksjon. Den er også et terrenginngrep. Når det graves, fylles opp eller etableres en konstruksjon som holder tilbake masser, kan tiltaket påvirke stabiliteten i grunnen og skråningen rundt.
Dersom tiltaket ligger i bratt terreng, på leire, i fyllmasser, under marin grense, nær bekk, ravine eller i et område der kvikkleire kan være relevant, må dette vurderes som en del av dokumentasjonen for sikker byggegrunn.
I saker der støttemuren kan påvirke skredfare eller områdestabilitet, må tiltaket vurderes opp mot kravene i TEK17 § 7-3 om sikkerhet mot skred. For områder med mulig kvikkleire eller sprøbruddmateriale må vurderingen normalt gjøres etter prinsippene i NVEs kvikkleireveileder, med dokumentasjon av områdestabilitet og tilstrekkelig sikkerhet.
For selve muren og den lokale geotekniske konstruksjonen må det også vurderes bæreevne, glidning, velting, jordtrykk, drenering og fundamentering. Dette prosjekteres normalt etter geotekniske prinsipper i Eurokode 7, der relevante sikkerhetsfaktorer og partialfaktorer brukes for å dokumentere at løsningen er stabil.
Det viktige er at muren ikke vurderes isolert. En støttemur kan være stabil som konstruksjon, men likevel gi en uheldig påvirkning på stabiliteten i grunnen og totalstabiliteten i skråningen.
Stabilitet av terrenget er ofte viktigst
Ved støttemur i skråning er stabiliteten av terrenget ofte viktigere enn stabiliteten av selve muren. Muren skal holde tilbake massene som ligger lokalt inntil muren, men murens høyde, plassering, fundamentering, drenering, oppfylling og graving kan påvirke hele skråningen.
Dette undervurderes ofte. En mur kan se solid ut lokalt, men likevel gi en uheldig endring av totalstabiliteten. Det gjelder særlig der muren står i skråning, på leire, i fyllmasser, nær bekk eller ravine, under marin grense eller i områder der kvikkleire kan være relevant.
Derfor bør støttemuren vurderes som en del av terrenget, ikke som et isolert produkt. Murblokker, armering, sålebredde og drenering er viktige detaljer, men de svarer ikke alene ut om skråningen tåler tiltaket.
Start med grunnforhold og terreng
Før en støttemur bygges i skråning, må grunnforholdene vurderes. Det er stor forskjell på berg, morene, sand, leire, fyllmasser og bløte løsmasser.
En støttemur som fungerer godt i faste masser, kan være uegnet på dårlig grunn. Dersom det finnes leire, fyllmasser eller uavklarte løsmasser, kan både bæreevne, setninger og stabilitet bli avgjørende.
Terrenget foran og bak muren er også viktig. En støttemur midt i en skråning påvirker ikke bare punktet der muren står. Den kan endre last, drenering, gravesituasjon og stabilitet i hele skråningen.
Jordtrykk bak støttemuren
En støttemur må tåle jordtrykk fra massene bak muren. Jordtrykket øker med murhøyde, massetype, vanninnhold og belastning på toppen av skråningen.
Dersom det fylles opp bak muren, øker lasten. Dersom det parkeres bil, bygges terrasse, settes opp garasje eller etableres vei nær toppen, øker belastningen ytterligere. Da kan muren få større krefter enn en standard løsning er beregnet for.
Det er derfor risikabelt å dimensjonere en støttemur i skråning kun ut fra en produktbrosjyre. Murtype, høyde, terrenghelning, masser, vannforhold og overlast må vurderes samlet.
Drenering er kritisk
Vann er en av de vanligste årsakene til problemer med støttemurer. Dersom vann samler seg bak muren, øker trykket mot konstruksjonen. I tillegg kan frost, utvasking og erosjon svekke massene over tid.
En støttemur i skråning må derfor ha kontroll på drenering, vannveier og masser bak muren. Dette gjelder særlig der terrenget leder vann mot muren, eller der muren står i leire, fyllmasser eller bløt grunn.
I noen saker kan grunnvann, poretrykk eller overvannshåndtering være viktig for den geotekniske vurderingen.
Fundamentering av støttemur i skråning
Muren må stå på et stabilt fundament. Fundamentet må tåle lasten fra muren, jordtrykket bak og eventuelle tilleggslaster. Dersom underlaget er svakt, ujevnt eller består av fyllmasser, kan muren få skjevsetninger, gli eller deformeres.
God fundamentering handler ikke bare om dybde og bredde på sålen. Det handler også om hva muren står på, hvordan massene under muren oppfører seg, og om muren påvirker skråningen rundt.
Der grunnen er usikker, kan det være nødvendig med grunnundersøkelser eller prøvegraving før muren prosjekteres.
Anleggsfasen kan være mest kritisk
For å bygge støttemur må det ofte graves inn i skråningen. Dette kan redusere stabiliteten midlertidig eller permanent. En skråning som virker stabil før graving, kan bli ustabil når støtte i foten fjernes.
Dette er særlig viktig ved graveskråning, byggegrop, dype utgravinger eller arbeid nær eksisterende bygg. I slike saker må rekkefølge, midlertidig sikring og ferdig løsning vurderes samlet.
En støttemur skal ikke bare være stabil når den er ferdig. Den må også kunne bygges trygt. I enkelte saker kan anleggsfasen være mer kritisk enn ferdig situasjon, fordi terrenget midlertidig mister støtte mens det graves og etableres ny konstruksjon.
Støttemur handler om mer enn selve muren
Geotekniker AS bistår jevnlig i forsikringssaker og skadesaker der støttemurer har deformert seg, fått store riss, glidd ut, kollapset eller blitt satt opp uten tilstrekkelig prosjektering. I mange slike saker er problemet ikke bare selve muren, men hvordan muren påvirker terrenget rundt.
En støttemur skal holde tilbake massene som ligger lokalt inntil muren. Men utforming, plassering, graving, oppfylling, drenering og fundamentering kan også påvirke stabiliteten i grunnen og totalstabiliteten i skråningen. Dette punktet undervurderes ofte.
En mur kan se kraftig ut lokalt, men likevel gi en uheldig endring av stabiliteten i hele skråningen. Dette er særlig viktig i anleggsfasen, når terrenget midlertidig kan miste støtte.
Forskriftsmessig prosjektering av støttemur i skråning krever ofte bedre kunnskap om massene enn man får ved å se på overflaten. I mange saker kan det derfor være nødvendig med grunnundersøkelser eller prøvegraving for å avklare hva muren faktisk skal fundamenteres på.
Er du usikker på om støttemuren krever geoteknisk vurdering, bør dette tas opp tidlig med murleverandør, ansvarlig søker eller geotekniker. Det er langt enklere å vurdere stabilitet, drenering og fundamentering før muren bygges enn etter at skader har oppstått.
Når kreves geoteknisk vurdering?
Geoteknisk vurdering kan være nødvendig når støttemuren står i skråning, er høy, ligger nær bygg eller nabogrense, eller når grunnforholdene er usikre.
Det er særlig aktuelt ved:
- mur i bratt skråning
- mur på leire, fyllmasser eller bløt grunn
- mur nær bolig, garasje, vei eller nabobygg
- mur som krever større graving
- mur med oppfylling bak
- mur nær bekk, ravine eller erosjonsutsatt terreng
- mur i område under marin grense
- mur i eller nær mulig kvikkleireområde
Kommunen kan også kreve dokumentasjon dersom tiltaket påvirker sikker byggegrunn eller innebærer terrengendring som kan få betydning for stabilitet.
Støttemur, marin grense og kvikkleire
Dersom tomten ligger under marin grense, kan det finnes marin leire i området. Det betyr ikke automatisk at det er kvikkleire på tomten, men det kan gjøre det nødvendig å vurdere risikoen nærmere.
Ved støttemur i områder med mulig kvikkleire, sprøbruddmateriale eller registrert kvikkleiresone må tiltaket vurderes ekstra nøye. Graving, fylling og endret belastning kan påvirke stabiliteten.
I slike saker kan det være behov for vurdering av områdestabilitet, ikke bare selve muren. Ved mer krevende saker kan det også være behov for stabilitetsberegning eller kvikkleirerapport.
Forskriftsmessig prosjektering
En støttemur i skråning bør prosjekteres ut fra både lokal murstabilitet og stabilitet i terrenget rundt. For den lokale konstruksjonen må blant annet jordtrykk, bæreevne, glidning, velting, drenering og fundamentering vurderes. Dette hører normalt hjemme i geoteknisk prosjektering etter Eurokode 7.
Dersom tiltaket kan påvirke skredfare eller områdestabilitet, må det i tillegg vurderes opp mot TEK17 § 7-3. I områder med mulig kvikkleire eller sprøbruddmateriale må sikkerheten normalt dokumenteres etter prinsippene i NVEs kvikkleireveileder.
Dette betyr at støttemur i skråning ofte ikke kan løses som et rent produktvalg. Murleverandøren kan ha gode systemløsninger, men de lokale grunnforholdene, terrenget og anleggsfasen må fortsatt vurderes. Er du usikker, bør du ta dette opp med murleverandør, ansvarlig søker eller geotekniker før arbeidene starter.
Praktisk fremgangsmåte
En trygg prosess for støttemur i skråning er vanligvis:
- Avklar høyde, plassering og formål med muren.
- Vurder terreng, skråning, naboforhold og eksisterende bygg.
- Avklar grunnforhold, masser, vann og eventuell marin leire.
- Vurder jordtrykk, drenering og fundamentering.
- Sjekk om kommunen krever søknad eller dokumentasjon.
- Bruk geoteknisk vurdering der muren kan påvirke stabilitet.
- Prosjekter muren før den bygges, ikke etter at problemene oppstår.
For mindre og ukompliserte støttemurer kan prosessen være enkel. For støttemur i skråning bør prosessen være mer kontrollert.
Hva kan gå galt?
Typiske problemer med støttemur i skråning er at muren glir, velter, sprekker, får setninger eller presser ut masser. Noen ganger skyldes dette dårlig drenering. Andre ganger skyldes det svake grunnforhold, for høyt jordtrykk, manglende fundamentering eller graving som har svekket skråningen.
I verste fall kan en feil bygget støttemur føre til skade på nabotomt, bygg, vei, ledninger eller skråningen nedenfor. Derfor bør støttemur i skråning vurderes som et geoteknisk tiltak, ikke bare som et hageprosjekt.
Hva kan Geotekniker AS hjelpe med?
Geotekniker AS kan vurdere støttemur i skråning, grunnforhold, terreng, jordtrykk, drenering, fundamentering, stabilitet og dokumentasjonsbehov.
Vi kan hjelpe med:
- vurdering av om støttemuren krever geoteknisk dokumentasjon
- gjennomgang av kommunens krav
- vurdering av grunnforhold, skråning og naboforhold
- vurdering av behov for grunnundersøkelser eller prøvegraving
- geoteknisk vurdering eller notat
- geoteknisk prosjektering
- uavhengig kontroll der saken krever det
Send gjerne inn kartutsnitt, bilder, høyde på planlagt mur, terrengsnitt, kommunens krav og en kort beskrivelse av tiltaket.
Kontakt Geotekniker AS dersom du skal bygge støttemur i skråning og trenger faglig vurdering.
FAQ
Hvordan bygge støttemur i skråning?
Start med å avklare grunnforhold, murhøyde, terrenghelning, vannforhold, jordtrykk og fundamentering. I skråning bør muren vurderes geoteknisk før den bygges, særlig hvis den er høy, ligger nær bygg eller står på leire, fyllmasser eller usikker grunn.
Er støttemur i skråning et terrenginngrep?
Ja. En støttemur i skråning innebærer ofte graving, oppfylling eller endring av terreng. Dersom tiltaket kan påvirke stabilitet eller skredfare, må dette vurderes som en del av dokumentasjonen.
Må støttemur vurderes etter TEK17 § 7-3?
Dersom støttemuren kan påvirke skredfare, områdestabilitet eller sikker byggegrunn, må tiltaket vurderes opp mot kravene til sikkerhet mot skred. Ved mulig kvikkleire må vurderingen normalt følge prinsippene i NVEs kvikkleireveileder.
Prosjekteres støttemur etter Eurokode 7?
Den geotekniske prosjekteringen av støttemur, fundamentering, jordtrykk og lokal stabilitet gjøres normalt etter geotekniske prinsipper i Eurokode 7. Hvilke vurderinger og sikkerhetsfaktorer som er relevante, avhenger av mur, terreng, grunnforhold og tiltak.
Kan jeg bygge støttemur i skråning selv?
En liten og lav støttemur kan i noen tilfeller bygges som et enkelt tiltak. I skråning, nær nabogrense, ved høy mur eller usikre grunnforhold bør du få faglig vurdering før arbeidene starter.
Hvorfor er drenering viktig bak støttemur?
Vann bak muren øker trykket mot muren og kan gi frostskader, utvasking og ustabilitet. Drenering er derfor en kritisk del av støttemur i skråning.
Når trenger jeg geotekniker for støttemur?
Du bør kontakte geotekniker dersom muren står i skråning, er høy, krever graving, ligger nær bygg eller nabogrense, eller dersom grunnen består av leire, fyllmasser, bløt grunn eller mulig kvikkleire.
Kan støttemur påvirke kvikkleire eller områdestabilitet?
Ja. Graving, fylling og endret belastning kan påvirke stabiliteten i områder med mulig kvikkleire. Da kan det være behov for vurdering av områdestabilitet før tiltaket gjennomføres.
