Grøftedybden alene avgjør ikke om arbeidet er geoteknisk forsvarlig.

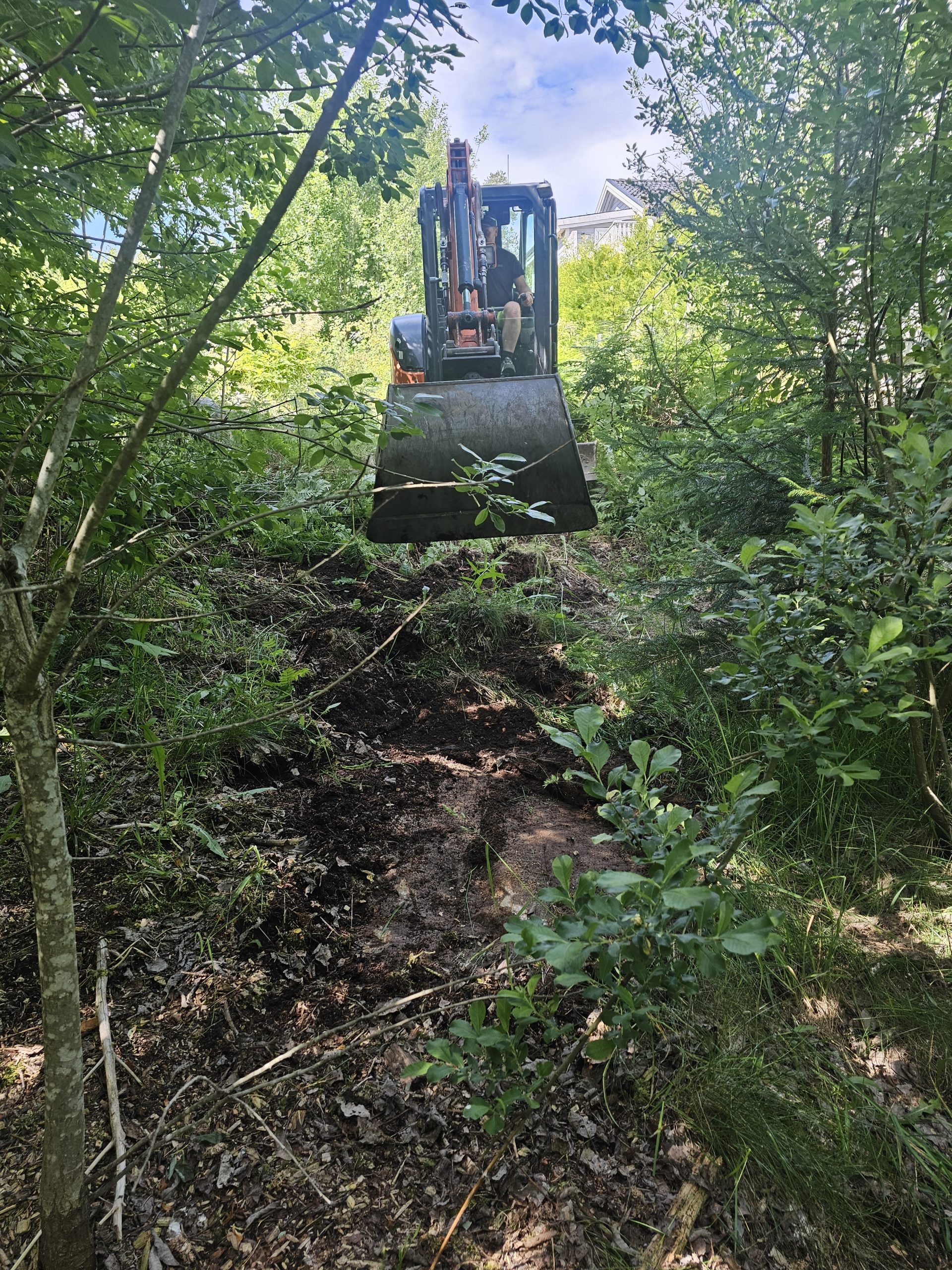

Grøfter graves blant annet for vann og avløp, drenering, strøm og fiber. Selv en kort eller grunn grøft kan få stor betydning dersom den ligger ved en skråning, nær et fundament eller i et område med mulig kvikkleire.
Geotekniker AS utfører ikke graving eller entreprenørarbeid. Vi vurderer grunnforhold, stabilitet og behovet for geoteknisk dokumentasjon eller prosjektering.
Hva må vurderes før graving av grøft?
Før gravingen starter, bør det avklares:
- grøftens trasé, dybde og bredde
- jordarter, lagdeling og massenes fasthet
- terreng og skråninger rundt grøften
- avstand til bygg, fundamenter, veier og støttemurer
- grunnvann, poretrykk og mulig vanninnsig
- plassering av gravemasser, materialer og maskiner
- behov for graveskråning, grøftekasse, spunt eller annen avstivning
- mulig påvirkning på lokal stabilitet, global stabilitet og områdestabilitet
Kart, tidligere rapporter og grunnundersøkelser kan gi viktig informasjon. Kartgrunnlag alene dokumenterer likevel ikke hvilke jordlag eller geotekniske egenskaper som finnes langs den aktuelle grøftetraséen.
Graving og avstiving av grøfter
Graving og avstiving av grøfter må planlegges ut fra grunnforholdene, omgivelsene og konsekvensene av svikt. Aktuelle sikringsprinsipper kan være:
- grøftevegger med forsvarlig helning
- prefabrikkert grøftekasse
- annen avstivning
- spunt
- seksjonsvis graving
- kontrollert plassering av gravemasser og maskiner
En graveskråning krever tilstrekkelig plass og må tilpasses jordart, vann og belastninger. En grøftekasse kan beskytte arbeidsrommet mot lokale utrasinger, mens spunt kan være aktuelt ved dypere eller mer krevende utgravinger.
Løsningene har ulike funksjoner. Lokal sikring av grøften dokumenterer ikke automatisk at bygg, fundamenter, skråninger eller terrenget rundt grøften er stabile.
Forskrift om graving og avstiving av grøfter
Uttrykket «forskrift om graving og avstiving av grøfter» brukes fortsatt, men gjeldende krav til gravearbeid finnes i forskrift om utførelse av arbeid, kapittel 21.
Regelverket stiller blant annet krav til:
- kartlegging og risikovurdering
- nødvendig opplæring og kompetanse
- planlegging og kontroll
- plassering av gravemasser
- sikker adkomst og rømningsvei
- forsvarlig helling eller avstivning
Ved graving dypere enn 1,25 meter skal det utarbeides en plan for arbeidet. Planens innhold og funksjon er nærmere omtalt i artikkelen om grøfteplan.
Gravegroper dypere enn 2 meter skal avstives eller gis forsvarlig helling. Også grunnere grøfter må sikres når det foreligger særlige faremomenter. Se Arbeidstilsynets veiledning om gravearbeid for de arbeidsmiljømessige kravene.
Graving av grøft grunnere enn 1,25 meter
Grensen på 1,25 meter er ikke en geoteknisk sikkerhetsgrense. Den utløser bestemte krav til plan og opplæring, men innebærer ikke at grunnere graving alltid er forsvarlig.
En grøft som bare er 10 centimeter dyp, kan i verste fall redusere stabiliteten dersom den graves i foten av en kritisk skråning. Grøften kan fjerne støtte der en lang glideflate kommer ut, selv om den lokale grøfteveggen er lav.
Det må skilles mellom:
- Lokal stabilitet, som gjelder selve grøften og grøfteveggene.
- Global stabilitet, som gjelder større deler av skråningen eller terrenget.
- Områdestabilitet, som blant annet omfatter sikkerhet mot kvikkleireskred.
En liten grøft kan derfor være enkel lokalt, men samtidig påvirke stabiliteten i grunnen langt utenfor arbeidsområdet.
Graving av grøft nær skråning eller bygg
Graving ved foten av en skråning kan fjerne masser som bidrar til stabiliteten. Før det graves langs en skråningsfot eller langs en skråning som heller mer enn 1:10 inn mot grøftesiden, krever regelverket vurdering av en person med nødvendige geotekniske kunnskaper.
Graving nær bygg, fundamenter, veier eller støttemurer kan redusere sidestøtten i grunnen. Mulige konsekvenser er utrasing, deformasjoner og setninger i grunnen.
Risikoen avhenger blant annet av avstand, fundamenteringsnivå, grøftedybde, jordstyrke, lagdeling, vann og belastninger ved grøftekanten. En grøftekasse beskytter ikke nødvendigvis konstruksjonen eller terrenget utenfor kassen.
Ved graving nær bygg eller mur kan det være nødvendig å vurdere fundamentering, jordtrykk og risikoen for setninger.
Graving av grøft i områder med mulig kvikkleire
Under marin grense kan det finnes marin leire, sprøbruddmateriale eller kvikkleire. Slike masser kan også finnes utenfor kartlagte kvikkleiresoner og under fastere topplag.
Ved mulig kvikkleire er det ikke tilstrekkelig å kontrollere om den lokale grøfteveggen står. En lang og dyp glideflate kan gå gjennom kvikkleire og komme ut ved grøften eller i skråningen nedenfor.
Områdestabiliteten kan ikke forverres til et uakseptabelt nivå. Sikkerheten må dokumenteres i samsvar med NVEs kvikkleireveileder, også når grøften er grunn, smal eller kort.
Dette gjelder også ved bruk av grøftekasse eller spunt. Slike konstruksjoner kan sikre den lokale utgravingen, men dokumenterer ikke nødvendigvis områdestabiliteten eller sikkerheten for lange og dype glideflater.
Vann, grunnvann og ustabil grøftebunn
Vanninnsig kan føre til oppbløting, erosjon, utvasking og ustabile grøftesider. I sand og silt kan vannstrømning føre til at massene renner inn i grøften. I leire kan endringer i poretrykk påvirke jordas styrke og stabilitet.
Pumping kan senke grunnvannet utenfor grøften. Dette kan føre til setningsskader ved grunnvannssenkning på bygg, veier og ledninger.
Ved høyt vanninnsig, bløt grøftebunn eller fare for bunnoppressing bør vannhåndteringen inngå i den geotekniske vurderingen.
Grøftekasse, graveskråning eller spunt?
Graveskråning innebærer at grøfteveggen gis en helning tilpasset grunnforholdene. Løsningen krever tilstrekkelig plass.
Grøftekasse er primært et lokalt arbeidssikringstiltak. Kassen må brukes innenfor de dybdene, jordartene og belastningene den er beregnet for.
Spunt kan holde tilbake jord og begrense utgravingens utstrekning. Spunten må dimensjoneres for blant annet jordtrykk, vanntrykk, laster og deformasjoner.
Valget må bygge på grunnforhold, grøftedybde, vann, tilgjengelig plass og konsekvensene av svikt. Ingen av løsningene fjerner behovet for å vurdere stabiliteten utenfor selve grøften.
Graving av VA-grøft
Ved graving for vannledning, avløp, stikkledning eller overvannsrør må grunnforholdene vurderes sammen med den tekniske VA-løsningen.
Grøftens dybde, bredde, fall og trasé kan påvirke behovet for sikring, vannhåndtering og stabilitetsvurdering. Les mer om VA-grøft og grunnforhold.
Geotekniker AS prosjekterer ikke selve røranlegget. Vi vurderer grøften som et geoteknisk inngrep og avklarer behovet for dokumentasjon og prosjektering.
Når krever graving av grøft geoteknisk vurdering?
Geoteknisk vurdering kan være nødvendig når grøften:
- ligger ved en skråning, ravine, bekk eller terrengfot
- ligger under marin grense eller i et område med mulig kvikkleire
- graves nær bygg, fundament, vei eller støttemur
- går gjennom bløt leire, silt, torv eller ukjente fyllmasser
- har høyt grunnvann eller betydelig vanninnsig
- krever spunt, krevende avstivning eller bratte gravesider
- kan føre til setninger eller grunnvannssenkning
- omfattes av krav om dokumentasjon av sikker byggegrunn
En geoteknisk vurdering kan avklare om eksisterende informasjon er tilstrekkelig, eller om det er behov for grunnundersøkelser, stabilitetsberegning eller geoteknisk prosjektering.
Hva kan Geotekniker AS bidra med?
Geotekniker AS kan vurdere:
- grunnforhold og tilgjengelig dokumentasjon
- lokal stabilitet, global stabilitet og områdestabilitet
- påvirkning på bygg, fundamenter og skråninger
- mulig kvikkleire og krav etter NVEs veileder
- vanninnsig, grunnvann og setningsrisiko
- behov for grunnundersøkelser, beregninger og prosjektering
Vi utfører ikke graving, grøfting, VA-arbeid eller annet entreprenørarbeid. Bistanden gis som et konkret faglig oppdrag med skriftlig vurdering eller prosjekteringsgrunnlag.
Send inn grøftesaken for vurdering
Send adresse eller gårds- og bruksnummer, situasjonsplan, grøftetrasé, planlagt dybde og informasjon om nærliggende bygg, skråninger, bekker eller veier.
Legg gjerne ved kommunalt brev, tidligere grunnundersøkelser og bilder av terrenget. Da kan Geotekniker AS vurdere hvilket faglig nivå saken krever.
Ofte stilte spørsmål
Må alle grøfter ha en grøfteplan?
Ved graving dypere enn 1,25 meter skal det utarbeides en plan for arbeidet. Grunnere grøfter krever fortsatt risikovurdering og forsvarlig utførelse.
Er en grøft grunnere enn 1,25 meter alltid trygg?
Nei. En grunn grøft kan påvirke en skråning, et fundament eller områdestabiliteten. Dybdegrensen er ikke en generell geoteknisk sikkerhetsgrense.
Er grøftekasse nok for å sikre en grøft?
Ikke alltid. Grøftekassen kan sikre arbeidsrommet lokalt, men dokumenterer ikke automatisk global stabilitet, setningsfare eller områdestabilitet.
Kan man grave grøft i et kvikkleireområde?
Det kan være mulig, men gravingen må ikke redusere områdestabiliteten til et uakseptabelt nivå. Også små inngrep kan kreve geoteknisk vurdering eller prosjektering.
Når må grøften avstives?
Gravegroper dypere enn 2 meter skal avstives eller gis forsvarlig helling. Også grunnere grøfter må sikres når det foreligger særlige faremomenter.
Utfører Geotekniker AS grøftegraving?
Nei. Geotekniker AS utfører ikke grave- eller entreprenørarbeid. Vi vurderer grunnforhold, stabilitet og behovet for geoteknisk dokumentasjon.
