Kalksementpeler brukes når svake jordmasser må forbedres før bygging, graving, terrengendring eller sikringstiltak. Metoden kalles også KC-peler, kalk-sement-stabilisering eller dypstabilisering med bindemidler. Felles for begrepene er at kalk, sement eller andre bindemidler blandes inn i grunnen for å øke fasthet, stivhet og stabilitet.
I Norge har kalksementpeler fått økende betydning i prosjekter med bløt leire, marin leire, kvikkleire og krevende stabilitetsforhold. Metoden kan forbedre setningsegenskaper og bæreevne, slik at direktefundamentering kan bli mulig. Samtidig kan kalksementpeler fungere som stabiliserende tiltak for graveskråninger, byggegroper, fyllinger og skråninger.
Det betyr at man i enkelte prosjekter kan løse flere geotekniske problemer med samme tiltak. Men kalksementpeler er ikke en standardløsning. Løsningen må vurderes ut fra grunnforhold, stabilitet, setninger, poretrykk, utførelse, kontroll og krav til dokumentasjon.
Hva er kalksementpeler?

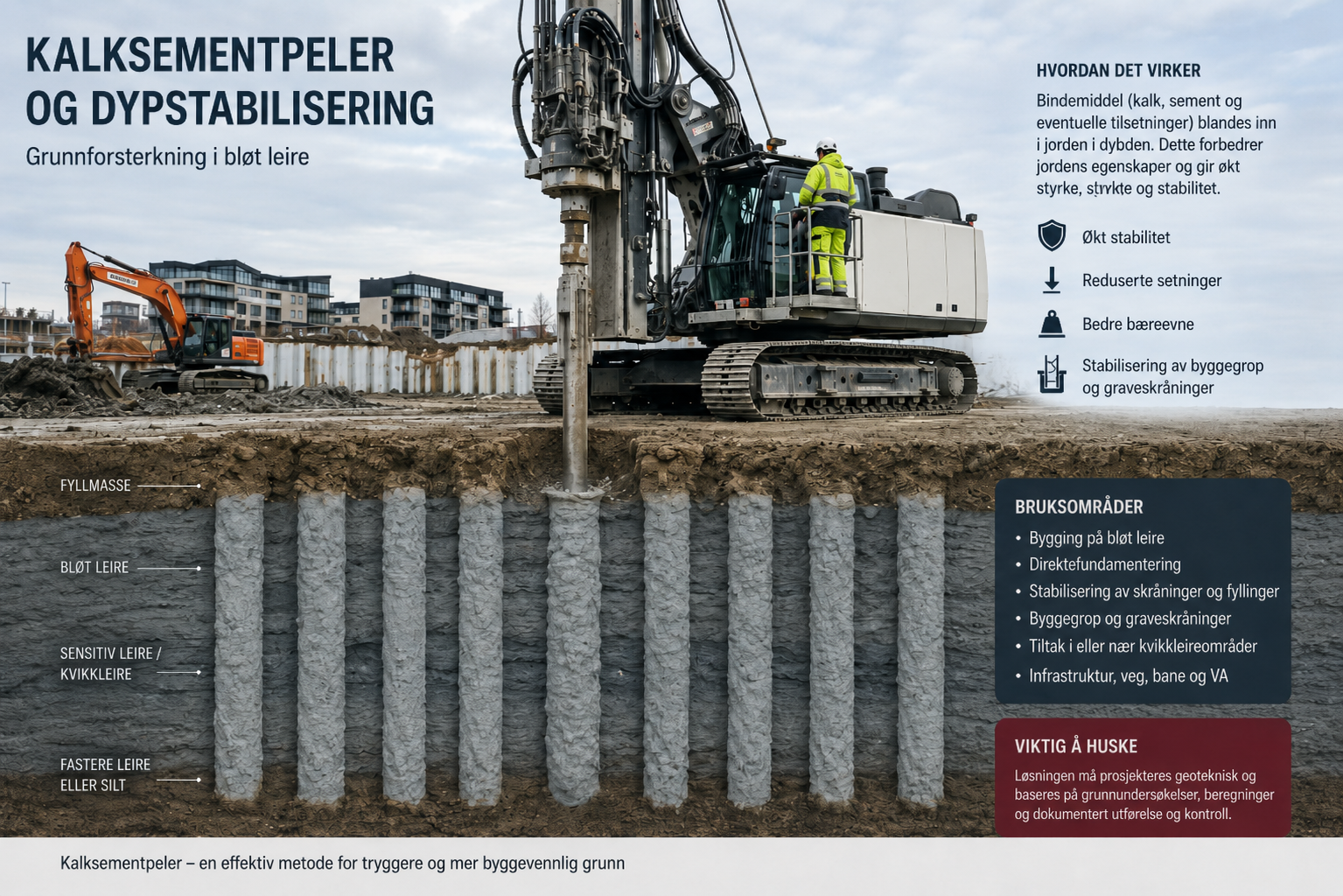

Kalksementpeler er søyler av stabilisert jord som etableres nede i grunnen. En rigg blander bindemiddel inn i leire eller silt, slik at massene får høyere styrke og stivhet enn de opprinnelige jordmassene.
Metoden brukes særlig der grunnen består av bløt leire, sensitiv leire, marin leire eller kvikkleire. Målet kan være å forbedre stabilitet, redusere deformasjoner, øke bæreevne eller gjøre det mulig å gjennomføre et tiltak uten at sikkerheten forverres.
Kalksementpeler er en form for grunnforsterkning, men de må ikke forveksles med enkel masseutskifting eller vanlig fundamentering. Her forbedres jordmassene i dybden, og virkningen må dokumenteres geoteknisk.
Hva betyr dypstabilisering?
Dypstabilisering betyr at jordmassene forbedres under terrengnivå. I stedet for å grave bort dårlige masser, blandes bindemiddel inn i grunnen der problemet ligger.
Dette kan være aktuelt der svake lag ligger så dypt at vanlig masseutskifting ikke er praktisk, eller der graving kan gi større risiko enn selve grunnforsterkningen. Dypstabilisering kan også brukes som del av et større sikringstiltak i skråninger, fyllinger, byggegroper eller områder med krevende stabilitet.
I praksis brukes begrepene kalksementpeler, KC-peler, kalk-sement-stabilisering og dypstabilisering ofte om nærliggende løsninger. For byggesak og prosjektering er det viktigste hva tiltaket skal oppnå, hvordan det virker i grunnen og hvordan virkningen dokumenteres.
Når brukes kalksementpeler?
Kalksementpeler kan være aktuelt når grunnen ikke har tilstrekkelig styrke eller stivhet for planlagt tiltak. Typiske situasjoner er:
- bygging på bløt leire eller sensitiv leire
- direktefundamentering der grunnen må forbedres først
- stabilisering av graveskråninger og byggegroper
- stabilisering av skråninger, fyllinger eller terrenginngrep
- tiltak i eller nær kvikkleireområder
- behov for bedre bæreevne
- reduksjon av setninger i grunnen
- stabilisering i forbindelse med veg, bane, VA, bygg eller infrastruktur
For mindre byggesaker kan kalksementpeler være for omfattende. For større tiltak, kritiske grunnforhold eller prosjekter i kvikkleireområder kan metoden derimot være relevant som del av en geoteknisk løsning.
Kalksementpeler kan løse flere problemer samtidig
En viktig styrke ved kalksementpeler er at metoden kan gi effekt på flere geotekniske problemer samtidig. Grunnforsterkningen kan forbedre setningsegenskapene og øke stivheten i grunnen. I noen prosjekter kan dette gjøre direktefundamentering mulig der opprinnelig grunn ellers ville vært for svak eller for setningsutsatt.
Samtidig kan kalksementpeler brukes som stabiliserende tiltak. I byggegroper, graveskråninger, skråninger og fyllinger kan stabiliserte soner bidra til bedre sikkerhet mot utglidning eller deformasjoner. Dermed kan samme tiltak i noen prosjekter både være et fundamenteringstiltak og et stabilitetstiltak.
Dette kan være en stor fordel, men det øker også kravene til prosjektering. Dersom kalksementpeler skal brukes både for direktefundamentering og for stabilisering av byggegrop, graveskråning eller terreng, må begge funksjonene dokumenteres. Geotekniker må vurdere bæreevne, setninger, stabilitet i grunnen, deformasjoner, poretrykk, utførelse og kontroll samlet.
Kalksementpeler i bløt leire og marin leire
Bløt leire kan ha lav skjærfasthet og stor setningsrisiko. Når slike masser belastes med bygg, fylling, støttemur eller terrengendring, kan grunnen deformeres eller få for lav stabilitet.
I områder under marin grense kan det også finnes marin leire, sensitiv leire eller kvikkleire. Da må tiltaket vurderes i sammenheng med marin leire, kvikkleire og eventuell områdestabilitet.
Kalksementpeler kan i slike tilfeller bidra til økt styrke og bedre deformasjonsegenskaper i grunnen. Men installasjon, peleplassering, bindemiddel, dimensjonering og kontroll må tilpasses faktiske grunnforhold. Feil løsning kan gi utilstrekkelig effekt eller uheldige konsekvenser.
Kalksementpeler og kvikkleire
I kvikkleireområder er spørsmålet ofte ikke bare om selve tiltaket kan bygges, men om tiltaket kan forverre stabiliteten i et større område.
Kalksementpeler kan brukes som stabiliserende tiltak i kvikkleire og sensitiv leire. Samtidig krever slike saker særlig forsiktighet. Grunnforsterkning må ses i sammenheng med løsneområde, utløpsområde, terreng, poretrykk, erosjon, lastendringer og krav til sikkerhet.
Der tiltaket ligger i eller nær et mulig kvikkleireområde, kan det være behov for kvikkleirerapport, stabilitetsberegning og dokumentasjon av at tiltaket ikke forverrer områdestabiliteten.
Kalksementpeler, bæreevne og setninger
Kalksementpeler kan forbedre bæreevne og redusere deformasjoner, men løsningen må dimensjoneres riktig. Det er ikke nok å vite at grunnen er “stabilisert”. Geotekniker må vurdere hvordan lastene faktisk overføres, hvor dype og tette pelene bør være, og hvordan stabilisert og ustabilisert grunn virker sammen.
Dette er særlig viktig ved:
- direktefundamentering på forbedret grunn
- bygg på bløt leire
- fyllinger og terrengheving
- fundamenter nær skråninger
- støttemurer og jordtrykk
- byggegrop og graveskråninger
- anleggsbelastning og midlertidige faser
- setningsømfintlige nabobygg eller konstruksjoner
Dersom hovedproblemet er lokal bæreevne, må løsningen vurderes mot bæreevne og setninger i grunnen. Dersom hovedproblemet er stabilitet, må løsningen normalt vurderes gjennom stabilitetsberegninger.
Kalksementpeler ved byggegrop og graveskråning
Kalksementpeler kan også brukes som stabiliserende tiltak ved graving. Dette kan være aktuelt der en byggegrop, grøft eller graveskråning etableres i bløt leire eller andre svake masser.
I slike tilfeller er det ikke bare helningen på graveskråningen som avgjør sikkerheten. Underliggende bløte masser, poretrykk, terrengform, nærliggende konstruksjoner, anleggsbelastning og totalstabilitet kan være like viktige. Kalksementpeler kan bidra til å øke stabiliteten, men effekten må beregnes og dokumenteres.
For byggegroper må løsningen vurderes sammen med byggegrop og geoteknikk, graveskråning, jordtrykk, poretrykk og geoteknisk overvåking der dette er relevant.
Hvorfor krever kalksementpeler geoteknisk prosjektering?
Kalksementpeler er et geoteknisk tiltak som endrer egenskapene til grunnen. Det betyr at løsningen må prosjekteres, ikke bare velges.
En geoteknisk prosjektering må blant annet vurdere:
- jordart, lagdeling og styrkeparametere
- dybde og utstrekning av svake lag
- poretrykk og grunnvann
- ønsket styrkeøkning
- pelens diameter, dybde, mønster og avstand
- lastvirkning fra bygg, fylling eller terrengendring
- stabilitet før, under og etter tiltak
- setninger og deformasjoner
- utførelsesrekkefølge og anleggsfase
- behov for kontroll, prøving og overvåking
Derfor bør kalksementpeler kobles til geoteknisk prosjektering, ikke bare til en generell vurdering av grunnforhold. I mange saker må prosjekteringen bygge på grunnundersøkelser og vurdering av både lokal stabilitet og områdestabilitet.
Grunnundersøkelser før kalksementpeler
Før kalksementpeler kan vurderes seriøst, må grunnforholdene dokumenteres. Det kan være behov for sonderinger, prøvetaking, laboratorieforsøk og vurdering av poretrykk.
Relevante undersøkelser kan være:
- totalsondering
- CPTU
- prøveserier
- laboratorieforsøk
- poretrykksmåling
- kartlegging av bergnivå og lagdeling
Uten godt nok grunnlag blir prosjekteringen usikker. En løsning som ser riktig ut på tegning, kan være feil dersom leira, lagdelingen eller poretrykket er annerledes enn antatt. Derfor bør kalksementpeler normalt vurderes sammen med grunnundersøkelser og nødvendig geoteknisk rapport eller vurdering.
Kontroll og dokumentasjon
Kalksementpeler må kontrolleres. Det er ikke nok at pelene etableres; man må også kunne dokumentere at tiltaket har fått ønsket kvalitet og virkning.
Kontroll kan omfatte vurdering av utførelse, bindemiddelmengde, pelgeometri, oppnådd styrke, homogenitet, prøving og samsvar med prosjektert løsning. I større eller mer krevende saker kan det også være aktuelt med geoteknisk overvåking eller uavhengig kontroll.
For tiltak i kvikkleireområder, nær skråninger eller ved kritisk infrastruktur kan kontrollnivået være avgjørende for at løsningen skal kunne aksepteres av kommune, byggherre eller annen myndighet.
Klima, bindemidler og utvikling
Kalk og sement kan gi betydelige klimagassutslipp. Derfor pågår det forskning og utvikling på mer klimavennlig bruk av bindemidler i grunnforsterkning. Dette kan handle om redusert bindemiddelmengde, alternative bindemidler, bedre dokumentasjon av nødvendig styrke og mer presis bruk av kalksementpeler der tiltaket faktisk gir størst geoteknisk effekt.
Klimahensyn endrer likevel ikke hovedkravet: løsningen må gi tilstrekkelig sikkerhet, styrke, stivhet og dokumentert virkning. Mer klimavennlig bindemiddelbruk må derfor vurderes sammen med geoteknisk prosjektering, laboratorieforsøk, utførelse og kontroll.
For byggherre og prosjekterende betyr dette at kalksementpeler ikke bare er et spørsmål om metodevalg. Det er også et spørsmål om riktig dimensjonering, riktig dokumentasjonsnivå og riktig balanse mellom sikkerhet, gjennomførbarhet og miljø.
Kalksementpeler er ikke alltid riktig løsning
Selv om kalksementpeler kan være et sterkt tiltak, er det ikke alltid riktig metode. I noen saker kan andre løsninger være mer aktuelle, for eksempel masseutskifting, kompensert fundamentering, peler, terrengavlastning, motfylling, endret plassering eller redusert terrenginngrep.
Valg av tiltak avhenger av hva problemet faktisk er. Er det bæreevne? Setninger? Lokal skråningsstabilitet? Områdestabilitet? Grunnvann? Nabobygg? Anleggsfase? Kommunalt krav?
Dette må avklares før man velger metode. Kalksementpeler bør ikke brukes som et generelt svar på “dårlig grunn”. De bør brukes der beregninger, undersøkelser og prosjektering viser at metoden er egnet.
Når bør kalksementpeler vurderes geoteknisk?
Kalksementpeler eller dypstabilisering bør vurderes geoteknisk når planlagt tiltak berører svake masser og det er risiko for stabilitetsproblemer, setninger eller utilstrekkelig bæreevne.
Det kan være aktuelt å sende saken til vurdering dersom:
- kommunen krever geoteknisk dokumentasjon
- tomten ligger under marin grense
- tiltaket ligger i eller nær kvikkleireområde
- tiltaket gjelder direktefundamentering på bløt grunn
- det skal fylles opp, graves ut eller endres terreng
- det skal etableres byggegrop, grøft eller graveskråning
- tiltaket ligger nær skråning, bekk, ravine eller fylling
- tidligere rapport anbefaler grunnforsterkning
- entreprenør eller prosjekterende vurderer KC-peler eller dypstabilisering
Geotekniker AS kan vurdere rapporter, kommunale krav, tegninger og grunnlag for å avklare om kalksementpeler, supplerende undersøkelser, stabilitetsberegning eller annen geoteknisk prosjektering kan være riktig neste steg.
Send grunnlag for vurdering
Har du fått krav om geoteknisk dokumentasjon, eller vurderes kalksementpeler i et prosjekt?
Send adresse, gårds- og bruksnummer, situasjonsplan, tegninger, tidligere rapporter, kommunalt brev og en kort beskrivelse av tiltaket. Geotekniker AS kan gjøre en formell faglig gjennomgang og vurdere riktig dokumentasjonsnivå, behov for grunnundersøkelser, stabilitetsberegning, kvikkleirerapport eller geoteknisk prosjektering.
Faglige rammer
Kalksementpeler og dypstabilisering må vurderes innenfor relevante geotekniske standarder, veiledere og prosjektkrav. Norsk Geoteknisk Forening har egen veiledning for dypstabilisering med bindemidler, ofte omtalt i sammenheng med kalk-sement-stabilisering og grunnforsterkning med kalksementpeler.
For tiltak i kvikkleireområder er NVE veileder 1/2019 om sikkerhet mot kvikkleireskred sentral. NVE har også egne moduler i Sikringshåndboka som omtaler kalk-/sementstabilisering som sikringstiltak.
Ofte stilte spørsmål om kalksementpeler
Hva er forskjellen på kalksementpeler og KC-peler?
KC-peler er en forkortelse for kalksementpeler. Begrepene brukes ofte om samme type grunnforsterkning, der kalk, sement eller andre bindemidler blandes inn i grunnen for å forbedre styrke, stivhet og stabilitet.
Hva er dypstabilisering?
Dypstabilisering betyr at jordmassene forbedres nede i grunnen. Kalksementpeler er en vanlig form for dypstabilisering i bløt leire, sensitiv leire og kvikkleire.
Kan kalksementpeler gjøre direktefundamentering mulig?
Ja, i noen prosjekter kan kalksementpeler forbedre bæreevne og setningsegenskaper slik at direktefundamentering blir mulig. Dette må dokumenteres gjennom geoteknisk prosjektering og vurdering av last, setninger, stabilitet og utførelse.
Kan kalksementpeler stabilisere en byggegrop eller graveskråning?
Ja, kalksementpeler kan brukes som stabiliserende tiltak for byggegrop, graveskråning eller skråning. Effekten må beregnes og dokumenteres, særlig i bløt leire, marin leire eller kvikkleireområder.
Brukes kalksementpeler i kvikkleire?
Ja, kalksementpeler kan brukes som stabiliserende tiltak i kvikkleire og sensitiv leire. Det krever geoteknisk prosjektering, dokumentasjon og kontroll, fordi tiltaket må vurderes mot både lokal stabilitet og områdestabilitet.
Kan kalksementpeler erstatte grunnundersøkelser?
Nei. Kalksementpeler forutsetter normalt et godt grunnlag fra grunnundersøkelser. Uten kunnskap om jordart, lagdeling, styrke og poretrykk er det ikke mulig å prosjektere løsningen sikkert.
Er kalksementpeler aktuelt for enebolig?
Det kan være aktuelt i spesielle tilfeller, men metoden er ofte mer relevant for større tiltak, krevende grunnforhold, fyllinger, infrastruktur eller stabilisering i kvikkleireområder. For enebolig må behovet vurderes konkret.
Må kalksementpeler prosjekteres av geotekniker?
Ja, normalt må kalksementpeler prosjekteres geoteknisk. Løsningen påvirker bæreevne, stabilitet, setninger, poretrykk og utførelse, og må tilpasses faktiske grunnforhold og krav i saken.
