Vannlinjeberegning – beregning av vannstand i elver og bekker

Vannlinjeberegning brukes til å beregne hvor høyt vannet kan stå langs en elv eller bekk ved bestemte vannføringer

Beregningen gir grunnlag for å vurdere flomvannstand, oppstuving, flomkoter og konsekvenser for bygninger, veier, bruer og andre tiltak nær vassdrag. Geotekniker AS bistår med vannlinjeberegninger og tilhørende hydrologiske og hydrauliske vurderinger i hele Norge.

Hva er vannlinjeberegning?

En vannlinjeberegning er en hydraulisk beregning som beskriver vannoverflatens høyde langs en elv, bekk eller annen åpen vannvei. Resultatet viser hvordan vannstanden varierer gjennom vassdraget ved en gitt vannføring, for eksempel under en dimensjonerende flomhendelse.

Vannlinjen påvirkes blant annet av elveløpets geometri, bunnforhold, helning, ruhet, innsnevringer og vannstanden nedstrøms. To elvestrekninger med samme vannføring kan derfor ha svært forskjellige vannstander.

Resultatet kan presenteres som vannstandskoter langs vassdraget, lengdeprofiler eller som grunnlag for kart som viser områder utsatt for oversvømmelse. Vannlinjeberegninger brukes særlig når man trenger å vite hvor høyt flomvannet kan nå ved en eiendom, en konstruksjon eller et planlagt tiltak.

Forskjellen mellom flomberegning og vannlinjeberegning

Flomberegning og vannlinjeberegning er to nært beslektede, men forskjellige beregninger.

En flomberegning fastsetter hvor stor vannføringen kan bli ved en flom med et bestemt gjentaksintervall. Vannføringen oppgis normalt i kubikkmeter per sekund (m³/s). En vannlinjeberegning bruker denne vannføringen som grunnlag for å beregne vannstanden langs vassdraget.

Det betyr at en beregnet 200-årsflom ikke automatisk forteller hvor høyt vannet vil stå ved en bestemt bygning. For å finne flomvannstanden må vannføringen vurderes sammen med de hydrauliske forholdene i vassdraget.

En vannlinjeberegning inngår ofte i en bredere hydraulisk analyse, der også vannhastigheter, strømningsforhold, hydraulisk kapasitet og konsekvenser av ulike tiltak kan være relevante.

Når er vannlinjeberegninger nødvendige?

Vannlinjeberegninger kan være nødvendige når vannstanden langs et vassdrag må dokumenteres, eller når eksisterende kart og opplysninger ikke gir tilstrekkelig grunnlag for å vurdere flomfare.

Typiske situasjoner er nybygg, tilbygg eller annen utbygging nær elv eller bekk, fastsettelse av dimensjonerende flomvannstand og nødvendig byggehøyde, reguleringsplaner som krever dokumentasjon av flomsikkerhet, vurdering av oppstuving ved bruer, kulverter og bekkelukkinger, terrengendringer og fyllinger som påvirker vannveier, planlegging av flomvoller og andre sikringstiltak samt kartlegging av flomutbredelse langs vassdrag.

Behovet avhenger av tiltakets beliggenhet, lokale forhold og hvilken dokumentasjon som kreves. I enkelte saker kan tilgjengelige flomdata og en avgrenset faglig vurdering være tilstrekkelig. I andre saker vil det være nødvendig med en stedsspesifikk vannlinjemodell.

Ved plan- og byggesaker må resultatene vurderes opp mot kravene til sikkerhet mot flom og den sikkerhetsklassen som gjelder for tiltaket.

Beregning av flomvannstand og sikker byggehøyde

Et viktig bruksområde for vannlinjeberegninger er å fastsette dimensjonerende flomvannstand ved en eiendom eller et planlagt byggverk.

Beregningen kan vise hvilken vannstand som forventes ved forskjellige flomstørrelser, blant annet 20-, 200- og 1000-årsflom. Disse gjentaksintervallene svarer til sikkerhetsklassene F1, F2 og F3 i TEK17 § 7-2, forutsatt at ikke særskilte unntak eller andre bestemmelser kommer til anvendelse.

Den beregnede flomvannstanden brukes som grunnlag for å vurdere nødvendig byggehøyde, plassering av konstruksjoner og eventuelle flomsikringstiltak.

Sikker byggehøyde er ikke nødvendigvis lik den beregnede flomvannstanden. Vurderingen må ta hensyn til usikkerhet i beregningene, klimaendringer, relevante sikkerhetspåslag og andre forhold som kan påvirke flomsikkerheten.

Der en eiendom ligger nær elv eller bekk, kan relativt små høydeforskjeller ha stor betydning for om et planlagt tiltak blir berørt av flom. En stedsspesifikk flomfarevurdering kan være nødvendig for å dokumentere om den planlagte løsningen tilfredsstiller sikkerhetskravene.

Vannlinjeberegning ved bruer, kulverter og oppstuving

Bruer, kulverter, stikkrenner og innsnevringer kan påvirke vannstanden i et vassdrag. Dersom den hydrauliske kapasiteten begrenses, kan vannet stuves opp og gi høyere vannstand oppstrøms konstruksjonen.

Oppstuving kan oppstå selv om den aktuelle elvestrekningen ellers har god kapasitet. Hvor stor påvirkningen blir, avhenger blant annet av konstruksjonens utforming, vannføringen, lokale strømningsforhold og nedstrøms vannstand.

Ved vannlinjeberegning kan det være aktuelt å undersøke om en eksisterende eller planlagt konstruksjon medfører økt vannstand, og hvilke områder som eventuelt blir berørt. Dette er særlig relevant ved nye bruer, ombygging av kulverter, bekkelukkinger, veganlegg og terrenginngrep nær vassdrag.

Vurderingen bør også omfatte forhold som drivgods, is og mulig blokkering der dette kan påvirke flomsikkerheten. Slike forhold fanges ikke nødvendigvis opp av en ordinær modellberegning alene.

En hydraulisk beregning kan derfor være nødvendig selv om det finnes eksisterende flomkart for området.

Vannlinjemodellering med 1D og 2D

Vannlinjeberegninger utføres ofte ved hjelp av numeriske hydrauliske modeller. Valg av modell avhenger av vassdragets geometri, strømningsforhold, datagrunnlag og formålet med beregningen.

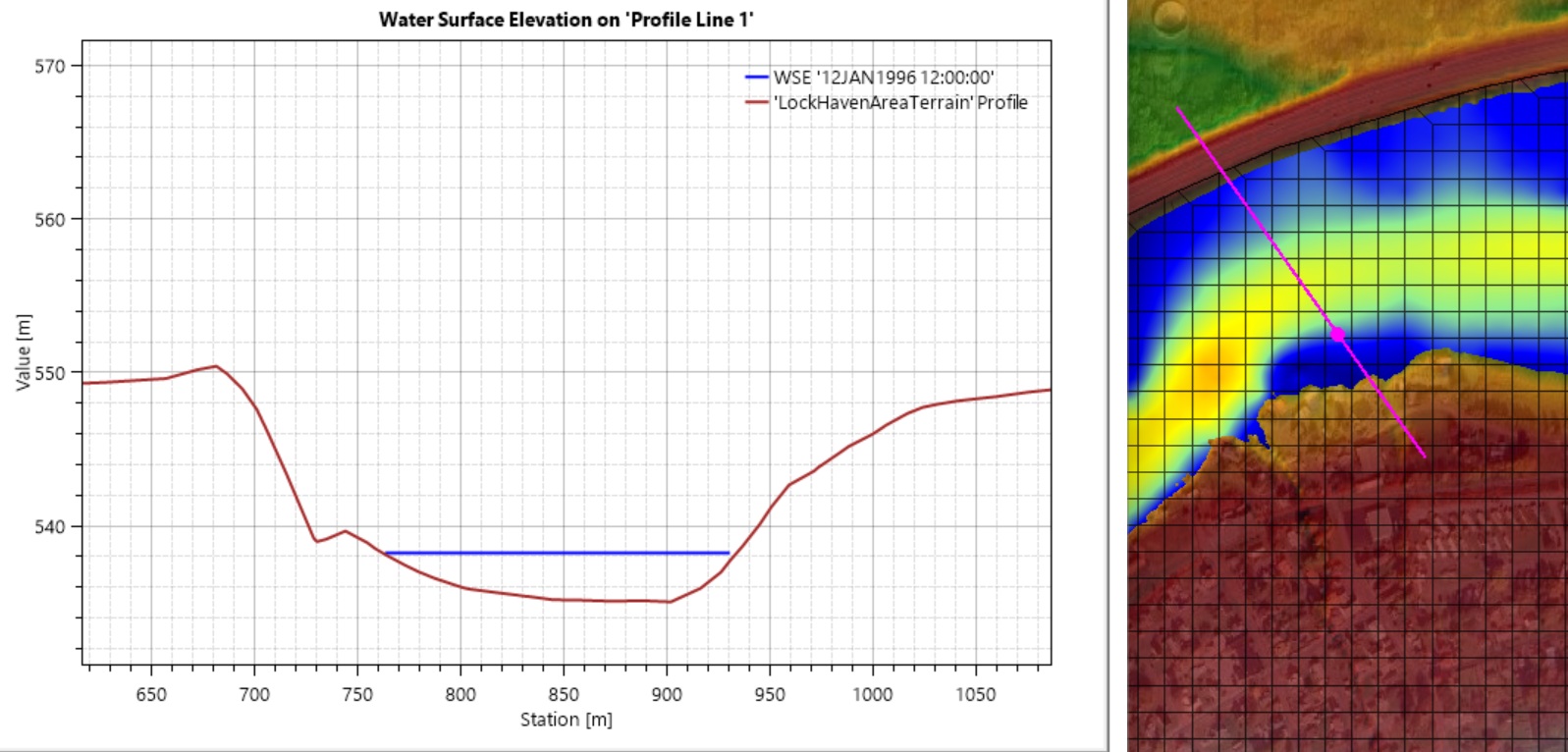

En 1D-vannlinjeberegning beskriver vannstanden langs vassdraget ved hjelp av tverrprofiler. Denne tilnærmingen kan være egnet for elver og bekker der vannstrømmen i hovedsak følger et tydelig definert løp.

En 2D-modellering beskriver hvordan vannstanden og strømningen varierer over et område. Den kan være aktuell der vannet sprer seg over flomsletter, strømmer gjennom sammensatt terreng eller følger flere mulige vannveier.

I noen prosjekter benyttes en kombinasjon av 1D- og 2D-modellering. Programvare som HEC-RAS kan benyttes til slike analyser, men egnetheten avhenger av problemstillingen.

En mer omfattende modell er ikke automatisk en bedre modell. Riktig metode må velges ut fra formål, terreng, datakvalitet og nødvendig detaljeringsgrad. Modellresultatene må kontrolleres og vurderes av fagkyndige, særlig der beregningene brukes som grunnlag for beslutninger om sikkerhet.

Klimapåslag og usikkerhet ved vannlinjeberegninger

Klimaendringer kan påvirke framtidige flomvannføringer og dermed vannstanden i elver og bekker. Ved planlegging av byggverk og infrastruktur med lang levetid kan det derfor være nødvendig å ta hensyn til forventede endringer i flomstørrelse. Temaet er nærmere beskrevet i artikkelen om flom og klimaendringer.

Det er viktig å skille mellom klimapåslag på flomvannføring og den resulterende endringen i vannstand. NVE benytter anbefalte klimapåslag på 0, 20 eller 40 prosent for dimensjonerende flommer, avhengig av geografisk område, vassdrag og øvrige faglige forutsetninger.

Et klimapåslag på 20 eller 40 prosent betyr ikke at beregnet flomvannstand skal økes med samme prosentandel. Ved vannlinjeberegninger må klimahensynet være ivaretatt i den dimensjonerende vannføringen som legges til grunn for den hydrauliske analysen.

Hvordan klimapåslaget håndteres i selve flomberegningen, avhenger imidlertid av beregningsmetoden. I enkelte hydrologiske modeller kan det være nødvendig å justere relevante inngangsdata fremfor å legge et prosentpåslag direkte på et ferdig beregningsresultat. Dette krever en faglig vurdering av metode, forutsetninger og aktuelle anbefalinger.

Klimapåslag må også skilles fra sikkerhetspåslag på beregnet flomvannstand. Disse har forskjellige formål og kan begge være relevante for dokumentasjon av flomsikkerhet.

Usikkerhet knyttet til terrengdata, hydrologiske beregninger, modellforutsetninger og lokale strømningsforhold må vurderes samlet for at dimensjonerende vannstand skal være faglig forsvarlig.

Vannlinjeberegning som grunnlag for flomkartlegging

En vannlinjeberegning inngår ofte som en sentral del av flomkartlegging, der beregnede vannstander og hydrauliske resultater kobles til terrengmodeller for å vise hvilke områder som kan bli oversvømt.

Resultatene kan brukes til å utarbeide flomsonekart, vise vanndybder og vurdere hvordan en flom kan påvirke eksisterende eller planlagt bebyggelse.

Det er viktig å skille mellom selve vannlinjeberegningen og kartleggingen av flomutbredelse. Vannlinjeberegningen beskriver vannstanden langs vassdraget, mens flomkartleggingen viser hvordan flommen kan påvirke omkringliggende arealer.

Eksisterende flomkart fra NVE eller kommunen kan være et nyttig utgangspunkt. Kartgrunnlaget må likevel vurderes opp mot lokale forhold, oppdaterte terrengdata og det aktuelle tiltaket.

Mindre bekker, lokale innsnevringer, konstruksjoner og senere terrengendringer er ikke nødvendigvis tilstrekkelig representert i eksisterende kart.

Vannlinjeberegning ved flomsikring og terrengendringer

Vannlinjeberegninger kan også brukes for å vurdere konsekvensene av planlagte tiltak i eller nær et vassdrag.

En fylling, flomvoll, støttemur eller annen konstruksjon kan påvirke vannets strømningsmønster og føre til endret vannstand både oppstrøms og nedstrøms tiltaket.

Ved flomsikring er det derfor viktig å vurdere om et tiltak reduserer risikoen på stedet uten samtidig å forverre flomforholdene andre steder.

Vannstand alene gir heller ikke et fullstendig bilde av risikoen. Endringer i vannhastighet kan bidra til erosjon langs bekk og elv, undergraving og svekket stabilitet i skråninger eller fyllinger.

Dersom området består av erosjonsutsatte løsmasser, marin leire eller kvikkleire, kan det være behov for en tverrfaglig vurdering der hydrauliske og geotekniske forhold ses i sammenheng.

Dette kan være særlig viktig der et planlagt tiltak endrer vannveier, terrengnivåer eller belastningen på eksisterende skråninger.

Dokumentasjon og kvalitet på vannlinjeberegninger

En vannlinjeberegning må bygge på et datagrunnlag og forutsetninger som er egnet for formålet. Dette kan omfatte terreng- og elvebunnsdata, hydrologiske beregninger, informasjon om konstruksjoner og relevante lokale observasjoner.

Resultatenes pålitelighet påvirkes av datakvalitet, modellens oppbygning og de hydrauliske forutsetningene. Erfaringer fra tidligere flommer, vannstandsobservasjoner og lokale forhold kan være viktige for å vurdere om beregningen gir realistiske resultater.

Der datagrunnlaget er begrenset, må usikkerheten beskrives og håndteres på en faglig forsvarlig måte.

Dokumentasjonen bør vise hvilke forhold som er vurdert, hvilke begrensninger beregningene har, og hvordan resultatene kan benyttes i det aktuelle prosjektet.

For plan- og byggesaker kan vannlinjeberegningen inngå i en samlet flomrapport. I enklere saker kan dokumentasjonsbehovet være mer avgrenset, eksempelvis gjennom et flomnotat eller en uttalelse om flom.

Der vannlinjeberegningen inngår i en naturfareutredning som omfattes av gjeldende innmeldingsplikt, må utredningen rapporteres til NVE i henhold til regelverket. Kravene til dokumentasjon, etterprøvbarhet og eventuelle digitale leveranser må vurderes ut fra den aktuelle utredningen.

Hva koster en vannlinjeberegning?

Kostnaden ved en vannlinjeberegning avhenger av hvor omfattende og komplisert beregningen er.

En avgrenset vannstandsvurdering for en kort bekkestrekning kan ha et annet omfang enn en detaljert hydraulisk modellering av et større vassdrag med bruer, kulverter, flomsletter og kompliserte strømningsforhold.

Tilgjengelige terrengdata, behov for oppmåling, eksisterende flomberegninger, valg av modell og krav til dokumentasjon vil kunne påvirke kostnaden.

Det er heller ikke alltid nødvendig å etablere en ny modell fra grunnen av. I enkelte prosjekter kan eksisterende dokumentasjon eller beregningsgrunnlag benyttes etter en faglig vurdering av kvalitet, aktualitet og egnethet.

Geotekniker AS kan vurdere problemstillingen og foreslå et hensiktsmessig omfang før arbeidet igangsettes. Målet er å tilpasse utredningen til det faktiske dokumentasjonsbehovet, slik at unødvendig omfattende undersøkelser og beregninger unngås der dette er faglig forsvarlig.

Hva kan Geotekniker AS bistå med?

Geotekniker AS bistår med hydrologiske og hydrauliske vurderinger i forbindelse med byggesaker, reguleringsplaner, infrastruktur og tiltak nær elver og bekker.

Vi kan blant annet bidra med vurdering av flomvannstand, vannlinjeberegning, oppstuving ved bruer og kulverter og avklaring av behov for videre dokumentasjon. Ved behov vurderes også sammenhengen med erosjon, overvann og geotekniske forhold.

Vi har erfaring med tverrfaglige naturfarevurderinger der hydrauliske forhold må ses i sammenheng med planlagt arealbruk. Et eksempel er vårt prosjekt med flomvurdering i Oslo, der hydraulisk overflatesimulering inngikk i vurderingsgrunnlaget.

Vurderingene utføres av fagansvarlig ingeniør med videreutdanning innen hydrologi og erfaring fra geoteknisk prosjektering og naturfarevurderinger. Geotekniker AS har sentral godkjenning innen geoteknisk prosjektering og uavhengig kontroll i tiltaksklasse 3. Hydrologiske og hydrauliske oppdrag utføres med kompetanse og kvalitetssikring tilpasset den aktuelle problemstillingen.

Vannlinjeberegninger leveres ofte som del av en flomfarevurdering eller et flomnotat, der beregningsresultatene inngår i en samlet faglig konklusjon. Omfanget tilpasses prosjektets problemstilling og krav til dokumentasjon.

Vi bistår med prosjekter i hele Norge. Send oss gjerne adresse eller gårds- og bruksnummer, en kort beskrivelse av tiltaket, situasjonskart og eventuelle krav fra kommunen. Da kan vi vurdere om det er behov for en vannlinjeberegning, en enklere faglig avklaring eller en mer omfattende flomutredning.

Kontakt Geotekniker AS for vurdering av ditt prosjekt.

Ofte stilte spørsmål om vannlinjeberegning

Hva er forskjellen på vannlinjeberegning og vannstandsberegning?

Vannstandsberegning er et bredere begrep som kan omfatte beregning av vannstand i ett eller flere punkter. En vannlinjeberegning beskriver hvordan vannoverflatens høyde varierer langs en elv eller bekk. Begrepene brukes delvis om hverandre, avhengig av sammenhengen. Forskjellen mellom vannlinje og vannspeil er forklart nærmere i en egen artikkel.

Hva er en flomvannstand?

Flomvannstand er vannstanden ved en bestemt flomhendelse eller dimensjonerende flomvannføring. Den kan uttrykkes som en kotehøyde og brukes til å vurdere oversvømmelsesfare, byggehøyde og sikkerhet ved planlagte tiltak.

Må man alltid utføre vannlinjeberegning nær en bekk?

Nei. Behovet avhenger av terrengforholdene, eksisterende dokumentasjon, tiltakets plassering og kravene til flomsikkerhet. I enkelte saker kan flomfare avklares uten en detaljert vannlinjemodell. I andre tilfeller er beregningen nødvendig for å dokumentere sikkerheten.

Kan en kulvert føre til høyere flomvannstand?

Ja. En kulvert med begrenset hydraulisk kapasitet kan føre til oppstuving oppstrøms. Hvor stor vannstandsendringen blir, må vurderes ut fra vannføringen, konstruksjonens egenskaper og de lokale forholdene. Mulig blokkering fra drivgods eller is kan også være relevant.

Kan eksisterende vannlinjeberegninger brukes ved nye byggeprosjekter?

Det kan være mulig dersom beregningene fortsatt er representative og har tilstrekkelig kvalitet for det aktuelle formålet. Endringer i terreng, konstruksjoner, hydrologiske forutsetninger eller dokumentasjonskrav kan gjøre det nødvendig å oppdatere eller supplere beregningene.
