Materialet kan begrense setninger, redusere jordtrykk og bidra positivt til stabiliteten, men løsningen må vurderes ut fra grunnforhold, vann, laster og utførelse.
Hva er skumglass?
Skumglass fremstilles av glass som bearbeides slik at materialet får en porøs struktur med mange luftfylte hulrom. Det gir betydelig lavere egenvekt enn tradisjonelle fyllmasser av sand, grus og sprengstein.

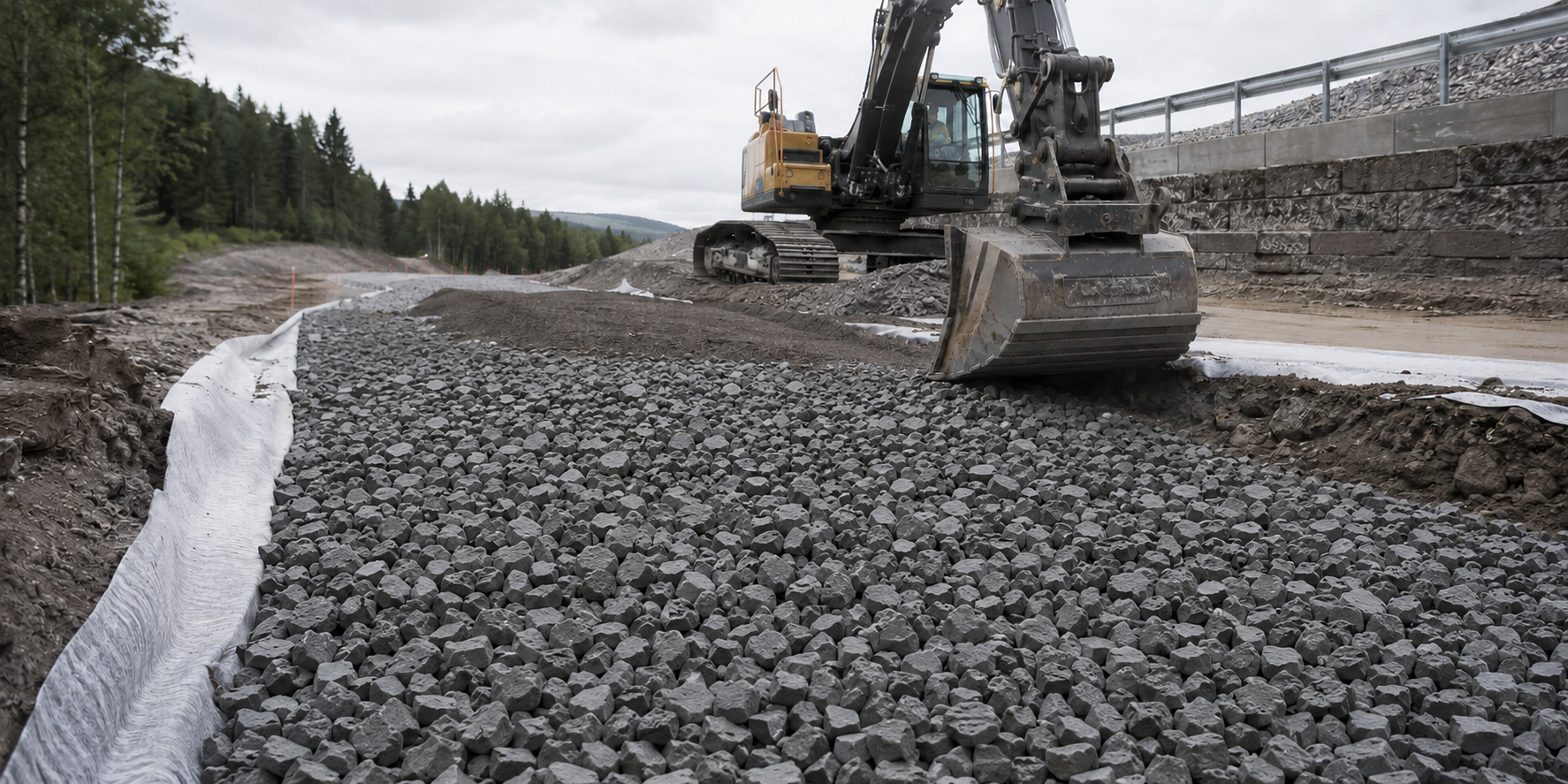

I geoteknikk brukes skumglass hovedsakelig som granulert lett fyllmasse. Materialet kan være aktuelt ved oppfylling over bløt grunn, bak støttemurer, under konstruksjoner og i prosjekter der økt belastning kan føre til setninger eller redusert stabilitet.
Statens vegvesen beskriver skumglass som et produkt for lett fylling, fremstilt av glassavfall som gjennom en industriell prosess omdannes til granulat. Løs bulkdensitet oppgis typisk til omtrent 180–250 kg/m³.
Løs bulkdensitet er imidlertid ikke nødvendigvis den vekten som skal brukes i geotekniske beregninger. Dimensjonerende tyngdetetthet må fastsettes ut fra aktuelt produkt, komprimering, mulig vannopptak, overdekning og forholdene i den ferdige konstruksjonen.
Skumglass som lett fyllmasse
Ordinære steinmasser tilfører grunnen betydelig belastning. På leire, silt, torv, organiske masser eller ukontrollerte fyllmasser kan en oppfylling føre til setninger, poretrykksøkning eller redusert sikkerhet mot grunnbrudd og utglidning.
Ved å erstatte tunge masser med skumglass kan tilleggslasten reduseres vesentlig. Skumglass kan blant annet være aktuelt ved:
- terrengoppfylling over svak grunn
- heving av gårdsplass eller parkeringsareal
- veger og gangveger
- fylling bak støttemur
- gulv og konstruksjoner på grunn
- grøfter og ledningsanlegg
- tiltak nær eksisterende bygg
- kompensert fundamentering
- oppfylling i eller nær en skråning
- prosjekter der setninger eller stabilitet er dimensjonerende
Bane NOR omtaler skumglass og lettklinker som materialer som kan redusere skjærspenningene i grunnen og gi lastreduksjon som setningsreduserende tiltak på dårlig grunn.
Skumglass gjør ikke den underliggende jorden sterkere. Den viktigste geotekniske virkningen er at lasten reduseres. Behovet for grunnundersøkelser, setningsberegninger og stabilitetsberegning må derfor vurderes separat.
Skumglass vekt
Den lave vekten er hovedgrunnen til at skumglass brukes geoteknisk. Forskjellen mellom vanlig steinfylling og skumglass kan gi en betydelig reduksjon i belastningen på grunnen.
Som et forenklet eksempel kan én meter ordinær fylling med tyngdetetthet omkring 20 kN/m³ tilføre omtrent 20 kPa belastning. Dersom den erstattes med en lett fylling med dimensjonerende tyngdetetthet på eksempelvis 3–4 kN/m³, kan belastningsreduksjonen bli omtrent 16–17 kPa.
Dette er kun et illustrerende regneeksempel. Prosjekteringen må bruke dokumenterte verdier for det aktuelle produktet og ta hensyn til:
- komprimering
- vanninnhold og vannpåvirkning
- overliggende masser
- trafikklast og konstruksjonslast
- lastfordelende lag
- utførelsesmetode
- knusing og volumendring under utlegging
Det må også skilles mellom løs levert vekt, ferdig komprimert vekt og dimensjonerende vekt i permanent konstruksjon.
Skumglass og setninger
Setninger oppstår når belastningen fører til deformasjon eller komprimering av jordlagene. Risikoen er særlig relevant i bløt leire, silt, torv, organiske masser og løst utlagte fyllmasser.
Ved å redusere vekten av en oppfylling kan skumglass begrense både størrelsen og utviklingen av setninger i grunnen. Effekten avhenger blant annet av:
- hvilke masser som ligger under tiltaket
- tykkelsen på de kompressible lagene
- tidligere belastning av grunnen
- hvor mye terrenget skal heves
- last fra bygg, trafikk og konstruksjoner
- grunnvann og poretrykk
- tillatte totale setninger
- risiko for differansesetninger
I mange norske prosjekter med bløt leire, silt, organiske masser eller marine avsetninger kan setninger være mer dimensjonerende enn den beregnede bæreevnen.
Skumglass kan redusere belastningen, men fjerner ikke nødvendigvis setningsrisikoen. Ujevn tykkelse på svake jordlag, varierende fyllingshøyde eller overgang mellom fjell og løsmasser kan fortsatt gi differansesetninger.
Skumglass ved kompensert fundamentering
Ved kompensert fundamentering graves eksisterende jordmasser ut og erstattes helt eller delvis med lettere masser. Målet er at belastningen fra den nye konstruksjonen i størst mulig grad kompenseres av vekten til massene som fjernes.
Skumglass kan inngå i en slik løsning fordi materialet har lav egenvekt. Det må likevel vurderes:
- hvor mye masse som fjernes
- vekten av den nye konstruksjonen
- kontakttrykket mot grunnen
- behovet for lastfordelende lag
- materialets deformasjonsegenskaper
- grunnens setningspotensial
- grunnvann og oppdrift
- midlertidige forhold i anleggsfasen
Kompensert fundamentering er ikke det samme som å legge et bygg direkte på skumglass uten beregninger. Hele lastveien fra konstruksjonen gjennom fyllingen og ned i grunnen må inngå i den geotekniske fundamenteringen.
I enkelte prosjekter kan løsningen redusere behovet for omfattende masseutskifting eller andre tiltak. I andre saker kan grunnforholdene fortsatt gjøre det nødvendig med peler eller grunnforsterkning.
Skumglass bak støttemur
Skumglass kan brukes som lett tilbakefylling bak en støttemur. Lavere fyllingsvekt kan redusere både belastningen på grunnen og det horisontale jordtrykket mot muren.
Dette kan være relevant når:
- muren står på svak eller setningsømfintlig grunn
- fyllingen er høy
- muren ligger nær et eksisterende bygg
- oppfyllingen påvirker en skråning
- det er begrenset reserve mot grunnbrudd eller utglidning
- terrenginngrepet ellers ville gitt stor tilleggslast
Skumglass erstatter ikke prosjektering av muren. Glidning, velting, bæreevne, totalstabilitet, deformasjoner, drenering og erosjon må fortsatt kontrolleres.
Beregning av jordtrykk må baseres på dokumenterte materialparametere, komprimering, terrenghelning, ytre laster og den faktiske oppbygningen bak muren.
Skumglass i skråning
Oppfylling på toppen av eller inne i en skråning øker de drivende kreftene og kan redusere stabiliteten. Ved å bruke skumglass i stedet for tyngre masser kan lastøkningen begrenses.
Hvor stor stabilitetseffekten blir, avhenger av:
- fyllingens plassering og høyde
- skråningens geometri
- jordlagenes styrke
- grunnvann og poretrykk
- eksisterende sikkerhetsnivå
- graving ved skråningsfoten
- erosjon eller andre terrengendringer
Bruk av skumglass betyr ikke automatisk at oppfyllingen er sikker. Ved vesentlige terrenginngrep eller usikre grunnforhold må stabiliteten dokumenteres gjennom beregninger.
Skumglass i kvikkleireområde
Lavere fyllingsvekt kan være positivt i områder med marin leire, sprøbruddmateriale eller kvikkleire. Skumglass kan derfor inngå som et lastreduserende tiltak.
Materialet dokumenterer imidlertid ikke tilfredsstillende sikkerhet alene. I en kvikkleiresone eller et område der kvikkleire kan forekomme, må tiltaket vurderes i sammenheng med terreng, erosjon, graving, oppfylling og områdestabilitet.
Selv en lett oppfylling kan være relevant dersom den:
- plasseres ugunstig i en skråning
- kombineres med graving ved skråningsfoten
- påvirker en erosjonsutsatt bekk eller elv
- inngår i et større terrenginngrep
- etableres i et område med liten stabilitetsreserve
Skumglass kan være en del av løsningen, men ikke en erstatning for nødvendig geoteknisk utredning.
Skumglass, grunnvann og oppdrift
Lav egenvekt gjør at oppdrift kan bli dimensjonerende ved høy grunnvannstand, flom eller vannfylte byggegroper.
Det må vurderes:
- dimensjonerende vannstand
- hvor raskt vannstanden kan stige
- vekten av skumglass og overliggende masser
- om konstruksjonen har tilstrekkelig motvekt
- hvordan vannet dreneres
- om erosjon eller utvasking kan oppstå
- om skumglasset er innelukket og sikret
- om anleggsfasen er mer utsatt enn ferdig situasjon
En ferdig konstruksjon kan ha tilstrekkelig sikkerhet mot oppdrift fordi skumglasset er dekket av tunge masser eller en konstruksjon. Under utlegging kan situasjonen være helt annerledes.
Forholdet mellom lette masser og vann er nærmere forklart i artikkelen om Glasopor og flom.
Glasopor skumglass
Glasopor er et produktnavn for granulert skumglass. Skumglass er materialtypen. Begrepene brukes ofte sammen, men geoteknisk prosjektering må bygge på dokumenterte egenskaper for det aktuelle produktet.
Relevant produktdokumentasjon kan blant annet omfatte:
- korngradering
- løs og komprimert densitet
- dimensjonerende tyngdetetthet
- komprimeringskrav
- trykk- og deformasjonsegenskaper
- anbefalt lagtykkelse
- utførelse og overdekning
- krav til separasjon mot omkringliggende masser
Les mer om produktet og de geotekniske bruksområdene på hovedsiden om Glasopor i geoteknikk.
Skumglass pris
Prisen på skumglass avhenger blant annet av produkt, kornstørrelse, mengde, transportavstand, leveringsform, tilkomst og utlegging.
Pris per kubikkmeter gir ikke nødvendigvis et riktig bilde av prosjektets totalkostnad. En samlet vurdering bør også omfatte:
- hvor mye utgraving som kan unngås
- bortkjøring og mottak av overskuddsmasser
- transport av nye masser
- nødvendig fyllingstykkelse
- komprimering og overdekning
- drenering og separasjonslag
- mulige reduksjoner i setninger
- alternative fundamenterings- og grunnforsterkningstiltak
- prosjektering og kontroll
Skumglass kan koste mer enn ordinære steinmasser per kubikkmeter, men likevel gi en gunstig totalløsning dersom den lave vekten reduserer behovet for peler, masseutskifting eller annen grunnforsterkning.
Geotekniker AS selger ikke skumglass og gir ikke produktpriser. Vi kan vurdere om materialet er geoteknisk egnet og hvilke forutsetninger som må dokumenteres.
Skumglass eller andre lette masser?
Skumglass er ett av flere materialer som kan brukes for lastreduksjon. Andre alternativer kan være lettklinker, EPS eller en kombinasjon av lette masser og andre geotekniske tiltak.
Materialvalget bør ikke bare baseres på egenvekt. Det bør også vurderes:
- trykkfasthet og deformasjon
- vannpåvirkning og oppdrift
- komprimering og utførelse
- tilgjengelig byggehøyde
- behov for overdekning
- tilpasning rundt konstruksjoner
- transport og tilgjengelighet
- miljøegenskaper
- samlet prosjektkostnad
I noen prosjekter er setninger dimensjonerende. I andre kan stabilitet, jordtrykk, oppdrift, byggehøyde eller praktisk utførelse styre valget.
Når bør skumglass vurderes av geotekniker?
Geoteknisk vurdering er særlig relevant når skumglass skal:
- redusere setninger
- begrense tilleggslast på svak grunn
- redusere jordtrykk mot en støttemur
- inngå i kompensert fundamentering
- brukes i eller nær en skråning
- inngå i et tiltak i et kvikkleireområde
- ligge under grunnvannsnivå eller i flomutsatt område
- brukes som premiss for dokumentasjon til kommunen
Vurderingen kan omfatte tilgjengelige grunnundersøkelser, laster, fyllingshøyder, setningsberegninger, stabilitetsberegninger, oppdriftskontroll og krav til utførelse.
Når skumglass brukes som et dimensjonerende geoteknisk tiltak, bør løsningen beskrives og dokumenteres gjennom geoteknisk prosjektering.
Hva kan Geotekniker AS bidra med?
Geotekniker AS kan vurdere skumglass og andre lette masser i forbindelse med:
- fundamentering
- terrengoppfylling
- støttemur
- svak eller setningsømfintlig grunn
- skråningsstabilitet
- kvikkleire og områdestabilitet
- veg, gårdsplass og parkeringsareal
- dokumentasjon til kommunen
- kontroll av en foreslått geoteknisk løsning
Saken kan starte med en geoteknisk vurdering av eksisterende dokumentasjon, situasjonsplan, terrengprofiler, tegninger og planlagt oppfylling. Deretter kan det avklares om løsningen kan prosjekteres på tilgjengelig grunnlag eller om det er behov for nye grunnundersøkelser.
Send inn prosjektet
Send gjerne inn:
- adresse og gårds- og bruksnummer
- situasjonsplan
- terrengprofiler eller kotehøyder
- planlagt fyllingshøyde
- tegninger av bygg eller støttemur
- tilgjengelige grunnundersøkelser
- kommunale krav eller mangelbrev
- kort beskrivelse av hvorfor skumglass vurderes
Bruk kontaktskjemaet til Geotekniker AS for en konkret vurdering.
Ofte stilte spørsmål om skumglass
Hva er skumglass?
Skumglass er et porøst materiale fremstilt av glass. I geoteknikk brukes granulert skumglass som lett fyllmasse for å redusere belastningen på grunnen.
Er skumglass og Glasopor det samme?
Skumglass er materialtypen, mens Glasopor er et produktnavn for granulert skumglass. Geoteknisk prosjektering må bygge på dokumenterte egenskaper for det aktuelle produktet.
Hvor mye veier skumglass?
Statens vegvesen oppgir en typisk løs bulkdensitet på omtrent 180–250 kg/m³. Dimensjonerende vekt må fastsettes ut fra produktdokumentasjon, komprimering og vannforhold.
Kan skumglass redusere setninger?
Ja. Skumglass kan redusere tilleggslasten sammenlignet med tunge fyllmasser. Virkningen avhenger av grunnens lagdeling, belastningshistorikk og kompressibilitet.
Kan skumglass brukes bak støttemur?
Ja. Lavere fyllingsvekt kan redusere belastningen på grunnen og jordtrykket mot muren. Støttemuren og den samlede stabiliteten må fortsatt prosjekteres.
Kan skumglass brukes i kvikkleireområder?
Skumglass kan være aktuelt som lastreduserende tiltak. Bruken dokumenterer ikke områdestabiliteten alene, og tiltaket må vurderes geoteknisk.
Kan skumglass få oppdrift?
Ja. Den lave egenvekten gjør at oppdrift kan være relevant ved flom, høy grunnvannstand eller vannfylte byggegroper. Overdekning, vannstand og anleggsfase må kontrolleres.
Hva koster skumglass?
Prisen avhenger blant annet av mengde, transport, leveringsform og utlegging. Totalkostnaden bør sammenlignes med utgraving, bortkjøring og alternative fundamenterings- eller grunnforsterkningstiltak.
