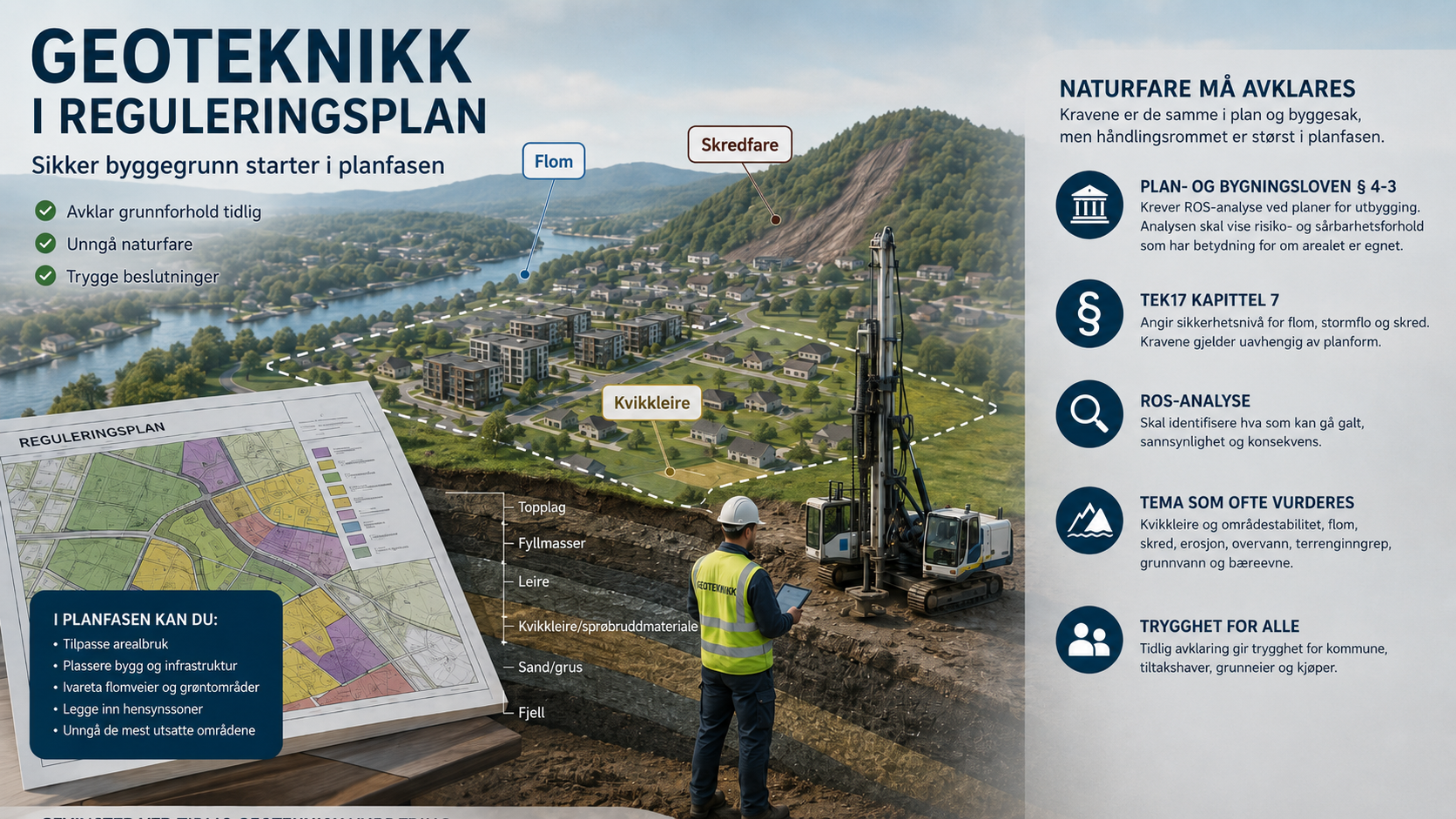

Geoteknikk i reguleringsplan handler om å avklare om et område kan bygges ut trygt, og om grunnforhold, naturfare, kvikkleire, flom, skredfare, overvann, erosjon eller terrenginngrep krever videre dokumentasjon.
Kravene til sikkerhet mot naturfare gjelder uansett om saken behandles som reguleringsplan, byggesak, dispensasjon eller fradeling. Forskjellen er handlingsrommet. I planfasen kan bygg, veier, VA-anlegg, flomveier, grøntområder, byggegrenser og hensynssoner plasseres slik at risiko unngås eller reduseres. I byggesak er prosjektet ofte mer låst.
Geotekniker AS bistår med faglige vurderinger av grunnforhold, områdestabilitet, kvikkleire, flom, skredfare, overvann, erosjon og sikker byggegrunn i reguleringsplan, byggesak og fradelingssaker.
Hvorfor geoteknikk er viktig i reguleringsplan
En reguleringsplan bestemmer hvordan et område kan brukes og bygges ut. Dersom grunnforhold og naturfare ikke er avklart, kan planen bygge på feil forutsetninger.
Geotekniske forhold kan påvirke hvor bygg kan plasseres, om området er egnet for utbygging, om det trengs grunnundersøkelser, om det finnes kvikkleire eller sprøbruddmateriale, og om terrenginngrep kan påvirke stabiliteten.
En reguleringsplan bør derfor ikke bare vise ønsket arealbruk. Den bør også bygge på realistiske vurderinger av grunnen, terrenget, vannveiene og mulige naturfarer.
Les mer om geoteknisk vurdering og krav til geoteknisk utredning.
Naturfare må avklares tidlig nok
Naturfare bør avklares tidlig nok til at prosjektet faktisk kan tilpasses. Dette gjelder særlig flom, skred, erosjon, kvikkleire, stormflo, overvann og ustabile grunnforhold.
I en plansak har man ofte mulighet til å justere arealbruk, flytte bygg, endre veitraseer, legge inn flomveier, unngå skråninger, sikre bekkeløp eller plassere tiltak utenfor utsatte områder. I byggesak er prosjektet ofte mer låst til en bestemt tomt, plassering og løsning.
I allerede utbygde områder vurderes naturfare ofte som del av byggesaken. Det betyr likevel ikke at geotekniske vurderinger, flomfarevurderinger eller skredfarevurderinger bør skyves til igangsettingstillatelse. Hvis naturfare kan avgjøre om tiltaket kan godkjennes, må temaet avklares tidligere.
Det samme gjelder fradelingssaker. Ved fradeling av tomt bør det være tilstrekkelig avklart om tomten kan brukes på en trygg og lovlig måte. Det er uheldig å kjøpe eller fradele en tomt som senere viser seg å ikke kunne bygges ut fordi flom, skred, kvikkleire, erosjon eller andre naturfarer ikke kan håndteres.
I plansaker der naturfare er relevant, kan NVE bli involvert gjennom høring eller innsigelse. Derfor bør naturfare avklares tidlig nok til at plankart, bestemmelser, hensynssoner og faglige utredninger kan tilpasses før planen går videre.
En tidlig vurdering gir trygghet for kommune, tiltakshaver, grunneier og kjøper. Den kan avklare om tomten er byggbar, om prosjektet må tilpasses, eller om risikoen er så krevende at utbygging ikke bør legges til grunn.
Hva vurderes geoteknisk i en reguleringsplan?
Geoteknisk vurdering i reguleringsplan kan omfatte både dagens forhold og hvordan planlagt utbygging kan påvirke området.
Typiske temaer er løsmasser, marin grense, marin leire, mulig kvikkleire, lokalstabilitet, områdestabilitet, bæreevne, setningsfare, terrenginngrep, fylling, skjæring, grunnvann, poretrykk, overvann, erosjon og behov for videre undersøkelser.
En tidlig vurdering skal normalt ikke erstatte detaljprosjektering. Den bør likevel avklare om planen hviler på et forsvarlig faglig grunnlag, og om det er forhold som må dokumenteres før planen kan vedtas eller før byggesak kan behandles.
ROS-analyse og geotekniske temaer
En ROS-analyse i reguleringsplan skal identifisere risiko og sårbarhet. Geoteknikk blir relevant når risikoen gjelder grunnforhold, stabilitet, skred, flom, erosjon, overvann, forurenset grunn eller teknisk infrastruktur.
ROS-analysen kan peke på mulig kvikkleire, usikker byggegrunn, flomfare fra bekk eller elv, erosjon langs vassdrag, skredfare i bratt terreng, behov for overvannsvurdering, påvirkning fra terrengendring eller behov for grunnundersøkelser.
ROS-analysen identifiserer risikoen. Fagrapportene dokumenterer risikoen.
Mulig kvikkleire kan utløse behov for kvikkleirerapport. Flom kan utløse behov for flomfarevurdering. Skredfare kan utløse behov for skredfarevurdering. Store tette flater kan utløse behov for overvannsrapport.
Marin grense, kvikkleire og områdestabilitet
Under marin grense kan det finnes marin leire, sprøbruddmateriale eller kvikkleire. Dette er et sentralt tema i mange reguleringsplaner.
Kvikkleire er ikke bare et byggesakstema. Dersom et planområde ligger under marin grense eller i nærheten av en kvikkleiresone, bør områdestabilitet vurderes tidlig nok til at planen kan tilpasses.
Geotekniske spørsmål kan være:
- finnes det marine avsetninger?
- ligger området i eller nær kvikkleiresone?
- kan planlagt graving eller fylling forverre stabiliteten?
- kan vei, VA eller bygg påvirke en skråning?
- trengs hensynssone eller byggegrense?
- må det utføres grunnundersøkelser før planen kan vedtas?
- bør bestemmelser eller rekkefølgebestemmelser skjerpes?
Les mer om områdestabilitet, faregrad kvikkleire og grunnundersøkelser.
Flom, skred, overvann og naturfare
Geoteknikk i reguleringsplan handler ofte om mer enn jord og fundamentering. Naturfare må også vurderes der planen kan berøres av flom, skred, erosjon, overvann eller stormflo.
Aktuelle temaer i planfase kan være flom fra elv, bekk eller lukket bekkeløp, flomvei og overvann, erosjon langs bekk eller ravine, steinsprang eller jordskred i bratt terreng, stabilitet ved fylling eller skjæring, endret avrenning etter utbygging og behov for sikringstiltak.
I reguleringsplansaker kan flomfare måtte dokumenteres gjennom flomberegninger eller flomlinjeberegninger. Klimaendringer og økt nedbør kan også inngå i vurderingsgrunnlaget.
Les mer om aktsomhetsområde, hensynssone og TEK17.
Grunnundersøkelser i planfasen
I noen reguleringsplaner er kartgrunnlag, tidligere rapporter og overordnet vurdering nok til å avklare neste steg. I andre saker må det utføres grunnundersøkelser før planen kan behandles eller før bestemte arealer kan åpnes for utbygging.
Grunnundersøkelser kan være aktuelt når området ligger under marin grense, det er mistanke om kvikkleire, tiltaket ligger nær skråning eller ravine, det planlegges større fylling eller skjæring, bygg eller VA skal etableres i bløt grunn, kommunen krever dokumentasjon av sikker byggegrunn, eller eksisterende grunnlag er gammelt eller usikkert.
Undersøkelser i planfasen kan bidra til å plassere bygg riktig, unngå uegnede arealer, redusere konflikter og gi mer realistiske kostnader for videre prosjektering.
Les mer om CPTU, totalsondering og grunnboring.
Rekkefølgebestemmelser og dokumentasjonskrav
Dersom geotekniske forhold ikke kan avklares fullt ut i reguleringsplanen, kan planen inneholde krav om videre dokumentasjon før rammetillatelse, igangsetting eller bestemte tiltak.
Dette kan gjelde krav om grunnundersøkelser, geoteknisk vurdering, kvikkleirevurdering, flomfarevurdering, skredfarevurdering, overvannsrapport, geoteknisk prosjektering, kontroll, uavhengig kontroll eller sikringstiltak før utbygging.
Slike krav bør være presise nok til at tiltakshaver forstår hva som må dokumenteres, men ikke så uklare at saken stopper opp senere.
Hvis geoteknikk eller naturfare kan avgjøre om tiltaket kan godkjennes, bør vurderingen ikke utsettes til igangsettingstillatelse. Da må forholdet avklares tidligere, enten i reguleringsplan, byggesak eller før fradeling.
Les mer om geoteknisk kategori og geoteknisk kontroll.
Teknisk infrastruktur i reguleringsplan
Planfase handler ofte om veier, VA, overvann, kulverter, støttemurer og terrengtilpasning. Dette kan være geoteknisk relevant selv om hovedformålet er bolig, næring, offentlig bygg eller infrastruktur.
Eksempler er VA-grøft i bløt leire, vei på fylling nær skråning, støttemur i planlagt terrengsprang, kulvert eller bekkelukking, overvannsledning gjennom ustabile masser, tiltak nær offentlig vei, tiltak nær jernbane eller tunnel og erosjon langs bekk etter endret avrenning.
Slike temaer bør vurderes tidlig, fordi de ofte påvirker både arealbruk, kostnad og gjennomførbarhet.
Les mer om Statens vegvesen og geoteknikk og Bane NOR og geoteknisk vurdering.
Miljø, forurenset grunn og vassdrag
I reguleringsplaner kan også miljø og forurenset grunn være relevant. Dette gjelder særlig der området har fyllmasser, tidligere industri, verksted, deponi, alunskifer, massehåndtering eller tiltak nær vassdrag.
Forurenset grunn er ikke alltid et rent geoteknisk tema, men grunnforhold, massehåndtering, vannveier og erosjon kan henge tett sammen med miljøvurderinger.
Aktuelle spørsmål kan være om det finnes fyllmasser eller ukjente masser, om graving kan gi avrenning til vassdrag, om masser må undersøkes før de flyttes, om overvann kan føre partikler eller forurensning videre, om bekk, elv, kantvegetasjon eller naturmiljø påvirkes, og om det trengs miljøfaglig vurdering i tillegg til geoteknisk vurdering.
I slike saker kan det være behov for samarbeid mellom geoteknikk, miljø, overvann og hydrologi.
Fradeling, tomtekjøp og sikker byggegrunn
Fradeling og tomtekjøp kan virke mindre omfattende enn reguleringsplan, men naturfare og byggegrunn kan være like avgjørende.
Dersom en tomt skal fradeles til utbygging, bør det være tilstrekkelig avklart om tomten kan brukes trygt og lovlig. Det er uheldig både for kjøper, selger og kommune dersom en tomt selges eller fradeles, men senere viser seg å ikke kunne bygges ut på grunn av kvikkleire, skredfare, flom, erosjon eller andre forhold som ikke kan håndteres.
Ved fradeling eller vurdering av kjøp kan det være aktuelt å avklare om tomten ligger under marin grense, om den ligger i eller nær kvikkleiresone, om den ligger i aktsomhetsområde for flom eller skred, om det finnes bratt terreng, bekk, ravine eller erosjon, om grunnforholdene er kjent eller usikre, og om kommunen kan kreve videre dokumentasjon.
Dette er ikke bare en faglig avklaring. Det er også en økonomisk sikkerhet for den som skal kjøpe, utvikle eller fradele eiendommen.
Når bør geotekniker kobles inn i reguleringsplan?
Geotekniker bør kobles inn tidlig når planområdet har usikker byggegrunn, ligger under marin grense, berører skråning, vassdrag, fyllmasser, flomvei eller mulig kvikkleire.
Det er særlig aktuelt ved detaljregulering av nye boligområder, fortetting i leireområder, planlagt terrengendring, ny vei eller VA-anlegg, utbygging nær skråning, bekk eller ravine, planområde i eller nær kvikkleiresone, kommunalt krav om ROS eller naturfarevurdering, behov for å avklare om tomten er byggbar, eller usikkerhet om hvilke fagrapporter kommunen eller NVE vil kreve.
Tidlig avklaring kan gjøre planprosessen mer forutsigbar og redusere risikoen for nye krav sent i prosessen.
Hva kan Geotekniker AS bidra med?
Geotekniker AS kan bistå i reguleringsplan, planfase, byggesak og fradeling med faglige vurderinger av grunnforhold, naturfare og dokumentasjonsbehov.
Vi kan blant annet vurdere grunnforhold og løsmasser, marin grense og mulig kvikkleire, områdestabilitet og lokalstabilitet, behov for grunnundersøkelser, flom, skred, overvann og erosjon, teknisk infrastruktur som vei, VA og støttemur, risiko i anleggsfasen, behov for fagrapporter til ROS-analyse, og om kommunen sitt krav gjelder geoteknikk, flom, skred, overvann eller miljø.
Send gjerne plankart, planinitiativ, planbeskrivelse, kommunalt brev, gårds- og bruksnummer, tidligere rapporter og en kort beskrivelse av planlagt utbygging eller fradeling. Da kan Geotekniker AS vurdere hvilket dokumentasjonsnivå som kan være riktig neste steg.
Ofte stilte spørsmål om geoteknikk i reguleringsplan
Når trengs geoteknikk i reguleringsplan?
Geoteknikk trengs når grunnforhold, kvikkleire, skråning, fyllmasser, flom, skred, overvann eller terrenginngrep kan påvirke om området er egnet for utbygging.
Er kravene til naturfare annerledes i reguleringsplan enn i byggesak?
Kravene til sikkerhet mot naturfare er i utgangspunktet de samme, men i reguleringsplan har man større mulighet til å tilpasse arealbruk, byggegrenser, hensynssoner, flomveier og utbyggingsmønster. I byggesak er prosjektet ofte mer låst til en konkret tomt og løsning.
Kan geoteknisk vurdering utsettes til igangsettingstillatelse?
Ikke hvis geoteknikk eller naturfare kan avgjøre om tiltaket kan godkjennes. Da bør vurderingen gjøres tidligere, ofte i reguleringsplan, byggesak eller før fradeling. Igangsettingstillatelse er normalt for sent dersom risikoen kan påvirke om tomten i det hele tatt kan bygges ut.
Må naturfare vurderes ved fradeling av tomt?
Ja, dersom tomten kan være utsatt for flom, skred, kvikkleire, erosjon eller andre naturfarer. Ved fradeling bør det være tilstrekkelig avklart om tomten kan brukes trygt og lovlig til formålet.
Kan NVE stoppe eller forsinke en reguleringsplan?
NVE kan gi faglige merknader eller fremme innsigelse dersom sikkerhet mot flom, skred, kvikkleire, vassdrag eller grunnvann ikke er godt nok ivaretatt i planmaterialet. Derfor bør naturfare avklares tidlig i plansaker der slike temaer er relevante.
Må grunnforhold avklares før reguleringsplan?
Ikke alltid fullt ut, men usikre grunnforhold bør avklares tidlig nok til at planen ikke bygger på feil forutsetninger. I noen saker kan kommunen kreve grunnundersøkelser eller geoteknisk vurdering før planen kan vedtas.
Hva er forskjellen på ROS-analyse og geoteknisk vurdering?
ROS-analysen identifiserer risiko. En geoteknisk vurdering dokumenterer grunnforhold, stabilitet, kvikkleire, byggegrunn eller behov for videre undersøkelser der dette er relevant.
Må kvikkleire vurderes i reguleringsplan?
Ja, dersom området ligger under marin grense, i eller nær kvikkleiresone, eller det finnes forhold som tyder på marin leire eller sprøbruddmateriale. Da kan områdestabilitet være et sentralt tema.
Kan geoteknikk påvirke arealbruk i planen?
Ja. Grunnforhold kan påvirke hvor bygg, vei, VA, støttemur, fylling eller grøntområder bør plasseres. Noen arealer kan være bedre egnet for utbygging enn andre.
Kan reguleringsplan stille krav om geoteknisk dokumentasjon senere?
Ja. Planen kan inneholde bestemmelser eller rekkefølgebestemmelser om videre undersøkelser, geoteknisk vurdering, prosjektering eller sikring før utbygging.
Er flom og skred en del av geoteknikk i reguleringsplan?
Flom og skred er naturfaretemaer som ofte må ses sammen med grunnforhold, terreng, erosjon, overvann og planlagt utbygging. Det kan være behov for egne flom- eller skredfarevurderinger.
Hva bør jeg sende inn for vurdering?
Send plankart, planinitiativ, planbeskrivelse, kommunalt brev, gårds- og bruksnummer, tidligere rapporter og en kort beskrivelse av planlagt utbygging, byggesak eller fradeling.
