Fjellkontroll er aktuelt når man må vite om det faktisk er berg der et tiltak skal fundamenteres, graves, peles eller bygges. Det kan gjelde bolig, tilbygg, støttemur, garasje, byggegrop, peler, stålkjernepeler, energibrønn eller andre tiltak der bergnivået har betydning for løsningen.
Målet er å kontrollere om antatt fjellnivå stemmer med det som finnes i grunnen, og om valgt løsning fortsatt er riktig.
Hva er fjellkontroll?
Fjellkontroll betyr kontroll av hvor berget ligger, og om fjellnivået stemmer med det som er lagt til grunn for et konkret tiltak.
I praksis kan fjellkontroll handle om å kontrollere om det er berg i gravegropen, om fundamentet ligger på riktig nivå, om det er behov for mer utgraving, eller om peler og stålkjernepeler faktisk får nødvendig kontakt med berg.
Fjellkontroll kan gjøres ved enkel prøvegraving når berget ligger grunt, men utføres ofte mer systematisk med geoteknisk borerigg, for eksempel ved totalsondering. I noen prosjekter kan også peleboring, boring for stålkjernepeler eller boring for energibrønn gi informasjon om hvor berg påtreffes.
Fjellkontroll kalles også bergkontroll i noen sammenhenger. Dersom hovedspørsmålet er hvor langt det er ned til berg på eiendommen, bør du lese mer om dybde til fjell.
Når er fjellkontroll aktuelt?
Fjellkontroll kan være aktuelt når bergnivået påvirker valg av fundamentering, graveskråning, støttemur, peler eller byggegrop.
Typiske situasjoner er:
- fundamentering nær eller på berg
- kontroll av bergnivå i gravegrop
- usikker dybde til fjell før bygging
- støttemur der bergnivå påvirker løsning
- peler eller stålkjernepeler til berg
- byggegrop med varierende fjellnivå
- mistanke om løsmasser over skrånende berg
- dokumentasjon før videre utførelse
Fjellkontroll er særlig viktig der prosjektert løsning forutsetter berg på et bestemt nivå, eller der feil antakelse om bergnivå kan gi problemer med bæreevne, setninger, stabilitet eller utførelse.
Fjellkontroll ved fundamentering
Ved fundamentering kan fjellnivå være avgjørende. Et fundament som er planlagt på berg, bør ikke uten videre etableres på løsmasser fordi berget ligger dypere enn antatt.
Hvis berget ligger skjevt, ujevnt eller dypere enn forventet, kan det påvirke:
- fundamenteringsnivå
- behov for masseutskifting
- behov for peler
- risiko for differansesetninger
- behov for sprengning eller pigging
- prosjektert løsning
Fjellkontroll kan derfor være nødvendig før man støper fundamenter, etablerer såler eller går videre med konstruksjonen.
Dersom grunnforholdene er usikre, kan fjellkontroll inngå som en del av en geoteknisk vurdering.
Fjellkontroll ved peler og stålkjernepeler
Ved peler og stålkjernepeler er bergnivå ofte sentralt. Hvis peler skal føres til berg, må man ha kontroll på om antatt bergnivå stemmer, og om pelene faktisk oppnår nødvendig bæreevne og kontakt.
Fjellkontroll kan være relevant når:
- peler skal avsluttes mot berg
- det er stor variasjon i bergnivå
- det er usikkerhet om berg eller blokk
- pelene får uventet stopp
- prosjektert pelelengde ikke stemmer med utførelse
- dokumentasjon av bergkontakt er nødvendig
Det er viktig å skille mellom faktisk berg og store steiner eller blokker i løsmasser. Feiltolkning kan føre til at man tror man har nådd berg, selv om det fortsatt finnes løsmasser under.
Fjellkontroll ved støttemur, byggegrop og graving
Fjellkontroll kan også være viktig ved støttemur, byggegrop og graving på tomt.
Ved støttemurer kan bergnivå påvirke fundamentering, drenering, graveskråning, jordtrykk og stabilitet. Ved byggegroper kan varierende fjellnivå påvirke graving, sikring, vanninnsig, sprengning og behov for tiltak.
Fjellkontroll kan være aktuelt hvis berget ligger høyere eller lavere enn antatt, hvis mur eller fundament delvis står på berg og delvis på løsmasser, eller hvis utførende trenger faglig avklaring før videre arbeid.
Ved mindre private tiltak kan dette også være relevant ved graving på egen tomt.
Hvordan undersøkes bergnivå?
Bergnivå kan undersøkes på flere måter. Valg av metode avhenger av hvor dypt berget ligger, hvor presis dokumentasjon som trengs, og hva tiltaket gjelder.

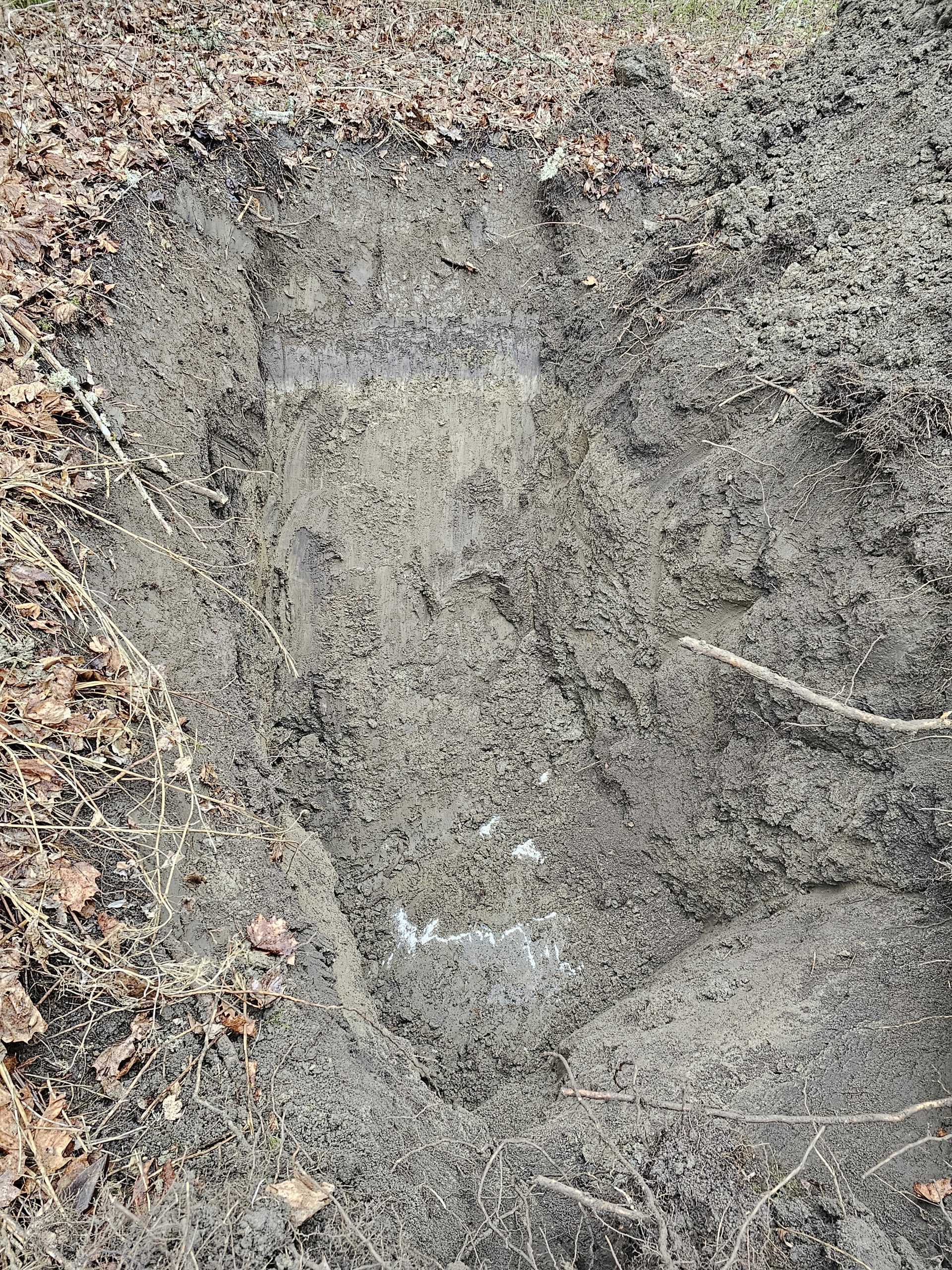

Hvis berget ligger grunt, kan prøvegraving noen ganger gi god nok avklaring. Da kan man se om det faktisk er berg i graveområdet, hvor berget ligger, og om løsmassene over berg stemmer med det som er lagt til grunn.
Den vanligste metoden for å undersøke dybde til berg mer systematisk er likevel boring med geoteknisk borerigg, ofte med totalsondering. Totalsondering brukes blant annet for å kartlegge løsmasser, fasthet og overgang til berg. Dette kan være aktuelt før fundamentering, peler, støttemur, byggegrop eller andre tiltak der bergnivået har betydning.
Fjellkontroll kan også skje i forbindelse med utførelse. Tyngre rigger som installerer peler, stålkjernepeler eller energibrønner kan gi viktig informasjon om hvor berg påtreffes. Slike observasjoner må likevel vurderes faglig, særlig der det kan være blokk, faste masser eller ujevnt berg som kan forveksles med bergnivå.
Hvordan dokumenteres fjellkontroll?
Dokumentasjonen bør være tydelig nok til at prosjekterende, entreprenør, ansvarlig søker eller tiltakshaver forstår hva som er kontrollert, og hva det betyr for videre arbeid.
Dokumentasjon kan for eksempel bestå av:
- bilder fra prøvegraving eller gravegrop
- målt nivå på avdekket berg
- resultater fra totalsondering eller annen boring
- observasjoner fra pele- eller borearbeid
- beskrivelse av løsmasser over berg
- vurdering av om berget er egnet som fundamenteringsnivå
- sammenligning med tegninger eller prosjektert løsning
- anbefaling om videre grunnundersøkelser eller geoteknisk vurdering
Dersom bergnivå er avgjørende for fundamentering eller utførelse, bør fjellkontrollen dokumenteres før løsningen låses eller arbeidene fortsetter.
Forskjellen på dybde til fjell og fjellkontroll
Dybde til fjell handler om hvor langt det er ned til berg. Det kan avklares med kart, tidligere grunnundersøkelser, prøvegraving, boring eller andre undersøkelser.
Fjellkontroll handler mer om å kontrollere eller dokumentere bergnivå i en konkret situasjon. Det kan være under graving, før støp, ved fundamentering, ved peler eller når utførelsen viser andre forhold enn forventet.
Kort sagt:
- dybde til fjell handler om hvor berget ligger
- fjellkontroll handler om å kontrollere om bergnivået stemmer i tiltaket
Les mer om dybde til fjell dersom du ønsker en bredere forklaring av hvordan bergnivå kan vurderes på en eiendom.
Fjellkontroll er ikke generell berggrunnskartlegging
Fjellkontroll skal ikke forveksles med en bred geologisk kartlegging av berggrunnen. Hovedspørsmålet er vanligvis ikke hvilken bergart som finnes på eiendommen, men om bergnivået stemmer med det tiltaket forutsetter.
Hvis saken handler om bergkvalitet, sprekker, svakhetssoner, skjæring, rasfare eller geologiske forhold i berg, kan det være mer relevant med en geologisk undersøkelse.
Når er fjellkontroll ikke nok?
Fjellkontroll kan avklare bergnivå, men den svarer ikke alltid på hele geoteknikkspørsmålet.
Det kan fortsatt være behov for vurdering av:
- bæreevne
- setninger
- stabilitet i grunnen
- løsmasser over berg
- vannforhold
- jordtrykk
- fundamentering
- utførelsesrisiko
Hvis tiltaket gjelder større konstruksjoner, skråninger, byggegrop, støttemur eller krevende grunnforhold, kan fjellkontroll derfor måtte inngå i en bredere geoteknisk rapport eller vurdering.
Fjellkontroll og geoteknisk prosjektering
Fjellkontroll kan gi et viktig grunnlag for videre geoteknisk prosjektering. Dette gjelder særlig når fundamentering, peler, støttemur eller byggegrop er prosjektert med forutsetning om berg på et bestemt nivå.
Hvis fjellnivået avviker fra det som er lagt til grunn, kan løsningen måtte justeres. Det kan for eksempel være behov for endret fundamentering, dypere utgraving, peler, masseutskifting eller supplerende grunnundersøkelser.
Hva kan Geotekniker AS bidra med?
Geotekniker AS kan bistå med faglig vurdering av om det er behov for fjellkontroll, og hvordan bergnivå bør dokumenteres i saken.
Dette kan omfatte:
- vurdering av tegninger og planlagt tiltak
- vurdering av tilgjengelige grunnopplysninger
- vurdering av avdekket berg i gravegrop
- vurdering av resultater fra boring eller totalsondering
- vurdering av observasjoner fra peler, stålkjernepeler eller energibrønn
- vurdering av om fundamentering på berg er realistisk
- vurdering av behov for grunnundersøkelser
- vurdering av om saken krever geoteknisk prosjektering
Selve prøvegraving, riggboring, peling, energibrønnboring, sprengning, pigging og entreprenørarbeid utføres normalt av utførende entreprenør eller borefirma. Geotekniker AS kan vurdere behovet, tolke dokumentasjonen og gi faglig vurdering av grunnforhold, bergnivå, dokumentasjonsbehov og geoteknisk risiko.
Send inn saken for vurdering
Har du fått spørsmål om fjellkontroll, bergnivå eller dokumentasjon før videre graving eller fundamentering?
Send gjerne inn adresse, gårds- og bruksnummer, tegninger, bilder fra gravegrop, situasjonsplan og en kort beskrivelse av tiltaket. Da kan vi vurdere om saken kan avklares enkelt, eller om det bør gjøres grunnundersøkelser, fjellkontroll eller geoteknisk vurdering.
Ofte stilte spørsmål om fjellkontroll
Hva er fjellkontroll?
Fjellkontroll er kontroll av hvor berget ligger, og om bergnivået stemmer med det som er lagt til grunn for graving, fundamentering eller utførelse.
Når trenger man fjellkontroll?
Fjellkontroll kan være aktuelt ved fundamentering, peler, stålkjernepeler, støttemur, byggegrop eller graving der bergnivået har betydning for løsningen.
Hvordan utføres fjellkontroll?
Fjellkontroll kan utføres med prøvegraving dersom berget ligger grunt. Vanligst er likevel kontroll med geoteknisk borerigg, ofte ved totalsondering. I noen saker kan også observasjoner fra peler, stålkjernepeler eller energibrønner brukes som del av vurderingen.
Er totalsondering vanlig ved fjellkontroll?
Ja. Totalsondering er en vanlig metode for å undersøke dybde til berg og overgangen mellom løsmasser og berg. Metoden brukes ofte når bergnivået må dokumenteres før fundamentering, peler, støttemur eller byggegrop.
Er fjellkontroll det samme som grunnundersøkelse?
Nei. Fjellkontroll er ofte en mer konkret kontroll av avdekket eller antatt bergnivå. En grunnundersøkelse kan kartlegge løsmasser, dybde til fjell og grunnforhold mer systematisk.
Kan man se om det er fjell i en gravegrop?
Noen ganger er det tydelig, men ikke alltid. Store steiner, blokker eller faste masser kan forveksles med berg. Ved usikkerhet bør forholdet vurderes faglig.
Hvorfor er fjellkontroll viktig ved fundamentering?
Hvis fundamentet er planlagt på berg, må man vite om berget faktisk ligger der konstruksjonen skal stå. Feil antakelse om bergnivå kan gi behov for endret fundamentering.
Hvorfor er fjellkontroll viktig ved peler?
Ved peler til berg må man ha kontroll på om pelene faktisk når berg, og om stopp i peling skyldes berg eller andre forhold som blokk eller faste masser.
Kan fjellkontroll være nødvendig ved støttemur?
Ja. Bergnivå kan påvirke fundamentering, jordtrykk, drenering, graving og stabilitet ved støttemurer.
Hva gjør man hvis fjell ligger dypere enn forventet?
Da må løsningen vurderes på nytt. Det kan være behov for dypere graving, masseutskifting, peler, endret fundamentering eller geoteknisk vurdering.
Utfører Geotekniker AS graving, boring eller sprengning?
Nei. Geotekniker AS utfører normalt ikke graving, boring, sprengning eller entreprenørarbeid. Vi kan vurdere grunnforhold, bergnivå, dokumentasjonsbehov og geoteknisk risiko.
