IVF-kurve – intensitet, varighet og frekvens for dimensjonerende nedbør

IVF-statistikk svarer på ett spørsmål: hvor ofte kan vi vente at en gitt nedbørintensitet med en gitt varighet blir overskredet på et bestemt sted? Kurvene brukes til å finne dimensjonerende nedbør ved overvannsberegninger, dimensjonering av flomveier, avrenningsberegninger og hydrologiske analyser. Verdiene hentes normalt fra Norsk klimaservicesenter og må velges ut fra sted, regnvarighet, gjentaksintervall og eventuelt klimapåslag.

I hydrologi står IVF for intensitet–varighet–frekvens. IVF-statistikk beskriver hvor kraftig nedbør som kan forventes for ulike varigheter, og hvor sjelden eller ofte en slik hendelse statistisk forekommer.

IVF-kurven er derfor et sentralt grunnlag når man skal beregne hvor mye vann et nedbørfelt kan produsere ved kraftig regn, eller dimensjonere løsninger for overvann.

Hva er en IVF-kurve?

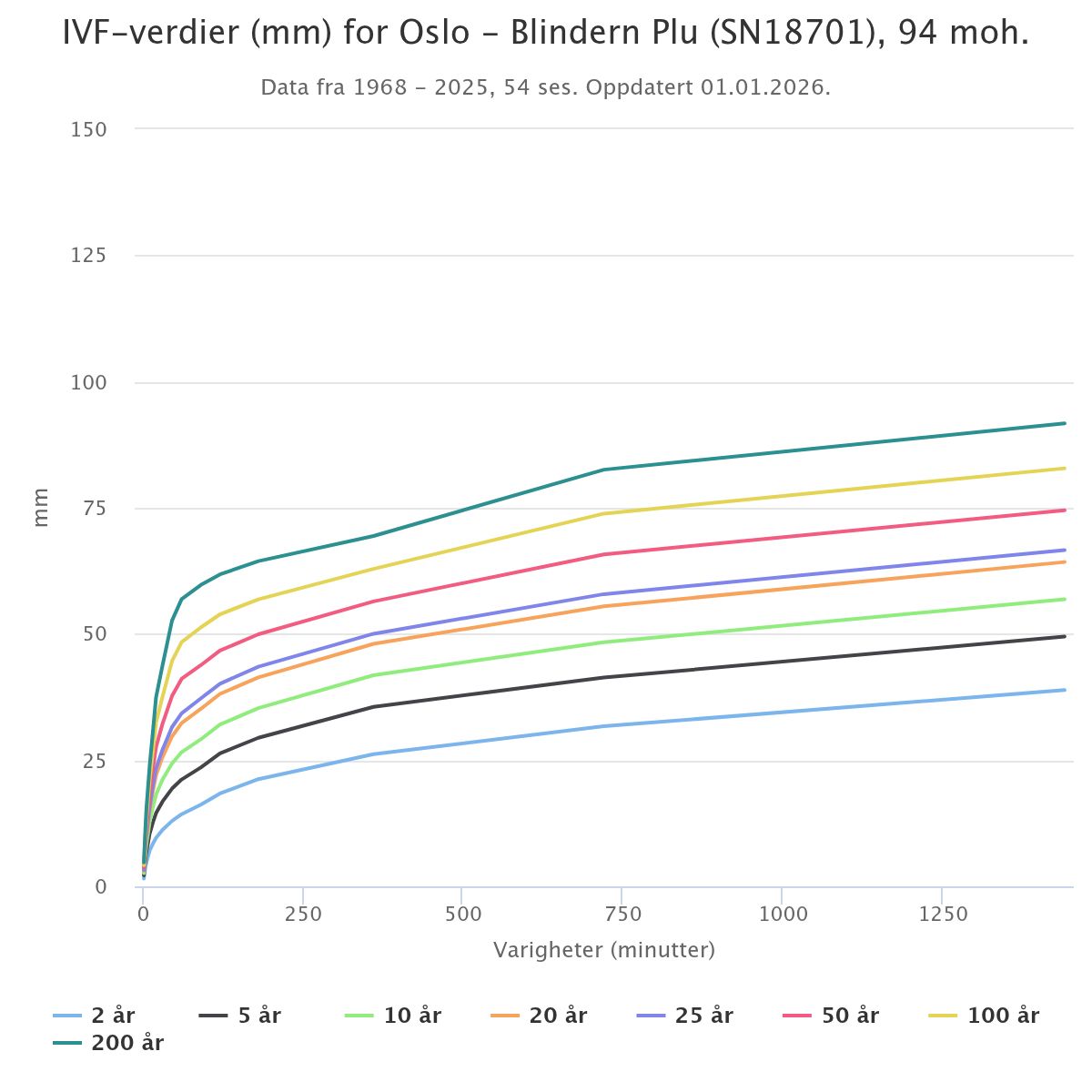

En IVF-kurve er en grafisk framstilling av dimensjonerende nedbør. Kurven kobler sammen tre størrelser:

Intensitet (I) beskriver hvor kraftig nedbøren er, det vil si nedbørmengde per tidsenhet. I hydrologi oppgis intensitet gjerne i mm/time, mens VA-faget bruker l/(s·ha). Omregningen er enkel: 1 mm/time tilsvarer 2,78 l/(s·ha).

Varighet (V) beskriver hvor lenge regnet varer. IVF-statistikken dekker normalt varigheter fra 1 minutt til 24 timer.

Frekvens (F) beskriver hvor ofte en nedbørhendelse av denne størrelsen statistisk kan forventes. Dette uttrykkes som et gjentaksintervall T, for eksempel 2, 5, 10, 20, 50, 100 eller 200 år. Den årlige sannsynligheten for overskridelse er 1/T – et 100-årsregn har altså 1 % sannsynlighet for å bli overskredet i et vilkårlig år.

Intensitet og nedbørmengde henger sammen gjennom varigheten: nedbørmengde P = I × t. IVF-statistikk kan derfor presenteres både som intensitet [l/(s·ha) eller mm/time] og som nedbørmengde [mm] for hver varighet. Begge deler er samme informasjon.

Hvordan leses en IVF-kurve?

For å hente en dimensjonerende nedbørintensitet må man kjenne tre forhold:

1. hvilket sted eller hvilken målestasjon som er relevant
2. hvilken regnvarighet som skal brukes
3. hvilket gjentaksintervall beregningen skal baseres på

På IVF-kurven velges kurven for ønsket gjentaksintervall. Deretter leses intensiteten av for aktuell varighet.

To forhold må holdes fra hverandre når kurven leses:

• Intensiteten faller normalt med økende varighet. Kortvarige regn kan ha svært høy intensitet, mens gjennomsnittlig intensitet blir lavere når regnvarigheten øker. De konkrete verdiene varierer mellom målestasjoner og gjentaksintervall.
• Nedbørmengden stiger med varigheten. Selv om intensiteten avtar, øker den totale nedbørmengden jo lenger regnet varer.

Kortvarig regn gir derfor høyest intensitet, men liten total nedbørmengde. Hvilket av de to som er dimensjonerende, avhenger av hva som skal beregnes: en liten tett flate reagerer på intensitet, et fordrøyningsmagasin på mengde.

Samtidig gir et sjeldnere regn høyere verdi enn et hyppigere regn med samme varighet: 100-årskurven ligger alltid over 20-årskurven.

Hva brukes IVF-kurver til?

IVF-statistikk har to hovedbruksområder:

1. Vurdere gjentaksintervallet for en nedbørhendelse som har skjedd. Etter en kjelleroversvømmelse eller en skade på en flomvei er spørsmålet ofte hvor sjeldent regnet egentlig var. Måles observert nedbørmengde og varighet mot IVF-statistikken, får man et anslag på gjentaksintervallet. Dette er relevant i skade- og forsikringssaker og når det skal vurderes om et anlegg sviktet ved et regn det skulle tålt.

2. Konstruere dimensjonerende regn for beregninger. IVF-verdiene brukes direkte som inngangsdata i den rasjonelle metoden og som grunnlag for modellregn i nedbør-avløpsmodeller.

Det andre bruksområdet er aktuelt ved blant annet:

• overvannsberegninger og dimensjonering av overvannsløsninger
• beregning av avrenning før og etter utbygging
• dimensjonering av flomveier
• vurdering av kulverter og stikkrenner
• hydrologisk modellering
• flomberegninger i mindre nedbørfelt
• vurdering av fordrøyningsbehov
• planlegging av bygg og infrastruktur

IVF-kurven gir ikke alene svaret på hvor mye vann som renner fra et område. Nedbøren må vurderes sammen med feltareal, terreng, arealbruk, tette flater, infiltrasjon, avrenningsforhold og valgt beregningsmetode.

IVF-kurve og modellregn

Når nedbøren skal inn i en nedbør-avløpsmodell, må IVF-verdiene gjøres om til et nedbørforløp over tid – et modellregn eller hyetogram. Hvor avansert modellregnet er, avhenger av hva modellen skal svare på.

Kasseregn (rektangulært regn) er den enkleste formen: én intensitet fra IVF-statistikken holdes konstant gjennom hele regnvarigheten. Kasseregnet brukes typisk sammen med den rasjonelle metoden.

Symmetrisk blokkhyetogram bygges av flere varigheter fra samme IVF-kurve, med den mest intense blokken i midten. Begrunnelsen er at ulike deler av et nedbørfelt har ulik responstid – en asfaltert flate gir størst avrenning ved kort regn, mens et grøntareal lenger unna gir størst bidrag ved lengre regn. Et modellregn som inneholder flere varigheter fanger opp begge. Blokkhyetogrammet konstrueres slik at det gjengir IVF-kurven det er laget fra: beregnes IVF-statistikk for hyetogrammet, ender man med samme kurve.

Chicago-regn er en asymmetrisk variant der nedbørtoppen kan legges tidligere eller senere i forløpet, og som på samme måte bevarer informasjonen fra IVF-statistikken.

Les mer om metodevalg og modelloppsett under hydrologisk modellering.

IVF-kurve og konsentrasjonstid

Ved beregning av avrenning fra mindre nedbørfelt brukes IVF-statistikk sammen med feltets konsentrasjonstid – forenklet den tiden vannet bruker fra de fjerneste delene av nedbørfeltet til beregningspunktet.

Ved den rasjonelle metoden settes regnvarigheten lik konsentrasjonstiden. Det er varigheten der hele feltet bidrar samtidig, og som dermed gir størst vannføring i beregningspunktet. Deretter hentes dimensjonerende intensitet fra IVF-kurven for valgt gjentaksintervall.

Ved bruk av modellregn bør den totale regnvarigheten være minst like lang som konsentrasjonstiden, slik at hele feltet rekker å bidra.

Valg av feil regnvarighet gir feil dimensjonerende vannføring. En for kort varighet gir høy intensitet, men feltet rekker ikke å respondere; en for lang varighet gir en intensitet som er lavere enn den feltet faktisk kan utsettes for.

IVF-kurver i overvannsberegninger

Ved overvannshåndtering er IVF-kurver det sentrale grunnlaget for å beregne hvor mye vann som dannes ved kraftig nedbør.

For mindre og relativt enkle nedbørfelt brukes den rasjonelle formelen:

Q = C × i × A

der:

Q er dimensjonerende vannføring [l/s]
C er avrenningskoeffisient [–]
i er dimensjonerende nedbørintensitet fra IVF-statistikken [l/(s·ha)]
A er nedbørfeltets areal [ha]

Med intensitet i l/(s·ha) og areal i hektar kommer vannføringen direkte ut i l/s. Eventuelt klimapåslag legges på intensiteten før beregningen.

En overvannsrapport bruker IVF-statistikk som grunnlag for å beregne avrenning før og etter utbygging, nødvendig fordrøyningsvolum og kapasitet i planlagte overvannsløsninger. Der kommunen krever at overvannet håndteres på egen tomt, er IVF-verdiene også utgangspunktet for dimensjonering av lokal overvannshåndtering.

Hvilken IVF-kurve skal brukes?

Det finnes ikke én IVF-kurve som gjelder for hele Norge. Offisiell IVF-statistikk finnes hos Norsk klimaservicesenter, der man velger målestasjon og henter verdier som graf eller tabell, med informasjon om kvalitetsklasse, 95 %-konfidensintervall og klimapåslag.

Valget av stasjon bør gjøres i denne rekkefølgen:

1. Har kommunen fastsatt hvilken IVF-statistikk som skal brukes? Mange kommuner angir stasjon og gjentaksintervall i overvannsnorm eller VA-norm. Da er valget gitt.
2. Hvilke stasjoner finnes i nærheten, og hvor lange serier har de? En stasjon som er i drift, har en lang måleserie – 20 år eller mer – og ligger i nærheten av området, bør foretrekkes.
3. Er stasjonen representativ? Nærmeste stasjon er ikke alltid best. Høyde over havet, avstand til kysten og lokale klimaforhold kan gjøre en stasjon litt lenger unna mer representativ enn den nærmeste.

Finnes det ingen representativ stasjon, eller er kurven svært usikker, må man følge etablerte prosedyrer: Norsk klimaservicesenters IVF-veiledning for gjentaksintervall under 200 år, og NIFS-rapport 134 (kapittel 8) for 200-årsregn. For områder uten gode lokale data kan estimerte IVF-verdier og data fra omkringliggende stasjoner brukes som støtte.

I en enkel overvannsberegning er valget ofte rett fram. I en mer omfattende hydrologisk analyse bør valg av IVF-statistikk dokumenteres og begrunnes.

IVF-kurve, dimensjonerende nedbør og gjentaksintervall

IVF-statistikk omtales også som dimensjonerende nedbør. Formålet er ikke å forutsi når et bestemt regnskyll kommer, men å etablere et statistisk dimensjoneringsgrunnlag.

Et 100-års gjentaksintervall betyr ikke at hendelsen kommer én gang hvert hundrede år. Det betyr 1 % sannsynlighet hvert år. Over en levetid på 50 år er sannsynligheten for minst én overskridelse av 100-årsregnet omtrent 40 %, og for 200-årsregnet rundt 22 %. To kraftige hendelser kan komme med kort mellomrom selv om begge tilsvarer et langt gjentaksintervall.

Det samme prinsippet gjelder når man omtaler 20-, 50-, 100- og 200-årsflom.

Usikkerhet i IVF-statistikk

IVF-verdier er statistiske estimater, ikke eksakte framtidige regnhendelser. Statistikken beregnes ved å tilpasse en ekstremverdifordeling til de største observerte hendelsene for hver varighet. Jo lengre gjentaksintervall som skal estimeres fra en gitt måleserie, desto større blir usikkerheten.

Meteorologisk institutt la om beregningsmetoden i 2022, og usikkerheten tallfestes nå for hver verdi. Størrelsen på usikkerheten kan overraske. For Blindern i Oslo, med måleserie fra 1968, er 95 %-intervallet for 2-årsregnet smalt – i størrelsesorden ±10 %. For 200-årsregnet med samme varighet er intervallet så bredt at øvre grense er mer enn dobbelt så høy som nedre. En måleserie på rundt 50 år gir rett og slett lite grunnlag for å si noe presist om en hendelse som statistisk inntreffer hvert 200. år.

Usikkerheten er større når:

• måleserien er kort
• det er få målestasjoner i området
• lange gjentaksintervall beregnes fra et begrenset datagrunnlag
• lokale klimaforhold varierer mye
• beregningsstedet ligger langt fra representative målestasjoner

Praktisk betyr dette at usikkerhetsintervallet bør vurderes aktivt når 100- eller 200-årsverdier legges til grunn, og at valg av verdi innenfor intervallet bør begrunnes i rapporten.

IVF-kurver og klimapåslag

Historiske nedbørmålinger beskriver det klimaet som er observert. Bygg og infrastruktur skal fungere i framtidens klima. Derfor klimajusteres dimensjonerende nedbør med en klimafaktor:

Framtidig nedbør = klimafaktor × historisk nedbør

Klimafaktoren er ikke én fast størrelse. Den avhenger av regnvarighet, gjentaksintervall, framskrivningsperiode, utslippsscenario, geografi og hvilken referanseperiode den er beregnet relativt til. Nasjonalt er føringen at høye utslippsalternativer skal legges til grunn i klimatilpasning – et føre-var-prinsipp. Et typisk eksempel: øker 20-årsregnet med én times varighet fra 28 mm i referanseperioden til 42 mm mot slutten av århundret, er klimafaktoren 1,5.

Norsk klimaservicesenter publiserer anbefalte klimapåslag i klimaprofilene for hvert fylke, og IVF-verktøyet kan vise klimajusterte verdier direkte. Et klimapåslag skal ikke velges tilfeldig eller legges til bare fordi beregningen gjelder overvann. Det må knyttes til varighet, gjentaksintervall og region for den konkrete beregningen. Hvordan klimaendringene påvirker flomfaren mer generelt, er behandlet under flom og klimaendringer.

IVF-kurve og TEK17

IVF-statistikk er særlig relevant ved dimensjonering av overvann etter TEK17.

Etter TEK17 § 15-8 skal løsninger for infiltrasjon, fordrøyning og avledning av overvann samlet dimensjoneres for nedbør med klimajustert 100-års gjentaksintervall, så langt ikke annet er bestemt i arealplan.

IVF-kurven brukes da til å fastsette dimensjonerende nedbør for valgt varighet i det aktuelle området. Lokale reguleringsbestemmelser og kommunale krav må kontrolleres, fordi arealplan kan fastsette et annet dimensjoneringsgrunnlag, en bestemt stasjon eller et bestemt klimapåslag.

Sikkerhet mot flom fra vassdrag reguleres av en annen bestemmelse, TEK17 § 7-2, med egne sikkerhetsklasser og gjentaksintervall på 20, 200 og 1000 år.

IVF-kurve ved flomberegninger

IVF-statistikk kan også inngå i flomberegninger, særlig for mindre nedbørfelt der kraftig korttidsnedbør er dimensjonerende. Nedbørintensiteten er da ett av flere inngangsdata i den hydrologiske beregningen.

For større eller mer komplekse nedbørfelt er andre metoder mer egnet, for eksempel flomfrekvensanalyse på vannføringsdata, regionale flomformler eller kalibrerte nedbør-avløpsmodeller, slik NVEs veileder for flomberegninger (1/2025) beskriver. I slike felt er det snøsmelting og langvarig regn, ikke korttidsnedbør, som gir de største flommene.

En IVF-kurve skal derfor ikke brukes mekanisk i alle flomberegninger. Beregningsmetoden må tilpasses nedbørfeltet og formålet med analysen. Les mer om hydrologisk modellering.

Når trenger man en hydrologisk beregning?

En IVF-kurve er bare nedbørgrunnlaget. Dersom spørsmålet er hvor mye vann som faktisk vil renne mot en bygning, kulvert, bekk, flomvei eller naboeiendom, må nedbøren omregnes til avrenning.

Da må følgende vurderes:

• nedbørfeltets størrelse og avgrensning
• konsentrasjonstid
• terreng og vannveier
• avrenningskoeffisient og tette flater
• infiltrasjon
• fordrøyning
• kulverter og andre innsnevringer
• klimapåslag
• dimensjonerende gjentaksintervall

Dette inngår i en hydrologisk analyse eller overvannsberegning, og utføres av en hydrolog eller hydrologiingeniør.

Trenger du beregning av dimensjonerende nedbør eller overvann?

Geotekniker AS bistår med hydrologiske beregninger knyttet til IVF-statistikk, dimensjonerende nedbør, nedbørfelt, avrenning, overvann og flom.

Har kommunen bedt om dokumentasjon, kan du sende adresse eller gårds- og bruksnummer, kommunens krav, situasjonsplan og en kort beskrivelse av tiltaket. Da vurderer vi hvilket beregningsgrunnlag og hvilken dokumentasjon saken krever.

Ofte stilte spørsmål om IVF-kurver

Hva betyr IVF i hydrologi?

IVF betyr intensitet, varighet og frekvens. Begrepet brukes om statistikk for kraftig nedbør og dimensjonerende regn.

Hva viser en IVF-kurve?

En IVF-kurve viser hvilken nedbørintensitet som statistisk kan forventes for ulike regnvarigheter og gjentaksintervall på et bestemt sted.

Hvor finner jeg IVF-kurver?

Offisiell norsk IVF-statistikk finnes hos Norsk klimaservicesenter, der verdier hentes per målestasjon og vises som graf eller tabell, med usikkerhet og klimapåslag.

Hva er forskjellen på IVF-kurve og IVF-statistikk?

IVF-statistikk er selve tallgrunnlaget for intensitet, varighet og frekvens. IVF-kurven er den grafiske framstillingen av disse verdiene.

Hva er forskjellen på l/(s·ha) og mm/time?

Begge er enheter for nedbørintensitet. 1 mm/time tilsvarer 2,78 l/(s·ha). VA-faget bruker l/(s·ha) fordi det gir vannføring i l/s direkte når det ganges med areal i hektar.

Hva betyr 100-årsregn?

Et 100-årsregn er en nedbørhendelse med 1 % sannsynlighet for overskridelse hvert år. Det betyr ikke at det går 100 år mellom hver hendelse – over 50 år er sannsynligheten for minst én overskridelse omtrent 40 %.

Hva er et modellregn?

Et modellregn er et konstruert nedbørforløp basert på IVF-statistikk, brukt som inngangsdata i nedbør-avløpsmodeller. Enkleste form er kasseregn med konstant intensitet; blokkhyetogram og Chicago-regn kombinerer flere varigheter fra samme kurve.

Brukes IVF-kurver til overvann?

Ja. IVF-statistikk er grunnlaget for dimensjonerende nedbør i overvannsberegninger, blant annet ved beregning av avrenning, fordrøyning og flomveier.

Hvilken regnvarighet skal brukes?

Det avhenger av beregningsmetoden og nedbørfeltet. Ved den rasjonelle metoden settes regnvarigheten lik nedbørfeltets konsentrasjonstid.

Må IVF-verdier klimajusteres?

Ved dimensjonering der framtidig klima skal ivaretas, ja. For overvann etter TEK17 § 15-8 er utgangspunktet klimajustert 100-års gjentaksintervall når arealplan ikke fastsetter noe annet.
