Hydrologisk modellering og analyse – flom, avrenning og vannføring

Resultatet er grunnlaget for flomvurdering, overvannsberegning og dimensjonering av vannveier i byggesaker, reguleringsplaner og prosjektering. Hvilken metode som er riktig, avhenger av feltets størrelse, hva som skal beregnes og hvilke data som finnes.

Hva er hydrologisk modellering?

Det beste hadde vært å måle vannføringen i akkurat det punktet saken gjelder. Det har man sjelden anledning til. Derfor brukes en modell: en matematisk beskrivelse av nedbørfeltet som gir vannføring ut fra nedbør og feltets egenskaper – størrelse, terreng, konsentrasjonstid, infiltrasjon, fordampning, gropmagasinering, arealbruk, feltets tilstand før regnet og eventuelle overvannstiltak.

Hydrologisk modellering er altså ikke én metode, men et spenn fra en enkel formel til distribuerte modeller som følger vannet gjennom feltet time for time. Fagområdet er beskrevet i artikkelen om hva hydrologi er.

Hva er en hydrologisk analyse?

En hydrologisk analyse er den bredere vurderingen av vannforholdene i et område, der modelleringen er ett av stegene. Analysen omfatter typisk avgrensning av nedbørfelt, gjennomgang av tilgjengelige data – nedbørstatistikk, eventuelle målestasjoner, terrengmodell og arealbruk – valg av metode, selve beregningen, og en vurdering av usikkerheten i resultatet.

I en flomsak er det den hydrologiske analysen som fastsetter hvilken vannføring som skal legges til grunn videre, for eksempel i en hydraulisk modell ved flomkartlegging. I en overvannssak gir analysen avrenningen før og etter utbygging.

Metoder og modeller – fra den rasjonale formel til HBV

Valg av metode styres først og fremst av feltstørrelse og tidsoppløsning:

• Små og relativt enkle felt – den rasjonale formel Q = φ · I · A, der φ er avrenningskoeffisienten, I nedbørintensiteten fra IVF-statistikk og A feltarealet. Summasjonskurve- og tid-areal-metoden er nære slektninger som også håndterer varierende regn.
• Urbane felt med ledningsnett – dynamiske nedbør-avløpsmodeller som SWMM, MIKE-modellene og DDDurban, som beregner avrenning over tid og kan kobles mot ledningsnettet.
• Naturlige nedbørfelt og vassdrag – nedbør-avløpsmodeller som PQRUT, HBV, DDD og HEC-HMS. Hvilken modell som er egnet, avhenger blant annet av feltstørrelse, datagrunnlag, ønsket tidsoppløsning og formålet med beregningen.
• Felt med vannføringsobservasjoner – flomfrekvensanalyse direkte på måleserien. For umålte felt finnes regionale flomformler og NIFS-formelverket, som gir flomvannføring for ulike gjentaksintervall ut fra feltparametre.

Ingen av metodene er riktig overalt. En flomberegning for en bekk med 15 km² nedbørfelt skal ikke gjøres med den rasjonale formel, og en overvannsberegning for et tak trenger ikke HBV.

Krav til metode, kompetanse og usikkerhet

Hydrologiske beregninger som inngår i utredning av flomfare i byggesak eller reguleringsplan, må oppfylle kravene i TEK17 § 7-2 og følge NVEs veiledere. Selve flomberegningen følger «Veileder for flomberegninger» (NVE 1/2025), mens utredningen av flomfare følger «Sikkerhet mot flom» (NVE 3/2022). Den siste stiller også krav til hvem som gjør jobben: foretaket må ha formell og tilstrekkelig relevant kompetanse innen hydrologiske og vassdragshydrauliske analyser, og fagansvarlig skal ha mastergrad eller sivilingeniørutdanning innen vassdragshydraulikk, vassdragsteknikk, hydrologi eller meteorologi, med minst fem års relevant erfaring. Kravet til formell utdanning kan reduseres ved relevant tilleggsopplæring eller lengre erfaring. Det er dette kravet som gjør hydrologisk ingeniørkompetanse til mer enn en tittel.

En hydrologisk modell kan ikke brukes ukritisk. Valg av modell, inngangsdata og forutsetninger må begrunnes for det aktuelle nedbørfeltet og formålet med beregningen. Usikkerhet i nedbørdata, feltparametere, avrenning, klimapåslag og modellens oppbygning må vurderes, og resultatets følsomhet bør kontrolleres før dimensjonerende verdier legges til grunn for prosjektering. NVE understreker at flomberegninger alltid innebærer usikkerhet, og anbefaler følsomhetsanalyse der det er relevant.

Statisk eller dynamisk – kulminasjonsverdi eller hydrogram

En statisk modell gir ett tall: den maksimale vannføringen, kulminasjonsverdien. Den rasjonale formel er et eksempel. En dynamisk modell tar imot nedbør som varierer over tid og gir vannføring som funksjon av tid – et hydrogram.

Forskjellen avgjør hva beregningen kan brukes til. Ved en innledende kapasitetsvurdering kan maksimal vannføring være den viktigste hydrologiske størrelsen. For et fordrøyningsanlegg for overvann er også tidsforløpet og volumet under hydrogrammet avgjørende. Modeller skilles også etter om feltet behandles som én enhet («lumped») eller deles i delfelt med egne egenskaper (semi-distribuert eller distribuert). Jo mer sammensatt feltet er, desto mer taler for å dele det opp.

Den rasjonale formel – nyttig, men med forutsetninger

Den rasjonale formel er intuitiv og krever få inngangsverdier. Prisen er et sett forutsetninger som ofte glemmes: konsentrasjonstiden regnes som konstant, nedbøren antas jevnt fordelt over feltet med konstant intensitet, maksimal vannføring antas å opptre når regnvarigheten er lik konsentrasjonstiden, alle feltprosesser samles i én avrenningskoeffisient, og gjentaksintervallet for avrenning settes lik gjentaksintervallet for nedbør.

Formelen fungerer når forutsetningene holder. Problemet oppstår når den brukes ukritisk på store eller sammensatte nedbørfelt, eller når avrenningskoeffisienten velges uten begrunnelse og resultatet aldri kontrolleres mot noe. En hydrologisk ingeniør bør derfor alltid dokumentere hvorfor metoden passer feltet.

Hydrologisk eller hydraulisk modellering?

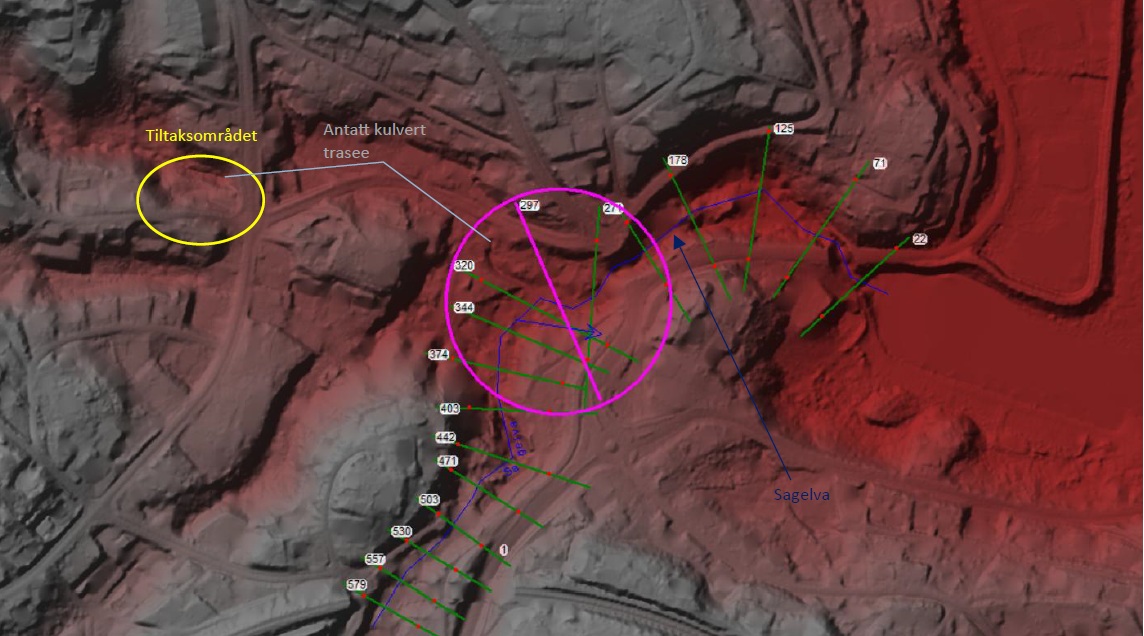

Hydrologisk modellering svarer på hvor mye vann som kommer. Hydraulisk modellering svarer på hva som skjer når vannet kommer frem til bekk, kulvert eller terreng: vannstand, vannlinje, hastighet og flomutbredelse. Den hydrologiske beregningen er inngangsverdien til den hydrauliske modellen, som ofte settes opp i HEC-RAS.

Hydrologiske beregninger i byggesak

I byggesaker og reguleringsplaner er hydrologisk modellering aktuelt ved beregning av flomvannføring, avrenning fra nedbørfelt, overvann før og etter utbygging, vurdering av bekker og naturlige flomveier, dimensjonering av stikkrenner og andre vannveier, og ved terrengendringer og nye tette flater.

Resultatet dokumenteres etter det saken krever: dimensjonerende flomvannføring for aktuell sikkerhetsklasse etter TEK17 § 7-2, eller beregningsgrunnlag for overvannshåndtering etter § 15-8. I enkle saker inngår beregningen i et flomnotat; i større saker i en utredning av flomfare. Omfanget bestemmes av tiltaket, nedbørfeltet og kommunens krav – ikke av hvor avansert modellen kan gjøres.

Hydrologisk modellering og analyse i hele Norge

Geotekniker AS utfører hydrologiske analyser, beregninger og modellering for prosjekter i hele Norge, fra en avgrenset vurdering til detaljerte beregninger med nedbør-avløpsmodell. Arbeidet gjøres av hydrolog eller hydrologisk ingeniør, og kan leveres som del av et løpende oppdrag gjennom vår hydrologiske konsulenttjeneste.

Send oss adresse eller gnr/bnr, hva som skal beregnes og eventuelle krav fra kommunen, så foreslår vi metode og omfang. Kontakt oss.

Ofte stilte spørsmål

Hva er forskjellen på hydrologisk modellering og hydrologisk analyse?

Modelleringen er selve beregningen av avrenning og vannføring. Analysen er hele vurderingen rundt: datagrunnlag, feltavgrensning, metodevalg, beregning og usikkerhet. En analyse kan inneholde én eller flere modellberegninger.

Når holder den rasjonale formel, og når trengs en nedbør-avløpsmodell?

Den rasjonale formel passer for små, enkle felt der det er kulminasjonsverdien som trengs. Når feltet er stort eller sammensatt, når volumet og tidsforløpet har betydning, eller når flere delfelt skal ses i sammenheng, trengs en dynamisk nedbør-avløpsmodell.

Hva er et hydrogram?

Et hydrogram viser vannføringen som funksjon av tid gjennom en nedbørhendelse: hvor raskt vannet kommer, hvor høyt toppen når og hvor lenge avrenningen varer. Arealet under kurven er volumet, og det er dette som styrer dimensjonering av fordrøyning.

Trenger jeg hydrologisk modellering i byggesaken min?

Ikke alltid. I mange saker holder en kort vurdering basert på kart og kjente data. Modellering blir nødvendig når kommunen krever beregnet vannføring, når tiltaket endrer avrenningen vesentlig, eller når flomfaren ikke kan avklares med aktsomhetskart alene.
