Ingeniørgeologi i bygg- og anleggsprosjekter

Faget brukes blant annet ved bergskjæringer, fundamentering på berg, byggegroper, tunneler, sprengning og vurdering av stabilitet i berg.

En ingeniørgeolog vurderer mer enn hvilken bergart som finnes. Sprekkesystemer, forvitring, terreng og vann kan være avgjørende for om berget er stabilt, hvordan det kan tas ut, og hvilke sikringstiltak prosjektet trenger.

Hva er ingeniørgeologi?

Ingeniørgeologi er anvendt geologi for bygg- og anleggsformål. Målet er å forstå de geologiske forholdene godt nok til at konstruksjoner og terrenginngrep kan planlegges, prosjekteres og utføres sikkert.

Kunnskap om bergarter og hvordan de er dannet er et viktig utgangspunkt, men bergartens navn alene sier ikke om berget er egnet som byggegrunn. En sterk bergart kan være ustabil dersom ugunstige sprekker avgrenser løse blokker. Et svakere berg kan fungere godt når oppsprekkingen, terrenget og belastningen er gunstig.

Det er derfor den lokale bergmassen – ikke bare bergarten – som må vurderes.

Bergmekanikk og ingeniørgeologi

Bergmekanikk beskriver hvordan berg og bergmasser reagerer på belastning, sprengning, utgraving og endrede spenningsforhold. Ingeniørgeologien kartlegger de geologiske forutsetningene, mens bergmekanikken brukes til å vurdere hvordan berget kan oppføre seg når prosjektet gjennomføres.

I en bergskjæring må det for eksempel vurderes om sprekker kan danne glideflater, kiler eller løse blokker. Vanntrykk, frost og sprengning kan redusere stabiliteten eller åpne eksisterende sprekker.

I tunneler og andre underjordsanlegg vurderes blant annet bergmassens kvalitet, svakhetssoner, vanninntrengning og behov for sikring. Tiltak som bolter, nett og sprøytebetong må tilpasses bergforholdene som faktisk avdekkes.

Ingeniørgeologi og geoteknikk

Ingeniørgeologi og geoteknikk er nært beslektede fag som ofte må brukes sammen.

Ingeniørgeologien retter seg hovedsakelig mot berggrunn, bergmasser og geologiske strukturer. Geoteknikken handler først og fremst om hvordan jord og løsmasser oppfører seg ved belastning, graving og fundamentering.

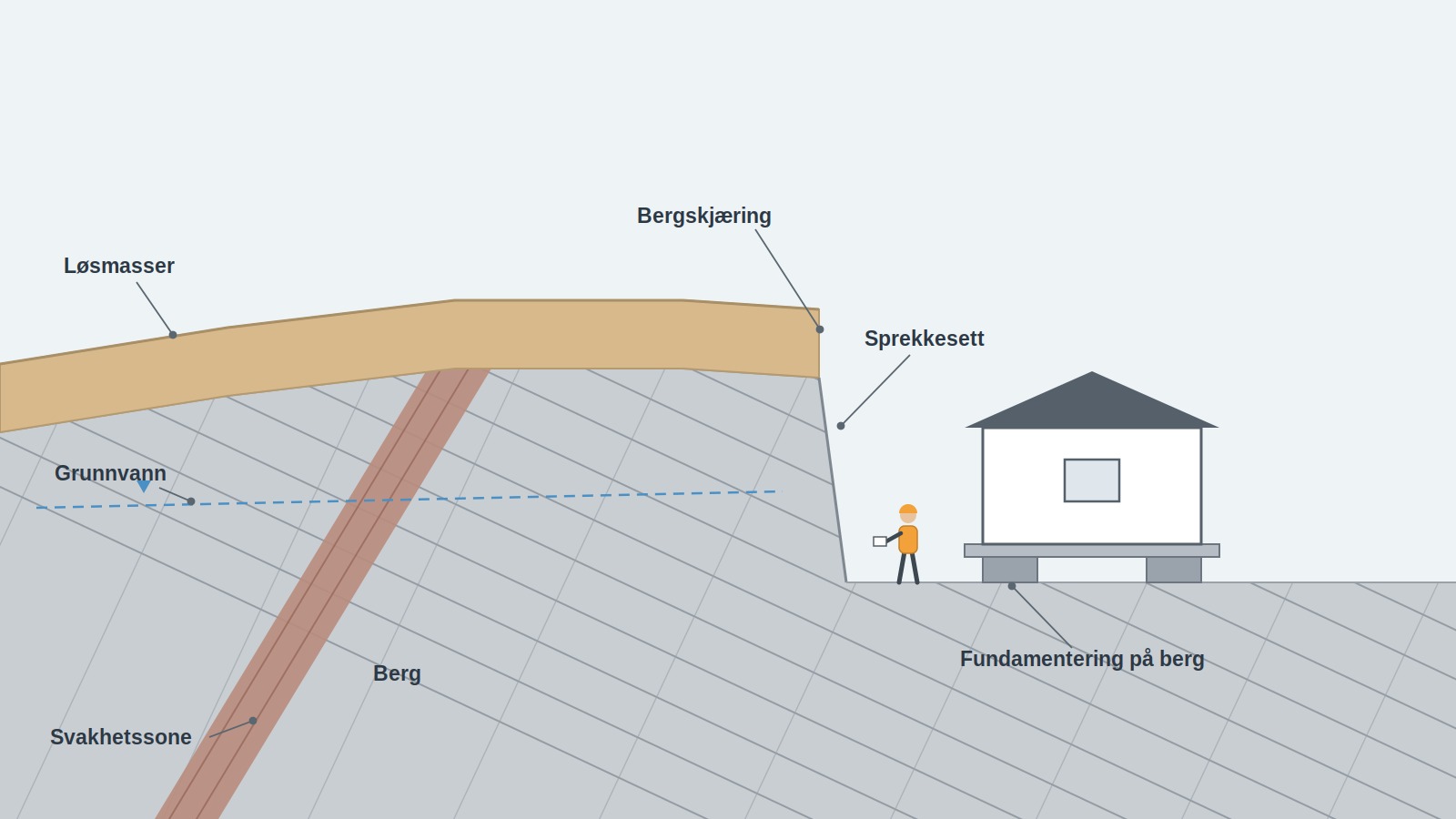

Mange tomter består av både berg og løsmasser. En byggegrop kan ha bløt leire over skrånende berg, mens et fundament kan få opplegg delvis på berg og delvis på jord. Overgangen kan påvirke stabilitet, setninger, vannforhold og valg av fundamenteringsløsning.

Slike prosjekter kan kreve både ingeniørgeologisk kartlegging og geoteknisk prosjektering av grunnforholdene. Det viktigste er at fagene bygger på en felles forståelse av berg, løsmasser, grunnvann og terreng.

En bredere forklaring av faggrensene finnes i artikkelen om forskjellen mellom geologi og geoteknikk.

Hva gjør en ingeniørgeolog i bygg- og anleggsprosjekter?

Arbeidet starter ofte med gjennomgang av berggrunnskart, terrengmodeller, tidligere rapporter og tilgjengelige undersøkelser. Dette gir en første forståelse av området, men kan normalt ikke erstatte befaring og kartlegging på stedet.

Ingeniørgeologen registrerer bergarter, sprekker, svakhetssoner, vannforhold og tegn på ustabilitet. Opplysningene brukes til å etablere en geologisk modell og vurdere hvordan forholdene kan påvirke det planlagte tiltaket.

Aktuelle oppgaver kan være vurdering av bergskjæringer, sprengning, fundamentering på berg, bergsikring og skredfare fra berg. Under utførelsen kan ingeniørgeologen følge opp berget som avdekkes og vurdere om forholdene samsvarer med prosjekteringsgrunnlaget.

Resultatene kan dokumenteres i et notat eller en geologisk rapport og vurdering tilpasset prosjektet.

Ingeniørgeologisk kartlegging av berg

Ingeniørgeologisk kartlegging skal beskrive forhold som kan påvirke stabilitet, sprengning, fundamentering og sikring. Det er derfor ikke tilstrekkelig å registrere hvilken bergart som finnes.

Sprekkenes retning, fall, avstand, ruhet og eventuelle fyllmaterialer kan være avgjørende. Det må også vurderes om sprekkene er gjennomgående, om de fører vann, og om flere sprekkesett kan avgrense ustabile blokker.

Bergforholdene kan variere betydelig innenfor et lite område. Gneis kan eksempelvis være sterk, men foliasjon, oppsprekking og svakere soner kan likevel styre stabiliteten.

Et berggrunnskart gir nyttig bakgrunnsinformasjon om regionale bergarter og strukturer. Kartet kan imidlertid ikke erstatte detaljert kartlegging på selve tomten, i skjæringen eller langs den planlagte traseen.

Ingeniørgeologi ved fundamentering på berg

Fundamentering på berg oppfattes ofte som enkelt, men også berggrunnen må undersøkes. Det må avklares om fundamentet får kontakt med fast berg, om berget er forvitret eller oppsprukket, om bergflaten heller, og om det finnes slepper eller svakhetssoner.

Store variasjoner i bergnivå kan gi behov for utsprengning, oppfylling, peler eller tilpasning av fundamentene. Ved overgang mellom berg og løsmasser kan forskjeller i stivhet føre til ujevne deformasjoner.

Dersom bergnivået eller bergkvaliteten er usikker, kan det være nødvendig med grunnundersøkelser i berg og løsmasser før fundamenteringsløsningen fastsettes.

Berg er dermed ikke automatisk sikker byggegrunn. Sikkerheten må vurderes ut fra det konkrete tiltaket og de lokale bergforholdene.

Ingeniørgeologi ved skjæringer og terrenginngrep

Når det graves eller sprenges i berg, fjernes deler av den naturlige støtten rundt bergmassen. Eksisterende sprekker og svakhetssoner kan dermed få større betydning etter inngrepet.

Vurderingen må se skjæringens høyde og helning i sammenheng med oppsprekkingen, vannforholdene, frost, sprengningsmetoden og avstanden til bygg, vei eller oppholdsarealer.

I byggegroper må bergforholdene også samordnes med løsmassene over og rundt berget. En løsning som er stabil i berg, kan fortsatt gi problemer dersom løsmasser, grunnvann eller overgangen mellom jord og berg ikke er tilstrekkelig ivaretatt.

Ingeniørgeologi konsulent – når trenger prosjektet bistand?

En konsulent innen ingeniørgeologi kan være nødvendig når et prosjekt omfatter bergskjæringer, sprengning, tunneler, fundamentering på berg eller mulig skredfare fra berg.

Bistand bør også vurderes når bergforholdene er lite kjent, skjæringen blir høy eller bratt, det finnes løse blokker, eller det skal sprenges nær eksisterende bygg og infrastruktur.

Tidlig kartlegging gjør det mulig å tilpasse plassering, skjæringsgeometri og sikringsløsning før prosjektet låses. Det er normalt enklere å håndtere geologisk risiko i planleggingsfasen enn etter at utgravingen har startet.

Ofte stilte spørsmål

Hva er forskjellen på geologi og ingeniørgeologi?

Geologi beskriver jordens materialer, oppbygning og prosesser. Ingeniørgeologi bruker geologisk kunnskap til å løse konkrete problemstillinger i bygg- og anleggsprosjekter.

Arbeider ingeniørgeologer bare med berg?

Berg er hovedområdet, men ingeniørgeologer vurderer også terreng, vann, forvitring og overgangen mellom berg og løsmasser. Ved problemstillinger som hovedsakelig gjelder jord og løsmasser, er geoteknikk normalt det sentrale fagområdet.

Er berg alltid sikker byggegrunn?

Nei. Berg kan være forvitret, sterkt oppsprukket eller gjennomskåret av svakhetssoner. Fundamentering og stabilitet må vurderes ut fra lokale forhold og det planlagte tiltaket.

Når bør berg kartlegges?

Berg bør kartlegges tidlig nok til at resultatene kan påvirke plassering, utforming, sprengning og sikring. Kartleggingen bør også følges opp når nytt berg avdekkes under utførelsen.

Trenger prosjektet en vurdering av bergforholdene?

Geotekniker AS bistår med geologiske og geotekniske vurderinger for bygg- og anleggsprosjekter. Vi vurderer blant annet berggrunn, oppsprekking, fundamenteringsforhold, skjæringer og behovet for videre undersøkelser eller prosjektering.

Ta kontakt dersom prosjektet trenger ingeniørgeologisk kartlegging eller en geologisk rapport og vurdering av bergforholdene.
