Horisontal boring brukes når rør, kabler eller ledninger skal føres gjennom grunnen uten å grave åpen grøft hele veien. Metoden kan være effektiv, men den er ikke risikofri. Grunnforhold, vann, løsmasser, berg, setninger, startgrop, mottaksgrop og nærliggende bygg må vurderes før arbeidet planlegges og utføres.
Denne artikkelen forklarer horisontal boring fra et geoteknisk perspektiv.
Geotekniker AS utfører ikke selve borearbeidet og er ikke boreentreprenør. Vi kan derimot vurdere grunnforhold, risiko, behov for grunnundersøkelser og dokumentasjon når horisontal boring kan påvirke bygg, vei, ledninger, skråning, grunnvann eller stabilitet.
Horisontal boring omtales ofte også som styrt boring, retningsstyrt boring eller no-dig. Metoden brukes blant annet ved kryssing under vei, jernbane, bekk, hage, gårdsplass, bygg, eksisterende ledninger eller andre områder der åpen graving er vanskelig, dyrt eller uønsket.
Hva er horisontal boring?
Horisontal boring er en metode der man etablerer en boretrasé gjennom grunnen, ofte mellom en startgrop og en mottaksgrop. Rør, trekkerør, kabler eller ledninger kan deretter føres gjennom traséen.
Metoden brukes ofte for:
- vann- og avløpsledninger
- overvannsledninger
- private stikkledninger
- trekkerør for kabler
- fjernvarme
- kryssing under vei
- kryssing under jernbane
- tiltak der åpen grøft gir stor ulempe eller risiko
Horisontal boring kan redusere behovet for åpen graving, men den fjerner ikke geoteknisk risiko. Risikoen flyttes ofte fra grøften til boretraséen, startgropen, mottaksgropen og massene rundt borehullet.
Hvorfor er grunnforhold viktige ved horisontal boring?
Grunnforholdene er avgjørende for om horisontal boring er egnet, og hvordan arbeidet bør planlegges.
Før metode, dybde og trasé låses, bør man ha kontroll på blant annet:
- løsmassetype
- lagdeling
- dybde til berg
- blokk og stein
- fyllmasser
- grunnvann
- poretrykk
- leire, silt, sand eller grus
- risiko for setninger
- stabilitet i startgrop og mottaksgrop
- avstand til bygg, vei, støttemur eller andre konstruksjoner
I homogene og forutsigbare masser kan horisontal boring være enklere å planlegge. I vekslende masser, fyllmasser, blokkholdige masser eller områder med liten dybde til fjell kan usikkerheten være større.
Dersom boretraséen går under bygg, vei, jernbane, støttemur eller annen sårbar infrastruktur, bør grunnen vurderes før arbeidet starter. Det er særlig viktig hvis det er usikkert hva slags masser som ligger under terreng.
Når kan horisontal boring gi geoteknisk risiko?
Horisontal boring kan gi risiko dersom borearbeidet forstyrrer massene rundt borehullet, endrer vannforhold eller påvirker nærliggende konstruksjoner.
Typiske risikoforhold er:
- ukjente fyllmasser
- bløt leire eller silt
- høyt grunnvann
- liten overdekning
- boring nær fundamenter
- boring nær støttemur
- boring under vei eller jernbane
- ustabile masser i startgrop eller mottaksgrop
- fare for setninger
- fare for utvasking eller masseforflytning
- boring i eller nær kvikkleireområde
- avvik mellom planlagt og faktisk boretrasé
Små endringer i grunnen kan i enkelte tilfeller gi hulrom, deformasjoner, setninger i grunnen eller skade på nærliggende bygg, vei, ledninger eller terreng.
Dette betyr ikke at horisontal boring er en dårlig metode. Det betyr at metoden bør planlegges ut fra faktiske grunnforhold, ikke bare ut fra ønsket trasé.

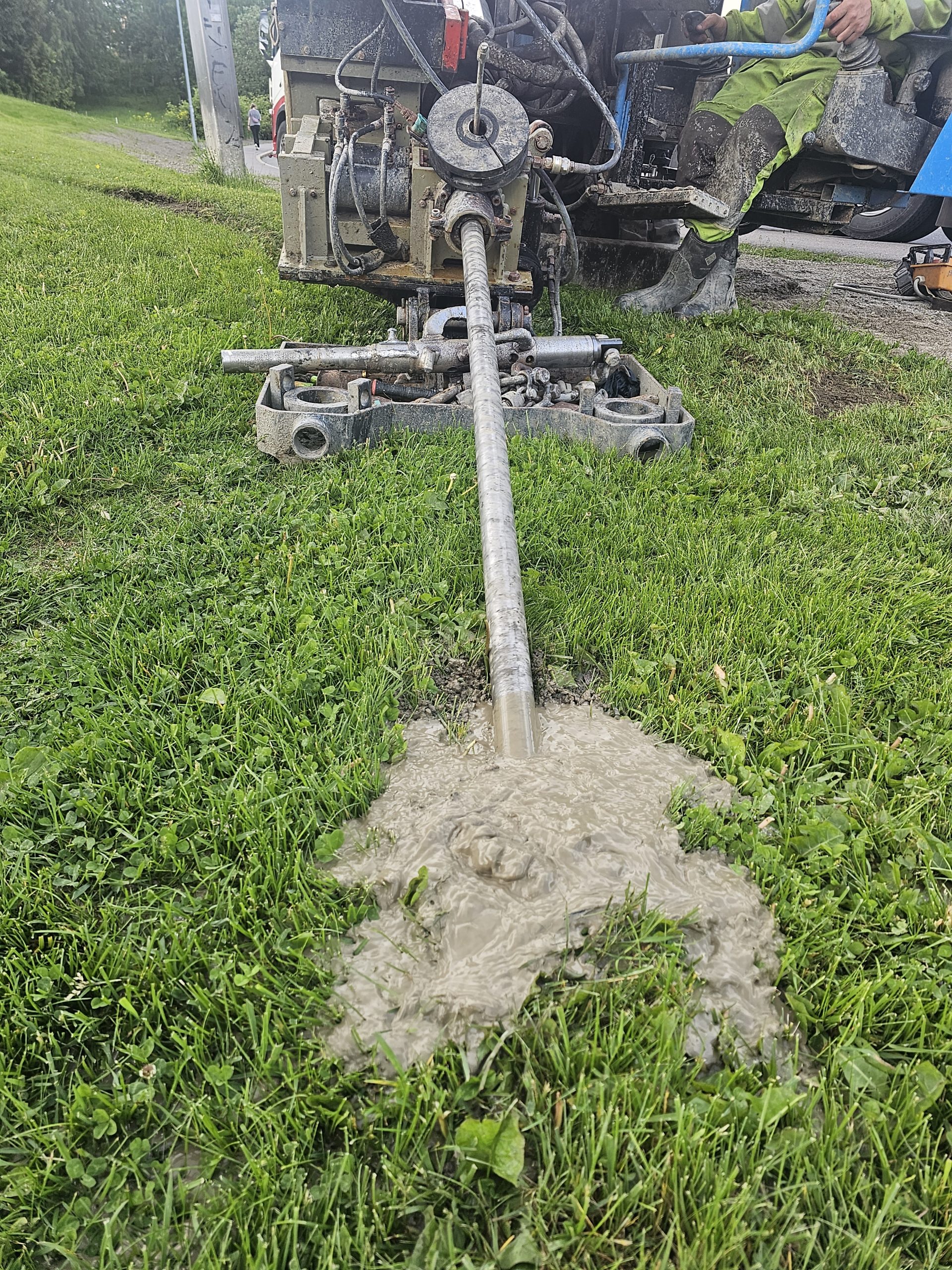

Borevæske, vann og masseforstyrrelse
Ved enkelte typer horisontal boring brukes borevæske, spyling eller vann for å stabilisere borehullet og transportere masser. Dette kan være nødvendig for utførelsen, men kan også gi risiko dersom trykk, vannmengde eller massetype ikke passer til grunnforholdene.
Mulige problemstillinger er:
- borevæske eller vann på avveie
- oppsprekking eller utstrømning til terreng
- utvasking av fine masser
- lokalt økt poretrykk
- redusert stabilitet rundt boretraséen
- setninger eller deformasjoner nær konstruksjoner
Risikoen avhenger av massetype, overdekning, grunnvann, boremetode, trykk, dybde og avstand til bygg eller infrastruktur.
Les mer om grunnvann og poretrykk dersom vannforholdene kan påvirke stabilitet, setninger eller utførelse.
Horisontal boring i leire, silt og bløt grunn
Leire og silt kan være krevende ved horisontal boring, særlig dersom massene er bløte, sensitive, vannførende eller ligger i skrått terreng.
I slike områder bør man vurdere:
- stabilitet langs boretraséen
- stabilitet i startgrop og mottaksgrop
- risiko for poretrykksendringer
- risiko for setninger
- avstand til eksisterende bygg
- om tiltaket kan påvirke områdestabilitet
- om kommunen krever geoteknisk dokumentasjon
Under marin grense kan det finnes marine leirer, sprøbruddmateriale eller kvikkleire. Da må horisontal boring vurderes med ekstra forsiktighet.
Dersom tiltaket ligger i eller nær en kvikkleiresone, eller kommunen ber om dokumentasjon av områdestabilitet, kan det være nødvendig å vurdere om boringen, gropene eller ledningstraséen påvirker stabiliteten i området.
Startgrop og mottaksgrop
Selv om horisontal boring reduserer behovet for åpen grøft, krever metoden ofte startgrop og mottaksgrop. Disse gropene kan være den mest kritiske delen av tiltaket.
En startgrop eller mottaksgrop kan gi risiko for:
- ras i graveskråning
- innstrømming av vann
- bunnoppressing
- setninger nær gropen
- påvirkning på vei, bygg eller ledninger
- redusert stabilitet i skråning eller fylling
Dersom gropen blir dyp, ligger nær bygg eller etableres i bløte masser, bør stabilitet og gravesikring vurderes.
Les mer om graveskråning og byggegrop geoteknikk dersom start- eller mottaksgropen er geoteknisk krevende.
Horisontal boring ved VA-anlegg
Horisontal boring brukes ofte i forbindelse med vann, avløp og overvann. Dette kan være aktuelt når en ledning skal krysse vei, eiendom, bekk, hage, terreng eller eksisterende infrastruktur.
For VA-anlegg bør man særlig vurdere:
- rørdybde
- fall og plassering
- avstand til eksisterende ledninger
- grunnforhold langs traséen
- startgrop og mottaksgrop
- risiko for setninger
- konsekvens dersom boringen avviker fra planlagt trasé
- behov for dokumentasjon til kommune eller ledningseier
Ved VA-tiltak er det ofte samspillet mellom ledning, grop, vann og grunnforhold som avgjør risikoen.
Les mer om VA-grøft og grunnforhold dersom tiltaket gjelder vann, avløp eller overvannsledning.
Horisontal boring nær bygg, vei eller støttemur
Boring nær eksisterende konstruksjoner krever ekstra oppmerksomhet. Det gjelder særlig dersom boretraséen går under eller nær:
- bolig
- garasje
- kjeller
- støttemur
- vei
- jernbane
- fylling
- skråning
- eksisterende ledningsanlegg
Risikoen avhenger blant annet av dybde, overdekning, massetype, avstand, fundamentering og hvor følsom konstruksjonen er for setninger.
Dersom boringen kan påvirke en støttemur, bør både jordtrykk, vann, fundamentering og masser foran og bak muren vurderes.
Les mer om støttemur og geoteknikk og jordtrykk dersom tiltaket skjer nær støttemur eller skråning.
Horisontal boring under vei eller jernbane
Horisontal boring kan være aktuelt for kryssing under vei eller jernbane fordi åpen graving ofte gir store inngrep, trafikkulemper eller krav til stenging.
Samtidig kan slike kryssinger være sårbare. Små setninger, hulrom eller deformasjoner kan få betydning for vei, spor, fylling, grøfter, tekniske anlegg eller nærliggende konstruksjoner.
Ved boring nær jernbane kan det være krav fra Bane NOR eller andre infrastruktureiere. Da bør geoteknisk dokumentasjon, metode, trasé, grop, avstand, overdekning og risiko avklares tidlig.
Les mer om Bane NOR og geoteknisk vurdering dersom tiltaket ligger nær jernbane eller annen jernbaneinfrastruktur.
Horisontal boring i byggesak
Horisontal boring kan bli relevant i byggesak dersom tiltaket påvirker grunnforhold, terreng, ledninger, nabobygg, vei, støttemur eller naturfare.
Kommunen kan for eksempel be om dokumentasjon dersom boringen skjer:
- i vanskelig grunn
- nær bygg eller nabogrense
- nær vei, bekk eller skråning
- i område med mulig kvikkleire
- i område med skredfare eller erosjonsfare
- sammen med terrengendring, støttemur eller større gravearbeid
I slike saker kan det være behov for å dokumentere at tiltaket ikke gir uakseptabel risiko for setninger, stabilitetsproblemer eller skade på nærliggende konstruksjoner.
Les mer om krav fra kommunen dersom kommunen har bedt om faglig vurdering, rapport eller dokumentasjon.
Når bør horisontal boring vurderes geoteknisk?
Det kan være behov for geoteknisk vurdering dersom horisontal boring skal utføres:
- i bløt leire eller silt
- under marin grense
- i eller nær kvikkleireområde
- nær bygg, vei, jernbane eller støttemur
- i bratt eller skrånende terreng
- under bekk eller vannførende område
- i ukjente fyllmasser
- med liten overdekning
- der kommunen krever dokumentasjon
- der tiltaket kan gi setninger eller stabilitetsproblemer
En geoteknisk vurdering kan avklare om det foreligger kjente risikoforhold, om grunnundersøkelser bør utføres, og om planlagt metode eller trasé bør vurderes nærmere.
I noen saker kan vurderingen være enkel. I andre saker kan det være nødvendig med grunnundersøkelser, vurdering av stabilitet, kontroll av grunnvann eller nærmere dokumentasjon av risiko.
Hva kan Geotekniker AS bidra med?
Geotekniker AS kan bistå med faglige vurderinger før horisontal boring planlegges eller dokumenteres.
Vi kan blant annet vurdere:
- grunnforhold langs planlagt trasé
- behov for grunnundersøkelser
- dybde til berg
- risiko for setninger
- risiko ved startgrop og mottaksgrop
- stabilitet i skråning eller fylling
- forhold knyttet til grunnvann og poretrykk
- om tiltaket kan berøre kvikkleire eller områdestabilitet
- dokumentasjonsbehov overfor kommune, ledningseier eller tiltakshaver
Geotekniker AS utfører ikke selve horisontalboringen. Vi kan likevel bidra med geoteknisk vurdering, rapport, notat eller rådgivning som grunnlag for planlegging, byggesak eller utførelse.
Har du en konkret sak, kan du sende adresse, gårds- og bruksnummer, planlagt trasé, dybde, kartutsnitt, tegninger, bilder og eventuelle krav fra kommunen. Da kan Geotekniker AS vurdere hva som kan være riktig dokumentasjonsnivå.
Se også geoteknisk rapport og vurdering, grunnundersøkelser og kontakt Geotekniker AS.
Ofte stilte spørsmål om horisontal boring
Hva er horisontal boring?
Horisontal boring er en metode der rør, kabler eller ledninger føres gjennom grunnen uten å grave åpen grøft hele veien. Metoden brukes ofte ved kryssing under vei, terreng, hage, bekk eller eksisterende infrastruktur.
Er horisontal boring det samme som styrt boring?
Begrepene brukes ofte om hverandre. Styrt boring betyr vanligvis at boretraséen kan styres og kontrolleres underveis, mens horisontal boring er et bredere uttrykk for boring i tilnærmet horisontal retning.
Utfører Geotekniker AS horisontal boring?
Nei. Geotekniker AS utfører ikke selve borearbeidet. Vi kan bistå med geoteknisk vurdering, grunnforhold, risiko, dokumentasjon og behov for grunnundersøkelser.
Krever horisontal boring geoteknisk vurdering?
Ikke alltid. Men geoteknisk vurdering kan være nødvendig dersom tiltaket skjer i bløt grunn, nær bygg, under vei, i skråning, under grunnvannsnivå eller i områder med mulig kvikkleire eller setningsrisiko.
Kan horisontal boring gi setninger?
Ja, i enkelte tilfeller kan boring påvirke grunnen og gi setninger, særlig dersom masser forstyrres, vaskes ut eller det oppstår hulrom. Risikoen avhenger av grunnforhold, boremetode, dybde, avstand til bygg og utførelse.
Er horisontal boring egnet i leire?
Horisontal boring kan være mulig i leire, men bløt, sensitiv eller vannpåvirket leire kan gi økt risiko. Under marin grense bør forhold knyttet til kvikkleire og områdestabilitet vurderes ved behov.
