Fjellsikring – metoder, bolter, nett og vurdering av ustabilt fjell

Vanlige metoder er fjellbolter, sikringsnett, fjellrensk og sprøytebetong. Hvilken løsning som er nødvendig, avhenger av bergforholdene, terrenget og hva som skal beskyttes.

Fjellsikring kan være aktuelt ved boliger, byggeplasser, bergskjæringer, veier og annen infrastruktur. Før sikring bestilles, bør det avklares om fjellet faktisk er ustabilt, hvilke deler som eventuelt utgjør en fare, og omfanget av nødvendige tiltak. En faglig vurdering kan i enkelte tilfeller vise at omfattende sikring ikke er nødvendig.

Hva er fjellsikring?

Fjellsikring, også kalt bergsikring, er en samlebetegnelse for tiltak som forbedrer stabiliteten i berg eller beskytter omgivelsene mot steinblokker som løsner. Sikringen kan utføres direkte i bergmassen, for eksempel med bolter, eller i området nedenfor en fjellskrent, der fanggjerder og andre konstruksjoner kan redusere konsekvensene av steinsprang.

Et sentralt skille er derfor mellom tiltak som hindrer stein i å løsne, og tiltak som fanger opp stein etter at den har løsnet. Løsningene har forskjellige bruksområder og kan i enkelte prosjekter kombineres.

Vurdering av bergstabilitet, sprekker, svakhetssoner og behovet for sikring hører til fagområdet ingeniørgeologi. Fjellsikring er samtidig en mer avgrenset del av rassikring, som også omfatter tiltak mot andre skredtyper.

Når er fjellsikring nødvendig?

Behov for fjellsikring kan oppstå når steinblokker står i fare for å løsne og treffe mennesker, bygninger eller infrastruktur. Risikoen er ikke nødvendigvis knyttet til store fjellsider. Også en mindre bergskrent bak en bolig kan være problematisk dersom det finnes ustabile blokker og begrenset avstand til bebyggelsen.

Typiske forhold som kan gi grunn til nærmere vurdering, er:

• Synlige sprekker og delvis avløste steinblokker.
• Stein som nylig har falt ned fra en fjellskrent.
• Bergskjæringer etter sprengning eller terrenginngrep.
• Oppsprukket eller forvitret berg nær bygninger og ferdselsområder.
• Planlagt utbygging, graving eller sprengning nær bratt berg.
• Tidligere sikrede områder med tegn til skader eller endrede forhold.

Slike observasjoner betyr ikke automatisk at fjellet må sikres. Sprekker er naturlige i berg, og en bratt bergflate kan være stabil selv om den ser ujevn eller oppsprukket ut. Det avgjørende er blant annet hvordan sprekkene er orientert, om de avgrenser bevegelige blokker, og hvilke konsekvenser et eventuelt utfall kan få.

Ved usikkerhet om en bergskrent på en eiendom kan det være relevant å få vurdert rasfare på tomten før det bestilles fysiske tiltak.

Hvorfor blir fjell ustabilt?

Berg kan være sterkt som materiale, men likevel danne ustabile partier dersom det er gjennomskåret av sprekker og svakhetssoner. Sprekkenes retning og beliggenhet kan være avgjørende for om en blokk holdes på plass eller kan bevege seg ut av fjellsiden.

Vann, frostsprengning og gradvis nedbrytning kan påvirke stabiliteten over tid. Særlig forvitring av berg kan svekke enkelte sprekkeflater og gjøre tidligere stabile partier mer utsatt for nedfall. Vanntrykk i sprekker kan også bidra til å redusere stabiliteten.

Menneskelige terrenginngrep kan endre forholdene ytterligere. Ved sprengning eller utgraving fjernes berg som tidligere støttet omkringliggende partier. En ny bergskjæring kan dermed få andre stabilitetsforhold enn bergmassen hadde før inngrepet.

Sammenhengen mellom bergmassens styrke, sprekkesystemer, belastninger og mulige bruddmekanismer behandles nærmere innen bergmekanikk.

Metoder for fjellsikring – bolter, nett, rensk og sprøytebetong

Det finnes flere metoder for fjellsikring. Noen stabiliserer bergmassen direkte, mens andre reduserer konsekvensene dersom steinblokker løsner. Valg av metode må baseres på de faktiske bergforholdene og hvilken funksjon sikringen skal ha.

Fjellsikring med bolter

Fjellbolter brukes til å stabilisere bergblokker og partier som kan løsne fra omkringliggende berg. Boltene forankres i berg som er vurdert som tilstrekkelig stabilt, slik at de bidrar til å holde utsatte blokker på plass.

Bolting er aktuelt ved blant annet bergskjæringer, veianlegg, byggegroper og lokale ustabile fjellpartier. Antall bolter, plassering, type og forankring må tilpasses den aktuelle situasjonen. Det er derfor ikke tilstrekkelig å velge bolting ut fra hvor mange synlige sprekker en bergflate har.

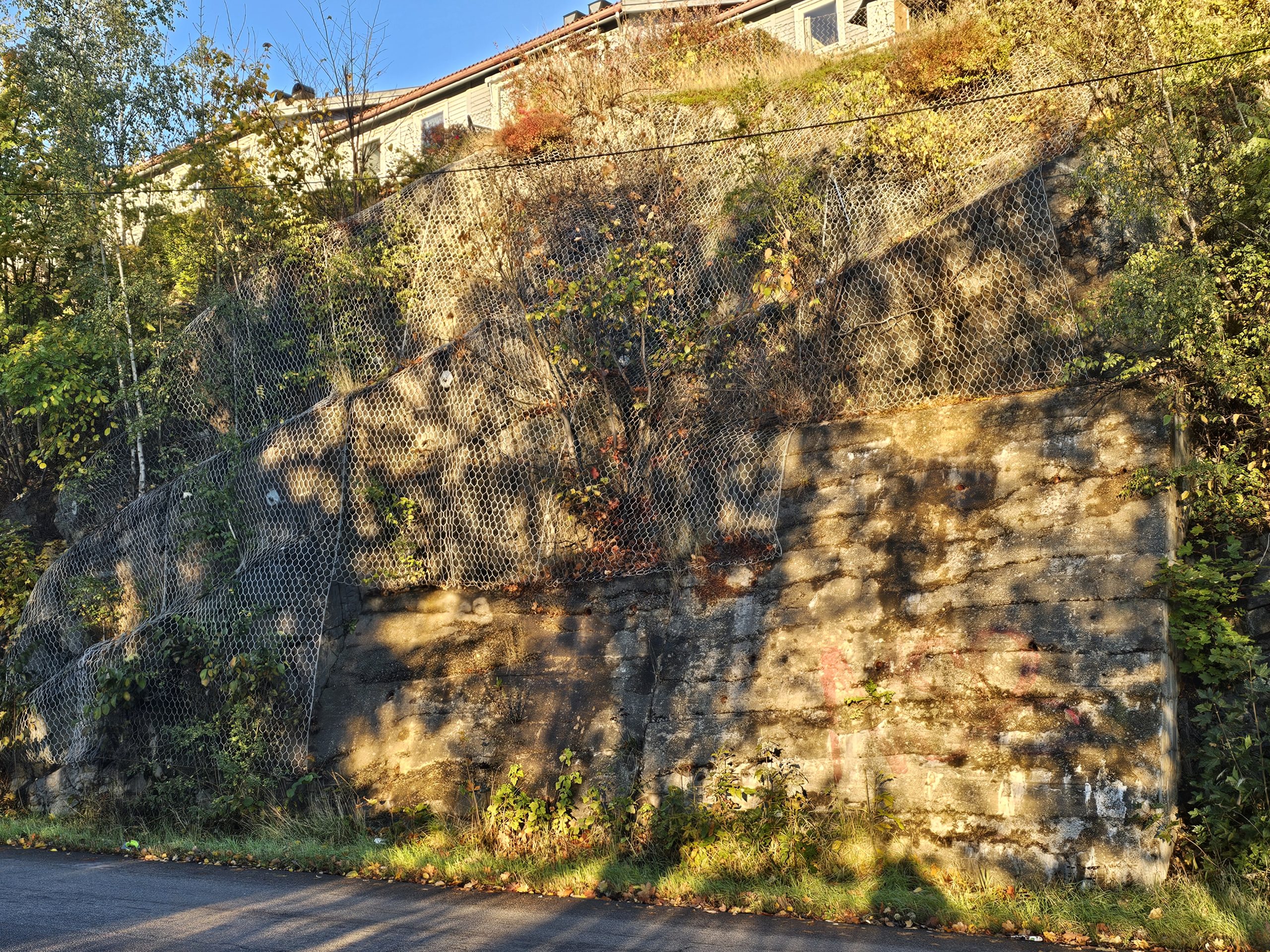

Fjellsikring med nett

Sikringsnett kan brukes der oppsprukket berg gir risiko for at mindre steiner og blokker løsner. Nettet kan holde stein tilbake mot fjelloverflaten eller bidra til å lede mindre nedfall til et kontrollert område.

Nett benyttes ofte sammen med bolter og andre forankringer. Et vanlig bergnett har imidlertid ikke samme funksjon som et energidimensjonert steinspranggjerde, som skal fange opp steinblokker i bevegelse.

Fjellrensk

Fjellrensk innebærer kontrollert fjerning av løse steiner og blokker fra en bergflate. Metoden brukes blant annet ved nyetablerte bergskjæringer og ved vedlikehold av eksisterende anlegg.

I noen tilfeller kan rensk være tilstrekkelig. Andre ganger kan fjerning av enkeltblokker eksponere nye ustabile partier, slik at supplerende sikring blir nødvendig. Arbeid nær eksisterende bebyggelse krever særlig oppmerksomhet fordi selve renskingen kan medføre steinnedfall.

Sprøytebetong

Sprøytebetong kan brukes til å stabilisere og beskytte oppsprukne bergflater, særlig der det er behov for sammenhengende overflatesikring. Metoden er kjent fra tunneler og fjellanlegg, men kan også være aktuell i enkelte bergskjæringer.

Sprøytebetong benyttes ofte sammen med bolter eller annen forankring. Den erstatter ikke nødvendigvis sikring av større ustabile blokker, og egnetheten må vurderes ut fra bergmassens oppbygning og stabilitetsforhold.

Steinspranggjerder og fangvoller

Der det ikke er praktisk eller hensiktsmessig å stabilisere alle potensielle løsneområder, kan det være aktuelt å sikre området nedenfor fjellsiden. Steinspranggjerder er konstruert for å fange opp blokker i bevegelse, mens fangvoller og fanggrøfter kan brukes for å stoppe eller samle opp nedfall.

Slike løsninger er særlig relevante når problemet omfatter steinsprang fra et større område. De må tilpasses forventede steinvolumer, bevegelsesforløp og tilgjengelig plass. Der arealforholdene tillater det, kan fangvoller være et robust alternativ til steinspranggjerder.

Fjellsikring av bergskjæringer, skrenter og byggetomter

Behovet for fjellsikring varierer med hvordan bergmassen er eksponert, og hva området skal brukes til. Det er derfor viktig å skille mellom en ny bergskjæring, en naturlig fjellskrent og en eksisterende sikret fjellside.

Bergskjæringer ved bygging og sprengning

Ved etablering av byggegroper, veier og andre anlegg kan sprengning eller utgraving føre til at sprekker og tidligere innelåste bergpartier blir eksponert. Det kan oppstå behov for rensk, bolter eller annen sikring både under anleggsarbeidet og i den permanente situasjonen.

En stabilitetsvurdering bør ta hensyn til hvordan terrenginngrepet påvirker bergmassen, og om det finnes bygninger, veier eller andre installasjoner i nærheten. Ved arbeid nær eksisterende bebyggelse kan også spørsmål om sprengning på nabotomt og mulige konsekvenser for omkringliggende eiendommer være relevante.

Fjellsikring ved bolig og hytte

På private eiendommer handler problemstillingen ofte om en oppsprukket fjellskrent bak huset, løse steinblokker nær en innkjørsel eller behov for å sprenge ut berg til en ny bygning.

En grunneier kan for eksempel oppdage en stor sprekk i fjellet bak boligen og anta at hele skrenten må sikres. En nærmere vurdering kan imidlertid vise at sprekken ikke avgrenser en ustabil blokk, eller at problemet bare gjelder et mindre område.

I andre tilfeller kan relativt små bergpartier representere en betydelig risiko fordi avstanden til bygninger eller oppholdsarealer er kort. Høyden på fjellskrenten er derfor ikke alene avgjørende for behovet for fjellsikring.

Fjellsikring langs vei og jernbane

Langs vei og jernbane kan steinnedfall få store konsekvenser selv når blokkene er relativt små. Bergskjæringer kan også være lange og vanskelige å inspisere, og sikringen må fungere under varierende vær- og klimaforhold.

Her kan aktuelle løsninger omfatte kombinasjoner av rensk, bolter, nett, fanggrøfter og fanggjerder. Tilgjengelighet, trafikkavvikling, driftsforhold og senere inspeksjon har betydning for valg og utforming av sikringen.

Hvordan vurderes behovet for fjellsikring?

En viktig del av fjellsikring er å avgjøre hva som faktisk trenger sikring. Dette krever kjennskap til de geologiske forholdene og hvilke mekanismer som kan føre til at berg løsner.

Arbeidet kan starte med gjennomgang av tilgjengelig informasjon om berggrunnen, terrenget og eventuelle tidligere hendelser. Deretter kan det være behov for befaring og nærmere registrering av sprekker, svakhetssoner og løse blokker.

En geologisk undersøkelse kan gi grunnlag for å vurdere stabiliteten og hvilke deler av bergmassen som eventuelt trenger tiltak. Omfanget tilpasses problemstillingen, fra en lokal vurdering av en bergskjæring til mer omfattende undersøkelser.

Det er særlig viktig å skille mellom lokal bergstabilitet og skredfare fra naturlig bratt terreng. En vurdering av en avgrenset bergskjæring har ikke nødvendigvis samme formål eller omfang som en skredfareutredning for et større område.

Når problemstillingen gjelder lokale bergforhold eller behov for sikring, kan en geologisk rapport eller vurdering være relevant. Dersom det skal dokumenteres at en eiendom har tilstrekkelig sikkerhet mot skred i henhold til byggteknisk forskrift, kan det være nødvendig med en skredfarevurdering.

Denne avgrensningen er viktig både faglig og økonomisk. Det er ikke hensiktsmessig å bestille en omfattende skredfareutredning dersom behovet kun gjelder kontroll av en begrenset bergskjæring, men en lokal vurdering kan heller ikke erstatte en skredfareutredning når det er denne dokumentasjonen byggesaken krever.

Hva koster fjellsikring?

Prisen på fjellsikring varierer betydelig med bergforholdene, tilgjengeligheten og omfanget av nødvendig arbeid. Et mindre område med noen få løse blokker kan kreve relativt begrensede tiltak, mens en høy eller vanskelig tilgjengelig fjellskrent kan medføre omfattende sikringsarbeider.

Kostnadene påvirkes blant annet av valgt sikringsmetode, størrelse og høyde på bergpartiet, behov for spesialutstyr, tilkomst og sikkerhet under utførelsen. I tillegg kommer eventuelle kostnader til undersøkelser, prosjektering, kontroll og dokumentasjon.

Det er derfor vanskelig å gi en pålitelig pris på fjellsikring uten kjennskap til forholdene på stedet. To tilsynelatende like fjellskrenter kan ha svært forskjellige stabilitetsforhold og behov for tiltak.

En innledende faglig vurdering kan bidra til å redusere unødvendige kostnader. Dersom vurderingen viser at sikring bare er nødvendig i deler av bergskrenten, kan omfanget av arbeidene begrenses. Samtidig gir en tydelig avgrensning et bedre grunnlag for å innhente sammenlignbare tilbud fra entreprenører.

Fjellsikring og krav i byggesak

Når en bygning kan bli utsatt for skred fra bratt terreng, må kravene til sikkerhet i byggteknisk forskrift vurderes. TEK17 § 7-3 stiller krav til sikkerhet mot skred, der nødvendig sikkerhetsnivå avhenger av bygningens bruk og konsekvensene ved en eventuell hendelse.

Forskriften opererer med sikkerhetsklassene S1, S2 og S3. For byggverk som omfattes av bestemmelsen, kan tilfredsstillende sikkerhet oppnås gjennom plassering, dimensjonering eller sikringstiltak. Det betyr at fysisk fjellsikring ikke nødvendigvis er den eneste mulige løsningen.

Les mer om sikkerhetsklasser for skred og hvordan kravene påvirker utbygging i skredutsatte områder.

Et treff i et aktsomhetskart betyr heller ikke automatisk at fjellsikring må utføres. Kartet identifiserer områder der nærmere undersøkelser kan være nødvendige, men fastslår ikke den konkrete skredfaren for en eiendom.

Når sikringstiltak skal brukes som grunnlag for å dokumentere tilfredsstillende sikkerhet, må effekten av tiltakene vurderes og dokumenteres. Prosessen fra planlegging til prosjektering, utførelse og vedlikehold er nærmere beskrevet under skredsikring.

Fjellsikring firma – forskjellen mellom rådgiver og entreprenør

Et fjellsikringsprosjekt kan involvere både rådgivende fagpersoner og entreprenører. Rollene er forskjellige, selv om enkelte leverandører kan tilby flere deler av arbeidet.

En ingeniørgeolog kan vurdere bergstabilitet, mulige bruddmekanismer og behov for bergsikring. Ved behov kan den relevante fagkompetansen også benyttes til prosjektering og dokumentasjon av sikringstiltak.

En fjellsikringsentreprenør utfører det fysiske arbeidet, for eksempel montering av fjellbolter og nett, rensk eller etablering av sikringskonstruksjoner. Entreprenøren må ha nødvendig kompetanse og egnet utstyr for arbeidene som skal gjennomføres.

For tiltakshaveren er det viktig at ansvarsfordelingen er tydelig. Når bergforholdene er usikre, bør det være avklart hvem som vurderer stabiliteten, hvem som prosjekterer sikringen, og hvem som har ansvar for utførelsen.

Kontroll og vedlikehold av fjellsikring

Fjellsikring er ikke nødvendigvis et tiltak som kan etableres og deretter glemmes. Bergforholdene kan endre seg over tid, og bolter, nett og fanggjerder kan bli påvirket av korrosjon, mekaniske belastninger og værforhold.

Behovet for inspeksjon avhenger av sikringsmetode, eksponering og konsekvensene dersom sikringen mister funksjonen. Etter større steinnedfall, skader eller andre hendelser kan det være nødvendig med ekstra kontroll.

For permanente sikringstiltak bør det derfor avklares hvordan tilstand og funksjon skal følges opp gjennom anleggets levetid. Dette er særlig viktig når tiltakene inngår i dokumentasjonen av sikkerhet for bygninger og infrastruktur.

Fjellsikring i Oslo og resten av Norge

I Oslo og omegn kan behovet for fjellsikring blant annet oppstå ved utbygging av bratte tomter, etablering av bergskjæringer og sprengning nær eksisterende bebyggelse. Tilsvarende problemstillinger finnes ved boliger, hytter og anleggsprosjekter over hele landet.

Geotekniker AS holder til i Oslo og bistår med geofaglige vurderinger i hele Norge. Ved behov for spesialisert ingeniørgeologisk kompetanse eller fysisk fjellsikring må riktig fagkompetanse og entreprenør involveres.

Hva kan Geotekniker AS bistå med?

Geotekniker AS arbeider med geoteknikk, geologi og naturfare, og bistår private utbyggere, eiendomsbesittere og profesjonelle tiltakshavere med vurderinger knyttet til byggegrunn, stabilitet og sikkerhet.

Ved problemstillinger knyttet til fjellsikring kan vi bidra med innledende faglig avklaring, relevante geologiske og geotekniske vurderinger og koordinering med ingeniørgeologisk kompetanse ved behov. Formålet er å avklare hva som må undersøkes, hvilken dokumentasjon som er nødvendig, og hvordan prosjektet bør følges opp videre.

Geotekniker AS utfører ikke fysisk fjellsikring med bolter, nett eller andre sikringskonstruksjoner. Slike arbeider utføres av spesialiserte entreprenører.

Har du en oppsprukket fjellskrent, en ustabil bergskjæring eller spørsmål om behovet for fjellsikring?

Send oss gjerne adressen, en kort beskrivelse av forholdene og eventuelle bilder. Vi kan bidra til å avklare hvilken faglig vurdering som er relevant før du bestiller videre arbeider.

Kontakt Geotekniker AS for en vurdering.

Ofte stilte spørsmål om fjellsikring

Hva er forskjellen mellom fjellsikring og bergsikring?

Begrepene brukes i stor grad om hverandre. Begge beskriver tiltak som stabiliserer berg eller beskytter omgivelsene mot steinnedfall. Bergsikring er særlig utbredt som fagbegrep innen ingeniørgeologi, tunneler og bergskjæringer.

Hva er forskjellen mellom fjellbolter og sikringsnett?

Fjellbolter brukes til å stabilisere bestemte blokker eller bergpartier gjennom forankring. Sikringsnett brukes hovedsakelig til å holde tilbake eller kontrollere nedfall fra bergflater. Metodene kan kombineres når forholdene tilsier det.

Må alle fjellsprekker sikres?

Nei. Sprekker er naturlige i berg og betyr ikke nødvendigvis at berget er ustabilt. Det er blant annet sprekkeflatenes orientering, utstrekning og samspill som avgjør om det kan oppstå blokkutfall.

Trenger jeg en rapport før fjellsikring?

Det avhenger av prosjektet. Ved usikre bergforhold kan en geologisk eller ingeniørgeologisk vurdering være nødvendig for å avklare sikringsbehovet. Dersom tiltaket inngår i en byggesak eller skal dokumentere sikkerhet mot skred, kan det stilles ytterligere krav til dokumentasjon.

Kan fjellsikring utføres på en privat eiendom?

Ja. Fjellsikring kan være aktuelt på private tomter, blant annet ved fjellskrenter, byggegroper og ustabile bergskjæringer. Eventuell søknadsplikt, behov for prosjektering og riktig utførelse må vurderes ut fra tiltakets art og omfang.

Hvor lenge varer fjellsikring?

Levetiden varierer med metode, materialer, miljøpåvirkning og vedlikehold. Permanent fjellsikring bør ha en plan for nødvendig kontroll og oppfølging, særlig dersom sikringen har betydning for sikkerheten til mennesker eller bygninger.

Kan man få en fast pris på fjellsikring?

En entreprenør kan gi tilbud når arbeidets omfang og forutsetninger er tilstrekkelig avklart. Ved usikre bergforhold bør behovet for sikring og aktuelle løsninger vurderes før endelig pris fastsettes.
