Regnbed – oppbygging, dimensjonering og infiltrasjon

Vannet infiltrerer gjennom et filtermedium og ledes enten videre til grunnen eller gjennom et kontrollert drenssystem. Hvor godt regnbedet fungerer, avhenger av oppbygging, dimensjonering og stedlige grunnforhold – særlig på leire må infiltrasjonskapasitet, drenering og trygg avledning vurderes. Her gjennomgår vi hvordan regnbed bygges opp og dimensjoneres for norske forhold.

Hva er et regnbed?

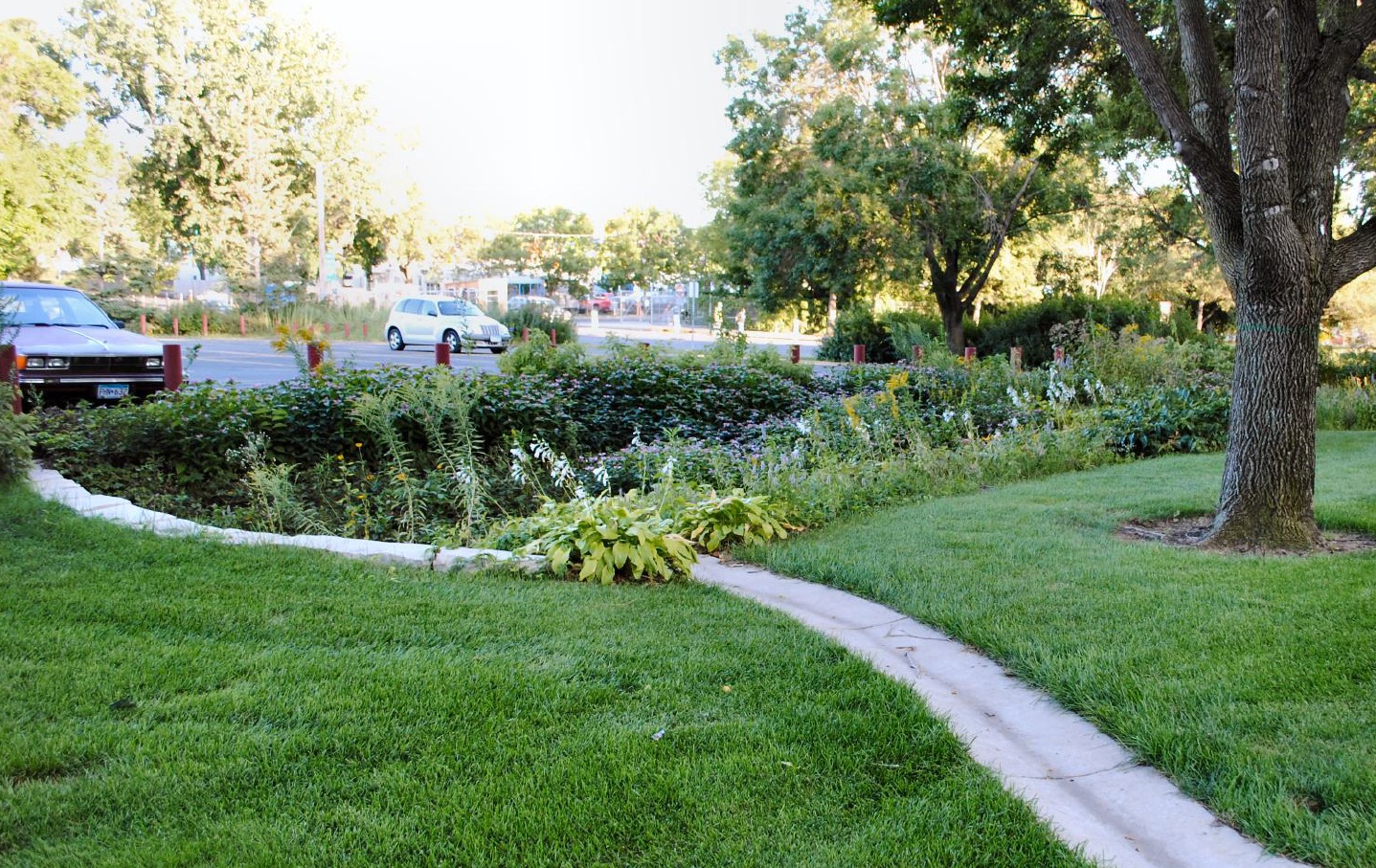

Et regnbed er et tiltak for lokal overvannsdisponering (LOD): en beplantet forsenkning i terrenget der vann fra tak, gårdsplass eller vei samles på overflaten og infiltrerer ned gjennom et filtermedium. Regnbedet har ikke permanent vannspeil og er ikke en transportvei for vann.

Hensikten er å holde vannet tilbake helt eller midlertidig, slik at avrenningen dempes og flomtoppen i avløpsnettet reduseres. Regnbed er ett av flere tiltak innen overvannshåndtering og hører hjemme i trinn 1 og 2 i tretrinnsstrategien: fange opp og infiltrere små regn, forsinke og fordrøye større regn. Ekstreme regn skal håndteres av flomveier, ikke av regnbedet.

Regnbed oppbygging – lag, dybde og drenering

Et regnbed består av tre til fire lag, og det er de nederste som avgjør om det fungerer. Øverst ligger overflatevolumet med vegetasjon, der vannet lagres før det infiltrerer; maksimal vannstand settes normalt til 15–30 cm, og overløpet legges i dette nivået. Under ligger filtermediet, sandig jord med kompost, minst 40 cm dypt (Oslo-anleggene bruker 50 cm), som infiltrerer, renser og gir rotsone. Der stedlige masser ikke kan ta imot vannet, legges et drenslag på minst 30 cm av natursand eller grus 0,6–4 mm, eventuelt med pukk under, som leder vannet til et drensrør med kontrollert utløp. Nederst ligger de stedlige massene, som enten tar imot vannet ved infiltrasjon eller er så tette at regnbedet må dreneres.

Oslo kommune anbefaler et filtermedium med infiltrasjonshastighet på minst 10 cm/t. Det er en veiledende verdi, ikke et forskriftskrav. De sanddominerte filtermediene i Deichmans gate ga målte infiltrasjonshastigheter på 24–60 cm/t. Maskinsand frarådes fordi den tetter seg.

Der regnbedet dreneres, legges drensrør med diameter minst 100 mm i drenslaget og kobles til overvannsnett eller annet godkjent utløp. Enden av drensrøret kan føres opp over overflaten, slik at volumet i filter og drenslag også utnyttes ved styrtregn og betongfrost.

Dimensjonering av regnbed – areal og kapasitet

Størrelsen på et regnbed styres av fem forhold: nedbørfeltets areal, avrenningskoeffisienten, dimensjonerende nedbør, tillatt vannstand på overflaten og filtermediets infiltrasjonsevne. Et regnbed med god infiltrasjon kan være lite, mens et med dårlig infiltrasjon må lagre nesten alt på overflaten og blir stort.

Som tommelfingerregel utgjør regnbedet 3–7 % av nedbørfeltet. Testregnbed i Oslo på 7 % av feltet håndterte 100 % av et regn på 27 mm over 30 minutter, men bare 77 % av 16 mm på 10 minutter – korte, intense regn begrenses av overflatevolumet. Regnbedene i Deichmans gate er dimensjonert for 20-årsregn med klimafaktor 1,2, utgjør 3,5 % av nedbørfeltet og infiltrerer også til grunnen.

Prosentandel og infiltrasjonshastighet er veiledende verdier fra Oslo kommune og erstatter ikke prosjektspesifikk beregning. Dimensjonerende regn og klimafaktor hentes fra kommunens overvannsnorm, og regnbedet inngår som ett ledd i overvannsberegningen for hele tomten – det er sjelden hele svaret.

Regnbed på leire – når fungerer infiltrasjon?

Regnbed kan etableres på leire, men stedlige masser har ofte så lav infiltrasjonsevne at det ikke er nok å lede vannet ned gjennom filtermediet. Vannet må også ha en dokumentert vei videre.

Tre ting blandes ofte sammen: infiltrasjon gjennom filtermediet, som styres av det du fyller i og alltid kan gjøres god; infiltrasjon videre til stedlige masser, som styres av grunnen på tomten og ikke kan endres; og fordrøyning med strupet avløp, der vannet forsinkes i regnbedet og slippes sakte til nettet.

En vanlig løsning på leire er å erstatte leirholdige masser i selve regnbedet med et permeabelt filtermedium og etablere drenering med kontrollert utløp. Regnbedet fungerer da primært som et anlegg for rensing og fordrøyning. Risvollan i Trondheim er bygget slik, med tett bunn og all avrenning via drensledning, mens regnbedene i Deichmans gate i Oslo også infiltrerer til grunnen for å holde grunnvannstanden oppe.

Ikke alle regnbed på leire skal utføres likt. Grunnvannsnivå, permeabilitet, lagdeling, avstand til bygninger og mulige utløp må vurderes – i noen tilfeller er lokal infiltrasjon mulig, i andre kreves tett bunn og kontrollert drenering.

Hvor bør regnbed ikke plasseres?

Infiltrasjon er ikke alltid ønskelig. Vann som ledes ned i grunnen endrer poretrykk og grunnvannsstrømning, og det kan gi problemer der regnbedet ligger feil. Nær kjellere og konstruksjoner følger infiltrert vann lagdelingen og kan ende i kjelleren; da må avstanden økes, eller bygget sikres med vertikal membran slik det ble gjort i Deichmans gate. I eller over skråninger, og i områder med kvikkleire, kan økt poretrykk påvirke skrånings- og områdestabiliteten. På fyllmasser er sammensetningen ukjent og setningsfaren reell, og ved høy grunnvannstand får regnbedet ikke tømt seg, slik at infiltrasjonen uteblir.

Der grunnforholdene tilsier det, bør plasseringen avklares gjennom en geoteknisk vurdering før regnbedet prosjekteres.

Infiltrasjonstest før du bygger

Før et regnbed dimensjoneres for infiltrasjon til stedlige masser, bør grunnens infiltrasjonsevne måles. En infiltrasjonstest utført på relevant dybde viser hvor raskt vannet faktisk infiltrerer, og om resultatet kan legges til grunn i dimensjoneringen.

Måleresultatet må vurderes sammen med grunnens lagdeling, grunnvannsforhold og begrensninger knyttet til bygninger og terreng. Én måling dokumenterer ikke nødvendigvis infiltrasjonsforholdene på hele tomten. Les mer om infiltrasjon i grunnen.

Planter, pris og vedlikehold

Bruk stedegne planter som tåler både tørke og oversvømmelse, og unngå fremmede arter med høy økologisk risiko og arter som er forbudt å bruke. Overflaten skal være flat slik at hele arealet fuktes, og vegetasjon og meitemark holder infiltrasjonen oppe over tid.

Kostnaden drives av grunnforholdene, ikke plantene. På sand er regnbedet i hovedsak graving, filtermedium og planter. På leire kommer masseutskifting, drenslag, drensledning og tilkobling til nett i tillegg, og kostnaden øker vesentlig.

Vedlikeholdet består i å tømme slamfellen ved innløpet, erstatte døde planter og fjerne ugress de første årene. Regnbed som ikke vedlikeholdes forfaller, og det er den vanligste årsaken til at tiltaket slutter å virke.

Regnbed i byggesak – krav og dokumentasjon

Ved byggetiltak som utløser krav til overvannshåndtering, er regnbedet ett av tiltakene som til sammen skal oppfylle TEK17 § 15-8: infiltrasjon, fordrøyning og avledning skal samlet dimensjoneres for nedbør med klimajustert 100-års gjentaksintervall, med mindre kommunen har fastsatt et annet dimensjoneringsgrunnlag i arealplan. Det betyr ikke at regnbedet alene skal magasinere en 100-årshendelse – det håndterer små og middels regn, mens flomveier tar resten.

Kommunen vil normalt kreve en overvannsplan som viser nedbørfelt, beregnet avrenning, regnbedets plassering og dimensjoner, overløp og flomvei. Skal regnbedet dreneres til kommunalt overvannsnett, må tilknytning og eventuell strupning avklares med kommunen. Et regnbed som bare er tegnet inn på situasjonsplanen uten beregning, dekker normalt ikke kommunens dokumentasjonskrav.

Hva kan Geotekniker AS bistå med?

Et lite regnbed i hagen på sandgrunn kan en huseier normalt anlegge selv etter kommunens veiledning. Fagkyndig prosjektering trengs når grunnen er leire, silt eller fylling eller infiltrasjonsevnen er ukjent, når regnbedet skal dokumenteres i byggesak eller inngå i en overvannsplan, når kjeller, nabo eller skråning ligger nedstrøms, eller når nedbørfeltet er større enn én bolig.

Geotekniker AS vurderer grunnforhold, måler infiltrasjon og leverer beregningen og dokumentasjonen kommunen etterspør, som del av overvannshåndtering for tomten. Planteplan og landskapsutforming gjør vi ikke; det hører til landskapsarkitekten. Ta kontakt med kommunens brev, situasjonsplan og en kort beskrivelse av tiltaket, så vurderer vi hva som trengs.

Ofte stilte spørsmål om regnbed

Hva er et regnbed?

Et regnbed er en beplantet forsenkning i terrenget som samler opp overvann og lar det infiltrere gjennom et filtermedium, enten videre til grunnen eller ut gjennom et drensrør. Det har ikke permanent vannspeil og er et tiltak for lokal overvannsdisponering.

Hvor stort må et regnbed være?

Som tommelfingerregel 3–7 % av nedbørfeltet det skal håndtere, avhengig av hvor mye vann overflaten kan lagre og hvor raskt filtermediet infiltrerer. Størrelsen må beregnes ut fra dimensjonerende regn i kommunens overvannsnorm.

Kan man lage regnbed på leire?

Ja, men leire tar normalt imot lite vann. Leirholdige masser i regnbedet skiftes som regel ut med et permeabelt filtermedium, og regnbedet dreneres med kontrollert utløp. Regnbedet fungerer da som fordrøyning og rensing, ikke som infiltrasjon til grunnen.

Hvor dypt skal et regnbed være?

Filtermediet bør være minst 40 cm, ofte 50 cm, med 15–30 cm overflatevolum over. Med drenslag kommer ytterligere 30 cm eller mer, slik at samlet dybde ofte blir rundt én meter.

Trenger regnbed drensrør?

Bare der stedlige masser ikke kan ta imot vannet. På sand og grus med god infiltrasjon og lav grunnvannstand kan regnbedet infiltrere alt, men det må dokumenteres med måling, ikke antas.

Hva koster et regnbed?

Prisen avhenger av grunnforholdene. Et regnbed på sand er i hovedsak graving, filtermedium og planter, mens et regnbed på leire også krever masseutskifting, drenslag, drensledning og tilkobling til nett.

Kan regnbed skade kjelleren?

Ja, hvis infiltrert vann følger lagdelingen i grunnen mot bygget. Hold avstand til kjellervegger, eller sikre bygget med membran, og vurder plasseringen mot grunnforholdene før regnbedet anlegges.

Kilder

• Oslo kommune: faktaark «Regnbed for lokal flomdemping» (Braskerud og Paus, 2016, v1.1) og «Urbane regnbed i Deichmans gate» (2023, v1.0)
• Paus, K. H. og Braskerud, B. C. (2013). Forslag til dimensjonering og utforming av regnbed for norske forhold. Vann 1(48), 54–67
• Miljødirektoratet: dimensjoneringskravet i TEK17 § 15-8
