Hydraulisk skjærspenning – hvordan vannstrømmen forårsaker erosjon

Hydraulisk skjærspenning er den tangentielle kraften som strømmende vann utøver mot en overflate, fordelt på arealet

Den er sentral for å forstå når sand, grus, silt og leire begynner å erodere, og hvordan en elv kan grave i bunnen, undergrave skråninger og transportere sedimenter nedover vassdraget.

Begrepet står sentralt i vassdragshydraulikk, sedimenttransport og erosjonssikring. For geotekniske vurderinger er det særlig viktig å forstå forholdet mellom vannets hydrauliske belastning og jordmaterialets motstand mot erosjon. Denne artikkelen forklarer de fysiske mekanismene, hva kritisk skjærspenning betyr, hvordan skjærspenning beregnes, og når den bør vurderes ved erosjonsfare.

Hva er hydraulisk skjærspenning?

Hydraulisk skjærspenning er tangentiell kraft per arealenhet som oppstår når vann strømmer langs en overflate. Vannstrømmen overfører bevegelsesmengde til underlaget, og denne påvirkningen kan bidra til at sedimentpartikler løsner og transporteres bort.

Skjærspenningen betegnes med den greske bokstaven τ (tau) og måles i pascal (Pa), tilsvarende newton per kvadratmeter (N/m²). Skjærspenningen mot elvebunnen kalles bunnskjærspenning, på engelsk bed shear stress. Det mer generelle uttrykket boundary shear stress betegner skjærspenningen mot strømningsgrensen, som kan omfatte både bunn og sider.

En skjærspenning på 5 Pa tilsvarer en tangentiell kraft på 5 N per kvadratmeter av den betraktede flaten. Tallet beskriver belastningen, ikke en universell grenseverdi for erosjon. Om massene faktisk eroderes, avhenger av materialets egenskaper, strømningsforholdene og hvor lenge belastningen varer.

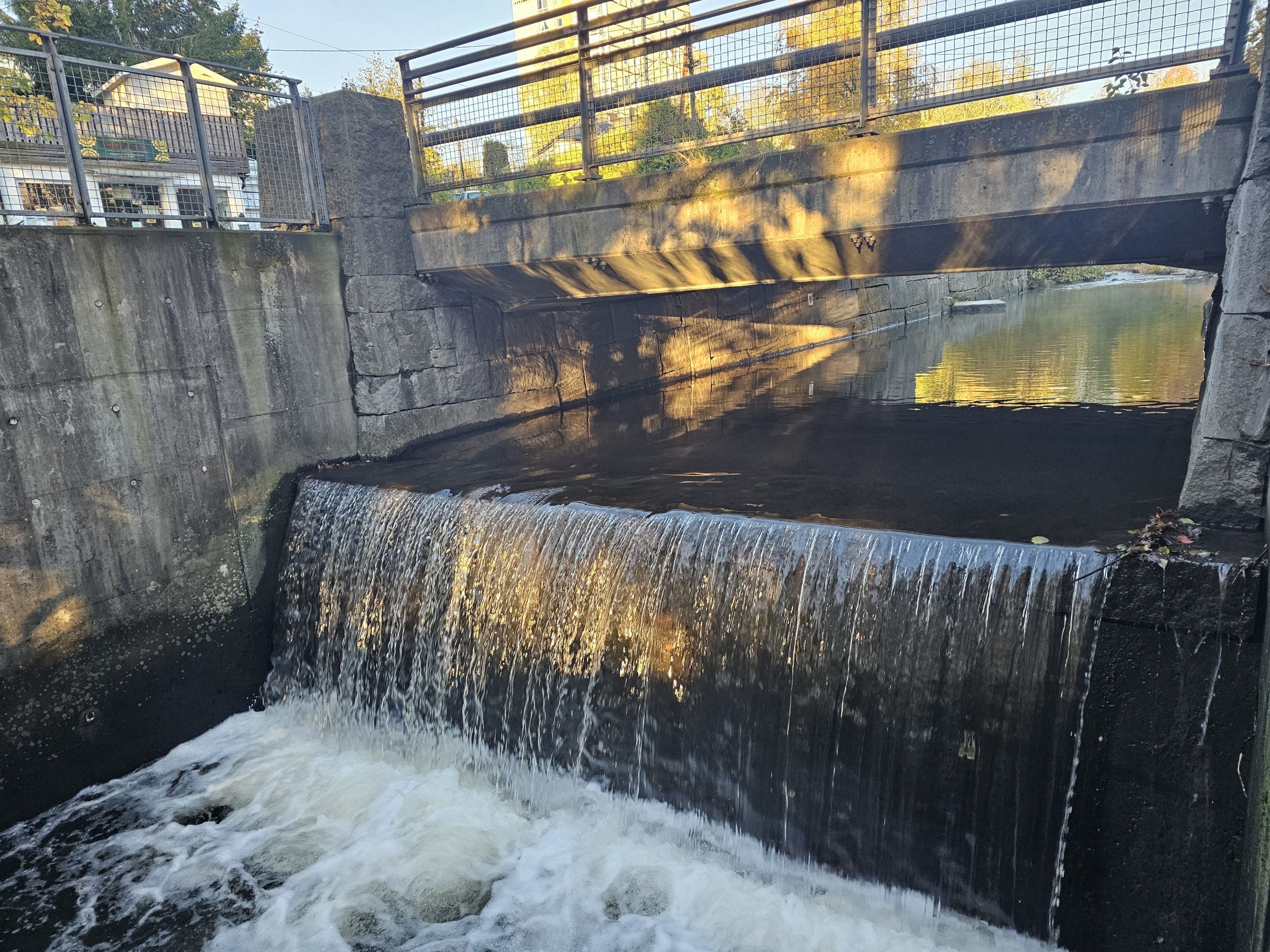

Bildet øverst viser vannføring over en betongterskel i Alnaelva ved Grorud i Oslo, fotografert i 2026. Vannet akselererer over terskelen og danner turbulent strømning nedstrøms, med betydelig energiomsetning og lokale hydrauliske belastninger. Eksemplet illustrerer hvordan vannhastighet, strømningsgeometri og turbulens påvirker kreftene som virker på elvebunn og konstruksjoner. Ved vurdering av erosjonsfare er det viktig å skille mellom hydraulisk skjærspenning langs bunnen og lokale belastninger fra turbulens og vannstråler. Den faktiske erosjonsfaren avhenger blant annet av bunnmaterialets erosjonsmotstand, strømningsforholdene og eventuell sedimenttransport. Ved mer komplekse strømningsforhold kan HEC-RAS-modellering benyttes til å analysere vannhastigheter og hydrauliske forhold. Fotografiet illustrerer prosessene, men skjærspenningen kan ikke bestemmes direkte fra bildet.

Hvordan oppstår hydraulisk skjærspenning?

Friksjonen mot bunn og sider bremser vannet nærmest underlaget, mens vannet lenger opp i strømningen normalt beveger seg raskere. Hastighetsgradienten som oppstår, er knyttet til en overføring av bevegelsesmengde mot underlaget. I turbulente strømninger, som er vanlige i norske vassdrag, skjer denne overføringen gjennom både viskøse krefter og turbulente bevegelser. Steiner, vegetasjon, konstruksjoner og andre ujevnheter påvirker dessuten strømningen og tar opp deler av den samlede motstanden gjennom trykkrefter.

På elvebunnen virker vannstrømmen på sedimentkornene gjennom blant annet drag- og løftekrefter. Når de drivende kreftene blir tilstrekkelig store i forhold til stabiliserende krefter fra blant annet kornenes neddykkede tyngde, friksjon og innbyrdes kontakt, kan korn begynne å rulle, gli eller løftes fra underlaget.

Hydraulisk skjærspenning er altså et mål på vannstrømmens belastning mot overflaten. Partikkelbevegelse og erosjon er mulige konsekvenser av denne belastningen.

Hva er forskjellen på skjærspenning og skjærkraft?

Skjærkraft er den samlede tangentielle kraften som virker på en bestemt flate. Skjærspenning er kraften fordelt på arealet. Dette skillet gjør det mulig å sammenligne belastningen på forskjellige steder i et vassdrag, uavhengig av størrelsen på flatene.

Hva er skjærhastighet?

Skjærhastighet, også kalt friksjonshastighet (shear velocity eller friction velocity), betegnes vanligvis med u* og defineres som:

u* = √(τ₀/ρ)

Her er τ₀ den karakteristiske bunnskjærspenningen og ρ vannets tetthet. Skjærhastigheten har enheten m/s og brukes blant annet innen sedimenttransport og turbulensbeskrivelse. Til tross for navnet er den en avledet hydraulisk størrelse, ikke den faktiske vannhastigheten nær elvebunnen.

Hydraulisk skjærspenning og vannhastighet

Vannhastighet og hydraulisk skjærspenning er nært knyttet sammen, men beskriver forskjellige forhold. Vannhastigheten angir hvor raskt vannet beveger seg, mens skjærspenningen beskriver belastningen som strømmen overfører til bunnen eller sideflatene.

For tilnærmet jevn strømning kan gjennomsnittlig skjærspenning langs den våte omkretsen uttrykkes som:

τ₀ = ρ · g · R · S

Der:

  • τ₀ = gjennomsnittlig hydraulisk skjærspenning (Pa)
  • ρ = vannets tetthet (kg/m³)
  • g = tyngdeakselerasjonen (m/s²)
  • R = hydraulisk radius (m)
  • S = energilinjens fall (m/m)

Hydraulisk radius er forholdet mellom strømningsarealet og den våte omkretsen. I brede elveløp kan hydraulisk radius tilnærmes med vanndybden, men dette er ikke nødvendigvis riktig i smale eller uregelmessige tverrsnitt.

Formelen gir et nyttig overslag på den gjennomsnittlige hydrauliske belastningen under idealiserte forhold. Den beskriver derimot ikke direkte den lokale bunnskjærspenningen i en elvesving, ved en konstruksjon eller i et område med kompliserte strømningsforhold.

Eksempel på beregning av hydraulisk skjærspenning

Anta en idealisert bekkestrekning med hydraulisk radius på 0,8 meter og energilinjefall på 0,002, tilsvarende 2 promille. Med vannets tetthet satt til 1 000 kg/m³ og tyngdeakselerasjonen til 9,81 m/s² blir beregningen:

τ₀ = 1 000 × 9,81 × 0,8 × 0,002 ≈ 15,7 Pa

Den beregnede gjennomsnittlige skjærspenningen er dermed omtrent 16 Pa. Dette forteller hvor stor den idealiserte hydrauliske belastningen er, men ikke om bekken faktisk vil erodere. For å vurdere erosjon må belastningen sammenholdes med sedimentenes erosjonsmotstand.

Eksemplet er illustrativt og ikke en prosjekteringsberegning for et konkret vassdrag.

Hvorfor er vannhastighet alene ikke tilstrekkelig?

I naturlige vassdrag varierer hastigheten med dybden, på tvers av elveløpet og langs vassdraget. Virvler, sekundærstrømninger og endringer i bunngeometrien gjør at den lokale skjærspenningen kan variere betydelig selv over korte avstander.

To elvestrekninger med tilnærmet samme gjennomsnittshastighet kan derfor ha ulik erosjonsfare. Ved en hydraulisk analyse vurderes blant annet vannføring, vanndybde, hastighetsfordeling, terrenggeometri og hydraulisk ruhet samlet for å beskrive strømningen og identifisere hvor belastningen kan konsentreres.

Kritisk skjærspenning – når begynner erosjonen?

Kritisk skjærspenning (τc) er belastningsnivået der sedimentpartikler begynner å bevege seg eller eroderes etter et definert kriterium. Begrepet beskriver overgangen fra en relativt stabil sedimentoverflate til forhold der partikler kan løsne.

Kritisk skjærspenning kan betraktes som en erosjonsterskel, men den er ikke en universell materialkonstant. Prinsippet er at erosjon normalt er begrenset under den kritiske verdien, at enkelte partikler kan begynne å bevege seg omkring terskelen, og at økende belastning over terskelen kan føre til større løsriving og sedimenttransport.

I naturlige vassdrag er overgangen sjelden skarp. Turbulente svingninger, variasjoner i kornstørrelse og hvordan kornene ligger, kan føre til at enkelte partikler settes i bevegelse før en beregnet gjennomsnittlig terskel er nådd. For blandede sedimenter kan også de fineste partiklene fjernes først, slik at grovere materiale blir liggende igjen og beskytter underlaget.

Kritisk skjærspenning beskriver heller ikke alene hvor raskt erosjonen utvikler seg. To jordmaterialer kan ha omtrent samme erosjonsterskel, men svært forskjellig erosjonshastighet når terskelen overskrides. Dette henger sammen med materialets erosjonsmotstand og eroderbarhet, som blant annet påvirkes av kornstørrelse, kohesjon, jordstruktur og konsolidering.

Kritisk skjærspenning i sand og grus

Sand og grus behandles vanligvis som ikke-kohesive sedimenter. Motstanden mot partikkelbevegelse bestemmes blant annet av kornstørrelse, korntetthet, form, friksjon og pakning. Jordmaterialets kornfordeling er derfor en viktig del av grunnlaget for å vurdere erosjonsmotstand.

For slike materialer brukes ofte Shields-kriteriet, som beskriver begynnende partikkelbevegelse gjennom et dimensjonsløst forhold mellom vannets skjærspenning og en karakteristisk spenning basert på partiklenes neddykkede tyngde og kornstørrelse.

Den dimensjonsløse Shields-parameteren brukes til å sammenligne forhold som ellers ville hatt forskjellige kornstørrelser og hydrauliske belastninger. For mange sand- og grusmaterialer under bestemte turbulente strømningsforhold benyttes kritiske verdier omkring 0,03–0,06. Verdiene er veiledende og varierer med blant annet kornstørrelse, sedimentblanding, strømningsregime og valgt transportmodell.

Shields-diagrammet er et etablert hjelpemiddel innen sedimenttransport og vassdragsteknikk, men må brukes med faglig skjønn i naturlige elveløp med varierende kornstørrelse og kompliserte bunnforhold.

Kritisk skjærspenning i leire og silt

Finkornede sedimenter kan oppføre seg vesentlig annerledes enn sand og grus. I leire kan elektrokjemiske bindinger og jordstruktur gi betydelig motstand mot erosjon selv om partiklene er svært små. En fast og overkonsolidert leire kan derfor ha større erosjonsmotstand enn kornstørrelsen alene skulle tilsi.

Erosjonsmotstanden påvirkes av blant annet vanninnhold, konsolidering, tørrdensitet, sprekkedannelse og sedimentets kjemiske og strukturelle egenskaper. Silt, sandig silt og leire kan dermed ha svært ulik erosjonsoppførsel.

For kohesive sedimenter benyttes ofte empiriske sammenhenger mellom kritisk skjærspenning og erosjonshastighet. I sedimentmodellering med HEC-RAS brukes blant annet Partheniades-metoden for erosjon og Krone-metoden for avsetning av kohesive sedimenter. Ved økende belastning kan erosjonen gå fra løsriving av enkeltpartikler eller mindre aggregater til avskalling og løsriving av større klumper.

Den samme erosjonsterskelen eller beregningsmetoden kan derfor ikke uten videre overføres mellom sand, silt og leire.

Hvordan fører hydraulisk skjærspenning til erosjon?

Erosjon fra strømmende vann kan forstås gjennom tre sammenhengende prosesser: hydraulisk belastning, løsriving av materiale og transport av de løsrevne partiklene.

Vannstrømmen belaster først sedimentoverflaten. Dersom belastningen blir tilstrekkelig stor i forhold til materialets erosjonsmotstand, kan partikler eller aggregater løsne. Deretter transporteres de videre, enten nær bunnen eller svevende i vannmassene.

Tyngre sedimenter transporteres ofte ved bunntransport, der sand, grus og stein ruller, glir eller hopper langs elvebunnen. Finere partikler kan transporteres som suspensjon, hvor turbulensen bidrar til å holde materialet svevende.

Partikkelbevegelse er likevel ikke det samme som netto erosjon. En elvebunn kan ha betydelig sedimenttransport uten at bunnivået endres vesentlig, dersom tilførselen av sedimenter omtrent tilsvarer mengden som føres bort.

Netto erosjon oppstår når mer materiale fjernes enn det som tilføres eller avsettes innenfor det aktuelle området. En elvebunn som er relativt stabil ved normal vannføring, kan dermed grave seg ned under flom, samtidig som andre partier av samme vassdrag får avsetning av sedimenter.

Hvor i en elv er den hydrauliske skjærspenningen størst?

Hydraulisk skjærspenning fordeler seg ikke jevnt gjennom et naturlig vassdrag. Lokale forhold kan føre til betydelig større belastning enn det gjennomsnittsverdiene tilsier.

Yttersvinger og sideerosjon

I elvesvinger påvirker elveløpets krumning og sekundærstrømninger hastighetsfordelingen. Vannstrømmen kan konsentreres mot yttersvingen og bidra til erosjon av elvebredden. Når masser fjernes nederst i elveskråningen, kan skråningsfoten undergraves, geometrien bli brattere og lokale utglidninger utvikle seg.

Dette er et sentralt tema ved vurdering av erosjon langs bekker og elver, der strømforhold, grunnforhold og terrengutvikling må vurderes i sammenheng.

Innsnevringer, kulverter og bruer

Når vann passerer gjennom innsnevringer, rundt brukar eller ut av kulverter, kan lokale hastighetsøkninger, virvler og konsentrerte strømninger føre til betydelig erosjon.

Denne formen for lokal erosjon omtales ofte som local scour. Den er særlig viktig rundt brufundamenter, terskler, kulvertutløp og andre konstruksjoner hvor vannstrømmen endres. Erosjonsbelastningen kan her være større enn gjennomsnittshastigheten for elvestrekningen skulle tilsi.

Bratte bekker og ujevn elvebunn

I bratte bekker påvirkes strømningen av fall, store steiner, terskler, vannstandssprang og raske endringer i tverrsnitt. Lokale turbulente soner kan gi store erosjonsbelastninger selv der bunnen består av grove masser.

Stor hydraulisk ruhet betyr samtidig ikke automatisk stor skjærspenning direkte mot hvert enkelt sedimentkorn. Store steiner og andre ujevnheter kan ta opp deler av den samlede strømningsmotstanden og skape områder med både økt og redusert lokal belastning.

Hvordan beregnes hydraulisk skjærspenning?

Hydraulisk skjærspenning kan vurderes gjennom forenklede hydrauliske beregninger eller detaljerte numeriske modeller. Metodevalget avhenger av vassdragets geometri, strømningsforholdene og hva beregningen skal brukes til.

Ved tilnærmet jevn strømning kan formelen τ₀ = ρgRS benyttes til å anslå gjennomsnittlig skjærspenning langs den våte omkretsen. Overslaget kan gi nyttig informasjon om den samlede hydrauliske belastningen, men fanger ikke nødvendigvis opp lokale forhold i elvesvinger eller omkring konstruksjoner.

Ved mer kompliserte forhold kan hydraulisk modellering gjennomføres med for eksempel HEC-RAS. En endimensjonal modell kan beskrive hovedtrekkene i strømningen langs et vassdrag, mens en todimensjonal modell gir mulighet til å undersøke den romlige variasjonen i vannhastighet og beregnet skjærspenning.

I våre hydrauliske analyser er det gjerne flomsituasjonen som blir dimensjonerende. Vi vurderer likevel også om andre vannføringer eller lokale strømningsforhold kan gi større erosjonsbelastning på utsatte steder.

Modellresultatene må tolkes ut fra forutsetningene. Særlig er terrengdata, ruhetsverdier, vannføring, grensebetingelser og bunnforhold viktige. En beregnet skjærspenning er heller ikke direkte dokumentasjon på at erosjon vil eller ikke vil oppstå – erosjonsmotstanden i de aktuelle massene må inngå i vurderingen.

Hvordan påvirker flom den hydrauliske skjærspenningen?

Under flom øker ofte vannføringen, vanndybden og vannhastigheten, slik at den hydrauliske belastningen kan bli betydelig større enn under normale forhold. Ved flomvurderinger brukes blant annet dimensjonerende flommer med aktuelle klimapåslag for å beskrive framtidige strømningsforhold.

Det er imidlertid ikke gitt at den høyeste vannføringen alltid gir størst lokal vannhastighet eller erosjonsbelastning. Oppstuving, oversvømmelse av elvesletter og endret fordeling av vann mellom hovedløp og flomarealer kan påvirke resultatet. Ved dimensjonering må det derfor vurderes hvilke vannføringer som gir de mest ugunstige forholdene på det aktuelle stedet.

Hydraulisk skjærspenning ved erosjonssikring

Ved erosjonssikring av skråninger og vassdrag brukes vannhastighet og hydraulisk skjærspenning som grunnlag for å vurdere belastningen på sikringsmaterialene, for eksempel ved dimensjonering av steinplastring og bunnsikring.

For steinsikringer er et sentralt spørsmål om vannstrømmen kan sette sikringssteinene i bevegelse. Steinens størrelse, tetthet, form og plassering har betydning, sammen med skråningshelning og hydraulisk belastning.

NVEs Sikringshåndbok, særlig modul F2.001, beskriver beregningsprinsipper for valg av steinstørrelse. Veilederen understreker samtidig at vannhastighet eller skjærspenning alene ikke fanger opp alle relevante belastninger. Isgang, drivgods, sedimenttransport, bunnerosjon og lokale strømningskonsentrasjoner kan påvirke sikringens stabilitet.

Dimensjonerende hydraulisk belastning må derfor vurderes sammen med sikringens samlede funksjon, fundamentering, filteroppbygging og stabilitet. Beregnede steinstørrelser bør kontrolleres mot lokale forhold og erfaring fra tilsvarende vassdrag.

Hydraulisk skjærspenning og geoteknisk skråningsstabilitet

For geoteknikken er hydraulisk skjærspenning særlig relevant når vannstrømmen eroderer masser som bidrar til å stabilisere en skråning.

En bekk som gradvis graver bort masser ved skråningsfoten, kan redusere motholdet og gjøre skråningen brattere. Dermed kan sikkerheten mot utglidning reduseres, selv om selve erosjonen er en lokal prosess.

I områder med kvikkleire eller annet sprøbruddmateriale kan erosjon ved skråningsfoten være en medvirkende faktor ved utløsning av skred. Hvor stor betydning erosjonen har, må vurderes konkret ut fra grunnforhold, terreng og stabilitet. Det kan være nødvendig å undersøke både lokalstabilitet og områdestabilitet.

Forskjellen mellom hydraulisk skjærspenning og geoteknisk skjærspenning

Begrepene må ikke forveksles. Hydraulisk skjærspenning beskriver belastningen fra vannstrømmen mot en overflate. Geoteknisk skjærspenning beskriver tangentielle spenninger inne i jordmassene, eksempelvis langs et mulig glideplan.

Hydraulisk skjærspenning sammenholdes med materialets motstand mot erosjon, mens geoteknisk skjærspenning vurderes mot jordens skjærstyrke ved analyser av deformasjon og brudd.

Begge uttrykkes som kraft per arealenhet, men mekanismene og kriteriene er forskjellige. En hydraulisk erosjonsanalyse kan derfor ikke erstatte en geoteknisk stabilitetsanalyse.

Når bør hydraulisk skjærspenning vurderes?

Vurdering av hydraulisk skjærspenning er relevant når vannstrømmen kan påvirke byggegrunnen, endre elvebunnen eller redusere stabiliteten til skråninger og konstruksjoner. Typiske problemstillinger er erosjon langs bekker og elver, utgraving omkring kulverter og brufundamenter, sikring av skråningsfot, erosjon ved konsentrerte utløp, erosjonsfare under flom og prosjektering av steinsikring.

Omfanget bør tilpasses konsekvensene og usikkerheten i grunnlaget. I enklere saker kan befaring, feltobservasjoner og en overordnet hydraulisk vurdering være tilstrekkelig. I mer krevende saker kan det være nødvendig med hydraulisk modellering, undersøkelser av sedimentene og geotekniske stabilitetsberegninger.

Geotekniker AS vurderer grunnforhold, erosjon og stabilitet ved bekker, elver og andre områder der vann påvirker byggegrunnen. Ved behov vurderes erosjonsproblematikken i sammenheng med flomforhold og hydrauliske beregninger. Ta kontakt med oss dersom erosjon kan påvirke en eiendom, et byggeprosjekt eller en konstruksjon.

Ofte stilte spørsmål om hydraulisk skjærspenning

Hva betyr hydraulisk skjærspenning?

Hydraulisk skjærspenning er den tangentielle kraften per arealenhet som strømmende vann påfører en overflate. Den brukes blant annet til å vurdere belastningen mot elvebunnen, sedimenttransport og erosjon.

Hva er bunnskjærspenning?

Bunnskjærspenning er skjærspenningen som vannstrømmen overfører til bunnen av et vassdrag. Begrepet brukes særlig innen hydraulikk og sedimenttransport.

Hva er kritisk skjærspenning?

Kritisk skjærspenning er belastningsnivået hvor sedimentpartikler begynner å bevege seg eller eroderes etter et definert kriterium. Verdien avhenger av sedimentenes egenskaper og kan ikke angis som én felles terskel for alle jordarter.

Hva måles hydraulisk skjærspenning i?

Hydraulisk skjærspenning måles i pascal (Pa), tilsvarende N/m². I erosjonsvurderinger brukes ofte Pa, mens spenninger i geotekniske stabilitetsberegninger gjerne uttrykkes i kPa.

Hvordan beregnes hydraulisk skjærspenning?

Ved tilnærmet jevn strømning kan gjennomsnittlig skjærspenning langs den våte omkretsen anslås som τ₀ = ρgRS, hvor ρ er vannets tetthet, g tyngdeakselerasjonen, R hydraulisk radius og S energilinjens fall. Mer kompliserte forhold kan kreve hydraulisk modellering.

Hva er sammenhengen mellom vannhastighet og skjærspenning?

Høyere vannhastighet kan gi større hydraulisk belastning, men den lokale skjærspenningen påvirkes også av vanndybde, energifall, turbulens, ruhet og geometri. To steder med lik gjennomsnittshastighet kan ha ulik bunnskjærspenning.

Kan hydraulisk skjærspenning beregnes i HEC-RAS?

Ja. HEC-RAS kan beregne skjærspenning som del av hydrauliske analyser i både 1D- og 2D-modeller. Resultatene må tolkes ut fra modelltype, forutsetninger og hvor godt modellen beskriver de lokale forholdene.

Er hydraulisk skjærspenning det samme som skjærstyrke?

Nei. Hydraulisk skjærspenning beskriver belastningen fra vannstrømmen, mens skjærstyrke beskriver materialets motstand mot skjærbrudd. Erosjonsmotstand og skjærstyrke er heller ikke identiske materialegenskaper.

Kan erosjon føre til kvikkleireskred?

Ja. Erosjon kan bidra til å utløse skred når vannet fjerner masser som stabiliserer en skråning. I områder med kvikkleire eller annet sprøbruddmateriale kan konsekvensene bli alvorlige. Om erosjonen faktisk kan utløse skred, krever en konkret vurdering av grunnforhold, terreng og stabilitet.
