Grunnvarme

For boliger, hytter og næringsbygg skjer dette vanligvis gjennom en energibrønn som bores ned i berggrunnen. Hvor godt anlegget virker, avgjøres ikke bare av varmepumpen, men også av grunnforholdene på tomten.

Hva er grunnvarme?

Grunnvarme er energi som ligger lagret i bakken. Det meste stammer fra solvarme som magasineres i de øverste jord- og berglagene, med et mindre bidrag fra varme som strømmer opp fra dypere deler av jordskorpen. Energien har lav temperatur i utgangspunktet, og en varmepumpe løfter den til et nivå som kan brukes til oppvarming, tappevann og i noen tilfeller kjøling.

I Norge brukes grunnvarme ofte som en samlebetegnelse for varme hentet fra en energibrønn. En energibrønn er et borehull i fast fjell der en kollektorslange sirkulerer frostvæske ned og opp igjen. Væsken tar opp varme fra berggrunnen, og varmepumpen gjør energien nyttig i bygget. Vil du forstå selve borehullet bedre, kan du lese mer om hva en energibrønn er.

Grunnvarme må ikke forveksles med fjernvarme eller dyp geotermisk kraftproduksjon. For vanlige bygg handler det om et lokalt varmelager i grunnen, utnyttet med varmepumpeteknologi.

Hvordan virker grunnvarme?

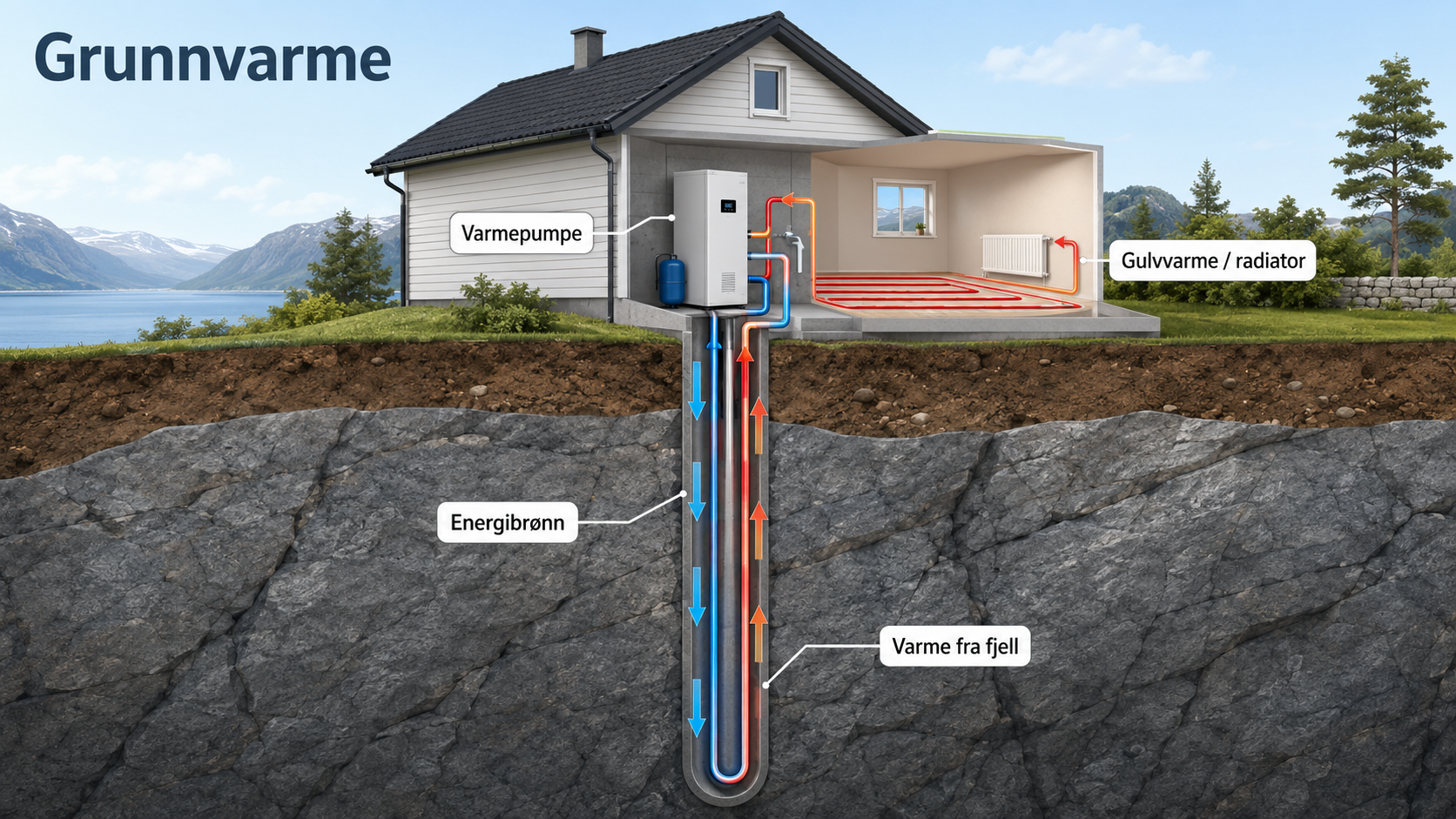

Et grunnvarmeanlegg består vanligvis av tre deler: energibrønn, kollektorslange og varmepumpe. Brønnen henter energi fra grunnen, slangen frakter energien inn til bygget, og varmepumpen hever temperaturen slik at varmen kan brukes i vannbåren varme, radiatorer, gulvvarme eller tappevann.

De fleste boliger har et lukket system. Da sirkulerer en frostvæske i kollektorslangen uten direkte kontakt med grunnvannet. I åpne systemer pumpes grunnvann opp og brukes direkte som energikilde før vannet føres tilbake eller håndteres videre. Slike løsninger kan gi høyt energiuttak, men krever grundigere vurdering av hydrogeologi, vannkvalitet og driftssikkerhet.

Ytelsen avhenger av mer enn varmepumpen. Bergart, grunnvann, sprekkesoner, brønndybde, avstand til nabobrønner og byggets varmebehov spiller alle inn. Flere av disse forholdene bør avklares før man borer, særlig ved større bygg eller krevende tomter.

Bore etter grunnvarme

Å bore etter grunnvarme betyr som regel å bore en energibrønn i fjell. Brønnen bores med borerigg, og dybden tilpasses byggets energibehov, berggrunnens varmeledningsevne og de lokale grunnforholdene.

Før boring bør man avklare:

• om det er plass til borerigg og utstyr på tomten
• hvor langt det er ned til fjell
• om det finnes energibrønner eller vannbrønner i nærheten
• krav til avstand mot nabogrense, brønner og infrastruktur
• om løsmasser, grunnvann eller forurensning påvirker løsningen
• om kommunen har lokale krav, meldeplikt eller registreringskrav

Ved krevende grunnforhold kan det være behov for faglig vurdering før boring. Det gjelder særlig ved tykke løsmasser, sensitive leirer, forurenset grunn, usikre grunnvannsforhold eller tett bebyggelse. En geolog kan vurdere berggrunn, sprekkesoner og hydrogeologiske forhold før energibrønnen plasseres.

Grunnvarme temperatur

Grunnvarme temperatur handler om hvor varm grunnen er der energien hentes. Temperaturen i bakken varierer langt mindre enn lufttemperaturen, og blir mer stabil med dybden. Det er nettopp derfor grunnvarme kan fungere effektivt også i kalde perioder.

I løsmasser ligger temperaturen ofte grovt i området 4-8 grader Celsius, basert på erfaring fra blant annet temperaturregistreringer i forbindelse med CPTU-undersøkelser. Verdien varierer med sted, årstid, grunnvann, dybde og lokale grunnforhold, men nivået gir en nyttig størrelsesorden for norske forhold.

I en energibrønn i berg er det ikke én fast temperatur som gjelder for hele Norge. Temperaturen påvirkes av klima, berggrunn, grunnvann, brønndybde og hvor hardt brønnen belastes over tid. Grunnvann i bevegelse kan øke energiuttaket fordi vann transporterer varme bedre enn tørt berg. Samtidig gjør grunnvann vurderingen mer sammensatt, særlig i åpne systemer eller der vannkvalitet, utfellinger eller returvann må håndteres.

Grunnvarme varmepumpe

En grunnvarme varmepumpe er varmepumpen som henter energi fra energibrønnen eller grunnen og omdanner den til nyttig varme i bygget. Løsningen omtales også som bergvarmepumpe, væske-til-vann-varmepumpe eller grunnvarmepumpe.

Fordelen er at varmepumpen arbeider mot en mer stabil energikilde enn uteluft. Det gir jevnere virkningsgrad gjennom året, særlig i kalde perioder. Grunnvarme passer derfor best i bygg med vannbåren varme og et relativt stabilt varmebehov.

Varmepumpe og energibrønn må dimensjoneres sammen. En for liten brønn kan bli hardt belastet og kjøles ned over tid, mens en overdimensjonert løsning gir unødvendig høy investering. God prosjektering handler om samspillet mellom bygg, energibehov og grunnforhold, ikke bare valg av varmepumpemodell.

Varmepumpe og grunnvarme

Når varmepumpe og grunnvarme vurderes mot andre løsninger, er sammenligningen ofte luft-til-vann eller luft-til-luft. Grunnvarme har normalt høyere etableringskostnad fordi det må bores energibrønn, men gir til gjengjeld mer stabil drift og lang levetid.

Grunnvarme er særlig aktuelt når:

• bygget har eller skal ha vannbåren varme
• energibehovet er høyt nok til å forsvare investeringen
• det er mulig å bore energibrønn på tomten
• man ønsker både oppvarming og frikjøling om sommeren
• en utedel for luftvarmepumpe er lite ønskelig
• driftssikkerhet og lang levetid veier tungt

For små bygg med lavt energibehov er en enklere varmepumpe ofte mer lønnsom. For større boliger, næringsbygg, skoler, borettslag og bygg med kjølebehov kan grunnvarme være mer interessant.

Grunnvarme eller bergvarme?

Grunnvarme og bergvarme brukes ofte om hverandre, men betyr ikke helt det samme. Bergvarme er grunnvarme hentet fra fjell, vanligvis gjennom en energibrønn. Grunnvarme er et bredere begrep og kan også omfatte varme fra jordmasser eller grunnvann.

For de fleste boliger i Norge er forskjellen praktisk liten, fordi løsningen som regel er en energibrønn i berg. I områder med spesielle grunnvannsforhold eller andre typer energilagring kan begrepet grunnvarme likevel være mer presist.

Grunnvarme dybde

Grunnvarme dybde bestemmes av energibehovet, grunnforholdene og hvor mye varme brønnen kan levere. Ved boring i berg ligger energibrønner for boliger ofte i størrelsesorden 100-300 meter, men riktig dybde må alltid vurderes konkret. Det finnes ingen standarddybde som passer alle bygg.

Dybden påvirkes blant annet av:

• boligens størrelse og isolasjonsstandard
• behov for tappevann og romoppvarming
• bergartens varmeledningsevne
• grunnvann og vannføring i sprekker
• avstand til andre energibrønner
• om anlegget også skal brukes til kjøling
• ønsket sikkerhetsmargin og levetid

Berggrunnen er avgjørende. Noen bergarter leder varme bedre enn andre, og oppsprukket fjell med vannføring kan gi bedre energiutveksling. Der det er tykke løsmasser før man når grunnfjell, blir boringen dyrere og mer krevende fordi løsmassene må sikres med foringsrør ned til fast fjell.

Grunnvarme hytte

Grunnvarme til hytte kan være aktuelt, men er ikke alltid førstevalget. Lønnsomheten avhenger av hvor mye hytta brukes, om den har vannbåren varme, hvor stort varmebehovet er, og hvor lett det er å få borerigg frem til tomten.

For en hytte med lavt forbruk og sporadisk bruk blir investeringen ofte vanskelig å forsvare. For større hytter, helårsbruk, flere bygg på samme eiendom eller hytter med vannbåren varme kan grunnvarme derimot være mer aktuelt.

På hyttetomter må de praktiske forholdene vurderes nøye: adkomst, boreplass, avstand til vannbrønner, fjell i dagen, løsmassetykkelse, terreng og lokale reguleringsbestemmelser. I fjellområder kan berggrunnen være gunstig, men logistikk og adkomst kan bli det som styrer kostnaden.

Grunnvarme pris

Grunnvarme pris varierer mye fordi anlegget består av boring, kollektorslange, varmepumpe, rørarbeid, tilpasninger i teknisk rom og oppkobling mot varmeanlegget. Prisen bør derfor vurderes som en samlet systemkostnad, ikke som meterpris for boring alene.

De viktigste kostnadsdriverne er:

• brønndybde og antall brønner
• dybde til fjell og behov for foringsrør
• adkomst for borerigg
• berggrunn og grunnvannsforhold
• størrelse på varmepumpe
• eksisterende varmeanlegg i bygget
• behov for prosjektering, søknad eller dokumentasjon
• lokale krav og avstand til andre brønner

Laveste pris er sjelden beste løsning. En underdimensjonert energibrønn kan gi svakere virkningsgrad og mer belastning over tid. Det avgjørende er at brønn, varmepumpe og varmebehov dimensjoneres som ett system.

Grunnvarme i Norge

Grunnvarme brukes i Norge til boliger, næringsbygg, skoler, borettslag og offentlige bygg. Potensialet er godt mange steder fordi store deler av landet har berggrunn som egner seg for energibrønner. Samtidig varierer forholdene mye lokalt.

I områder med tykke løsmasser kan det være langt ned til fjell. I byområder kan avstand til nabobrønner, kabler, tunneler, kjellere og annen infrastruktur begrense hvor brønnen kan settes. Der grunnvannsressursene er sårbare, blir hydrogeologiske forhold viktige.

Der grunnvannsnivå, poretrykk eller vannstrømning er relevant, kan måling av grunnvannstand og poretrykk gi viktig informasjon. Dette er særlig aktuelt i større prosjekter, tette byområder eller der tiltaket kan påvirke nærliggende konstruksjoner eller brønner.

Geologiske forhold ved grunnvarme

Geologien avgjør hvor godt grunnvarme fungerer. Bergartstype, oppsprekking, vannføring og løsmassetykkelse påvirker både borekostnad og energiutbytte. Derfor bør grunnvarme vurderes ut fra grunnforholdene på tomten, ikke bare byggets varmebehov.

De viktigste geologiske forholdene er:

• bergart og varmeledningsevne
• sprekkesoner og svakhetssoner
• grunnvannsnivå og vannføring
• løsmassetykkelse over fjell
• risiko for å påvirke nærliggende brønner
• mulig kontakt med forurenset grunn eller sårbare vannforekomster

For en vanlig enebolig håndteres dette som regel av brønnborer og varmepumpeleverandør. For større bygg, vanskelige tomter eller usikre grunnforhold lønner det seg å hente inn geologisk eller hydrogeologisk vurdering tidlig, før plassering og dybde er låst.

Kort oppsummert

Grunnvarme er en stabil energikilde der varme hentes fra fjell, jord eller grunnvann og utnyttes via varmepumpe. Den vanligste løsningen er energibrønn i berg kombinert med væske-til-vann-varmepumpe.

Riktig dimensjonert kan grunnvarme gi effektiv oppvarming og kjøling med lave driftskostnader over tid. Dybde, temperatur, pris og ytelse avhenger like mye av grunnforholdene på tomten som av byggets varmebehov.

Geotekniker AS installerer ikke varmepumper, men kan bistå med vurdering av berggrunn, grunnvann og geologiske forhold der grunnvarme, energibrønn eller hydrogeologi er en del av prosjektet.

Trenger du faglig vurdering av grunnforhold, berggrunn eller grunnvann i forbindelse med energibrønn? Kontakt Geotekniker AS.

Ofte stilte spørsmål

Hva er grunnvarme?

Grunnvarme er varmeenergi som hentes fra bakken, som regel fra fjell via en energibrønn. Energien brukes sammen med varmepumpe til oppvarming, tappevann og eventuelt kjøling.

Hvor dypt må man bore etter grunnvarme?

Ved boring i berg ligger energibrønner for boliger ofte i størrelsesorden 100-300 meter. Riktig dybde avhenger av byggets energibehov, berggrunn, grunnvann og dimensjoneringen av varmepumpen.

Hva er temperaturen i grunnen?

I løsmasser ligger temperaturen ofte grovt i området 4-8 grader Celsius, basert på erfaring fra blant annet CPTU-undersøkelser. Temperaturen varierer med sted, årstid, grunnvann, dybde og lokale grunnforhold.

Hva er forskjellen på grunnvarme og bergvarme?

Bergvarme betyr vanligvis grunnvarme hentet fra fjell gjennom energibrønn. Grunnvarme er et bredere begrep som også kan dekke varme fra jord eller grunnvann.

Passer grunnvarme til hytte?

Grunnvarme kan passe for større hytter med helårsbruk og vannbåren varme. For små hytter med lavt energibehov er løsningen ofte mindre lønnsom.

Hva påvirker prisen på grunnvarme?

Prisen styres av brønndybde, dybde til fjell, adkomst, varmepumpe, rørarbeid, eksisterende varmeanlegg og lokale grunnforhold.
