Tillatt grunntrykk er et praktisk uttrykk for hvor stor last grunnen kan ta imot fra fundamenter, såler, plater, støttemurer eller andre konstruksjoner. Begrepet brukes ofte ved fundamentering, bæreevne og vurdering av grunnforhold.
Tillatt grunntrykk er ikke én fast verdi som kan brukes likt overalt. Verdien avhenger blant annet av jordart, lagdeling, grunnvann, fundamentbredde, lasttype, analysetype, sikkerhetsnivå, setningsfare, stabilitet og samvirke mellom konstruksjon og grunn.

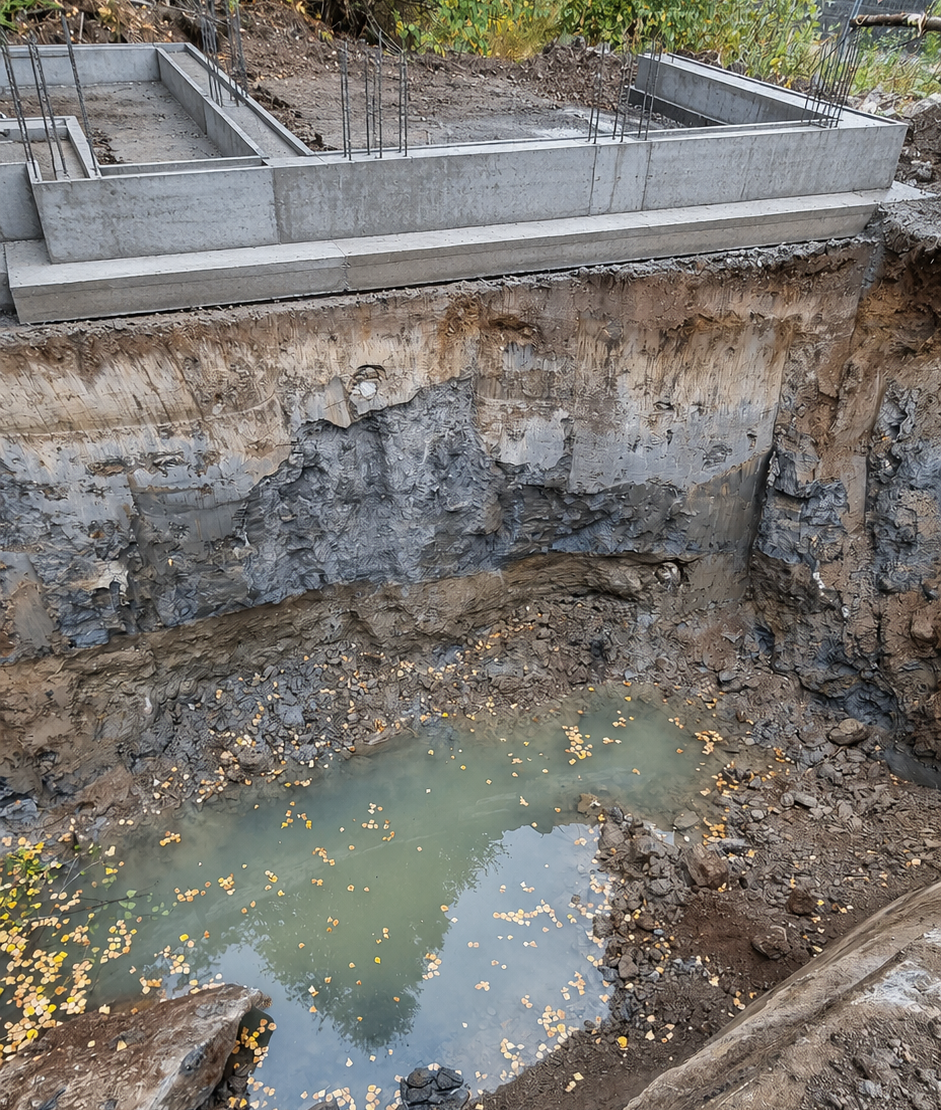

Hva betyr tillatt grunntrykk?
Tillatt grunntrykk beskriver hvor stort trykk grunnen kan belastes med uten uakseptabel risiko for grunnbrudd, store setninger i grunnen, skjevheter eller stabilitetsproblemer.
I praksis handler dette om samspillet mellom lasten fra bygget, fundamentets størrelse, jordas styrke og stivhet, grunnvann, poretrykk, lagdeling, dybde til fjell, setningsfare og nødvendig sikkerhetsnivå.
Et lite fundament gir høyere trykk mot grunnen enn et større fundament med samme last. Derfor kan fundamentbredde, fundamentdybde og lastplassering være like viktig som selve byggets vekt.
Tillatt grunntrykk, bæreevne og setninger
Tillatt grunntrykk henger tett sammen med bæreevne. Bæreevne handler om hvor mye grunnen tåler før den får brudd eller store deformasjoner.
I mange geotekniske saker er det likevel ikke selve brudd-bæreevnen som blir mest styrende. Ofte er det setninger, skjevsetninger og langtidsdeformasjoner som bestemmer hva som kan aksepteres. Grunnen kan ha tilstrekkelig sikkerhet mot grunnbrudd, men likevel gi for store deformasjoner for bygget eller konstruksjonen.
Dette er særlig relevant i Norge, der mange byggeprosjekter ligger på leire, silt, marine avsetninger, fyllmasser eller andre relativt bløte og setningsømfintlige masser. I slike tilfeller kan tillatt grunntrykk bli styrt mer av hvor mye grunnen kan deformeres, enn av når den går til brudd.
Tillatt grunntrykk bør derfor ikke vurderes som et spørsmål om maksimal bæreevne alene. Det må også vurderes opp mot setningskrav, byggets følsomhet, fundamenttype, konsolideringshistorie, grunnvann, lagdeling og forventet langtidsoppførsel.
Drenert og udrenert analyse
Tillatt grunntrykk må vurderes ut fra riktig analysetype. I geoteknikk skilles det ofte mellom drenert og udrenert oppførsel.
I sand, grus og andre permeable friksjonsmasser skjer poretrykksutjevning vanligvis raskt. Da vurderes ofte drenert oppførsel, der friksjonsvinkel, grunnvann, effektivspenninger og massenes tetthet er viktige.
I leire og andre tette masser kan korttidsbelastning gi udrenert oppførsel. Da rekker ikke vannet i porene å drenere ut, og udrenert skjærstyrke kan være avgjørende. Over tid kan situasjonen endre seg, og langtidstilstanden må vurderes drenert.
Dette betyr at samme fundament kan måtte vurderes for både korttidstilstand, langtidstilstand, bæreevne, poretrykksendringer og setninger over tid.
Standardverdier for tillatt grunntrykk
Standardverdier for tillatt grunntrykk gjelder som regel idealiserte tilfeller. Da forutsettes det ofte at lagdeling, løsmassesammensetning, dybde til berg, grunnvannstand, terreng og lastforhold er godt kjent og enkle.
I praksis er slike forutsetninger sjelden fullt ut oppfylt. Tillatt grunntrykk kan påvirkes av blant annet:
- dybde til fjell
- lagdeling i grunnen
- avstand til bløte eller svake lag
- jordart og løsmassetype
- konsolideringshistorie og overkonsolidering
- jordas stivhet og styrke
- grunnvann og poretrykk
- terrengformasjon og skråninger i nærheten
- organiske masser eller fyllmasser
- lastens størrelse, retning og varighet
- sikkerhetsfaktor
- jordas egenvekt og tyngdetetthet
- kryp, deformasjoner og setningsutvikling
- pågående setninger i området
- fremtidige vann- eller flomsituasjoner
- nærliggende bygg, ledninger, grøfter eller andre installasjoner
- seismisk lastbidrag og eventuell risiko for likvifaksjon
Derfor bør standardverdier ikke brukes ukritisk som grunnlag for fundamentering. De kan i beste fall gi en grov orientering, men erstatter ikke vurdering av faktiske grunnforhold, bæreevne, setninger og behov for grunnundersøkelser.
I geoteknisk prosjektering bør vurdering av tillatt grunntrykk normalt ses i lys av Eurokode 7 / NS-EN 1997. Det innebærer at grunnforhold, jordparametere, laster, sikkerhetsnivå, bæreevne, setninger og andre relevante grensetilstander vurderes samlet for det konkrete tiltaket.
Pågående setninger i området
Dersom det allerede pågår setninger i området, må dette tas med i vurderingen av tillatt grunntrykk. Synlige skjevheter, setningsskader, tidligere oppfylling, nærliggende byggearbeider, grunnvannssenkning eller komprimering av fyllmasser kan være tegn på at grunnen fortsatt er i bevegelse.
I slike tilfeller kan et nytt bygg eller et nytt fundament øke spenningene i grunnen og forsterke setningsutviklingen. Det er derfor ikke nok å vurdere om grunnen tåler lasten akkurat ved byggestart. Man må også vurdere langtidsoppførsel, konsolidering, kryp og risiko for skjevsetninger.
Dette er særlig viktig ved leire, silt, torv, organiske masser, gamle fyllmasser og områder med kjent dårlig grunn.
Last, moment og seismisk bidrag
Tillatt grunntrykk påvirkes ikke bare av vertikallast. I mange prosjekter må man også vurdere horisontallaster, momenter, eksentrisitet og lastkombinasjoner.
Dette kan være relevant ved høye bygg, støttemurer, skrått terreng, vindlast, trafikk- eller maskinlast, konstruksjoner med store punktlaster og fundamenter nær grøfter eller skråninger.
Seismisk lastbidrag kan gi ekstra horisontale og dynamiske belastninger. For vanlige små tiltak er dette ofte lite styrende, men for enkelte konstruksjoner, grunnforhold eller lastkombinasjoner kan det inngå i geoteknisk prosjektering.
Dersom lasten ikke virker sentrisk på fundamentet, kan deler av fundamentet få høyere kontakttrykk enn gjennomsnittet tilsier. Da er det ikke nok å se på total last delt på fundamentareal. Lastens plassering og retning må også vurderes.
Samspill mellom RIB og RIG
Vurdering av tillatt grunntrykk krever ofte samspill mellom RIB og RIG. RIB må angi laster, lastkombinasjoner, fundamentgeometri, momenter, eksentrisitet og konstruktive krav. RIG må vurdere grunnforhold, jordparametere, bæreevne, setninger, stabilitet, grunnvann, poretrykk og geotekniske begrensninger.
Dersom fundament, konstruksjon og grunn påvirker hverandre vesentlig, kan det også være behov for vurdering av SSI, altså jord-konstruksjon-samvirke. Da vurderes ikke grunnen og konstruksjonen helt isolert, men som et samlet system der stivhet, deformasjoner og lastfordeling virker sammen.
Dette kan være særlig relevant ved store laster, myk grunn, setningsømfintlige konstruksjoner, kjellerkonstruksjoner, platefundamenter, peler eller prosjekter der små deformasjoner kan få store konsekvenser.
Likvifaksjon av grunnen
Likvifaksjon, ofte omtalt som liquefaction, kan oppstå når vannmettede, løse sand- eller siltmasser mister styrke under dynamisk belastning. Dette forbindes ofte med seismiske laster, vibrasjoner eller raske lastendringer.
Ved likvifaksjon kan grunnen midlertidig oppføre seg mer som en væske enn som en fast jordmasse. Det kan gi tap av bæreevne, setninger, horisontal forskyvning eller skader på fundamenter og konstruksjoner.
For de fleste små byggesaker er likvifaksjon ikke den vanligste styrende problemstillingen. Men der det finnes løse, vannmettede sand- eller siltlag, høy grunnvannstand, dynamiske laster eller seismiske lastkombinasjoner, bør fenomenet vurderes som del av den geotekniske prosjekteringen.
Når er tillatt grunntrykk viktig?
Tillatt grunntrykk kan være relevant ved ny bolig, tilbygg, garasje, plate på mark, stripefundament, punktfundamenter, støttemur, bygg på leire, silt eller fyllmasser, mistanke om bløt grunn, pågående setninger i området, bygging i skråning eller tiltak nær grøft, mur, vei eller nabobygg.
Dersom grunnforholdene er usikre, kan det være behov for geoteknisk vurdering eller grunnundersøkelser før tillatt grunntrykk eller fundamenteringsløsning kan vurderes sikkert.
Hva kan Geotekniker AS bidra med?
Geotekniker AS kan vurdere grunnforhold, bæreevne, setningsfare og mulig tillatt grunntrykk for konkrete tiltak. Ved behov kan vi også vurdere om saken krever geoteknisk prosjektering eller supplerende grunnundersøkelser.
Vi bistår særlig der fundamentering, svak grunn, fyllmasser, leire, setninger, skråning, pågående deformasjoner eller krav til dokumentasjon gjør at grunnen må vurderes faglig.
Kontakt Geotekniker AS dersom du trenger vurdering av tillatt grunntrykk, bæreevne eller fundamentering.
Ofte stilte spørsmål
Hva er tillatt grunntrykk?
Tillatt grunntrykk er et uttrykk for hvor stort trykk grunnen kan belastes med fra et fundament eller en konstruksjon uten uakseptabel risiko for brudd, setninger eller skader.
Er tillatt grunntrykk det samme som bæreevne?
Ikke helt. Bæreevne beskriver hvor mye grunnen tåler, mens tillatt grunntrykk er en praktisk belastningsverdi som også må ses sammen med setninger, sikkerhet og deformasjoner.
Er bæreevne alltid dimensjonerende?
Nei. I mange saker er setninger og deformasjoner mer styrende enn selve brudd-bæreevnen. Dette gjelder særlig ved leire, silt, fyllmasser, organiske masser og marine avsetninger.
Kan man bruke standardverdier for tillatt grunntrykk?
Standardverdier kan gi en grov orientering, men bør ikke brukes ukritisk. Lagdeling, grunnvann, jordtype, fundamentform, last, drenert eller udrenert oppførsel og setningsfare kan endre vurderingen betydelig.
Hva betyr drenert og udrenert analyse?
Drenert analyse brukes når poretrykk rekker å utjevnes, ofte i sand og grus. Udrenert analyse brukes ofte for korttidstilstand i leire, der vannet i porene ikke rekker å drenere ut under belastning.
Påvirker pågående setninger tillatt grunntrykk?
Ja. Dersom området allerede har setninger eller deformasjoner, må dette tas med i vurderingen. Nye laster kan forsterke setninger eller gi skjevheter.
Hva er likvifaksjon?
Likvifaksjon er når vannmettede, løse sand- eller siltmasser mister styrke ved dynamisk belastning. Det kan påvirke bæreevne, setninger og stabilitet.
Påvirker seismisk last tillatt grunntrykk?
I noen prosjekter kan seismisk lastbidrag inngå i lastkombinasjonene. Dette kan påvirke horisontallast, moment, eksentrisitet og utnyttelse av fundamentet.
Hva betyr samspill mellom RIB og RIG?
RIB vurderer konstruksjon, laster og fundamentgeometri, mens RIG vurderer grunnforhold, bæreevne, setninger og stabilitet. Tillatt grunntrykk bør ofte avklares i samspill mellom disse fagene.
Hva er SSI?
SSI betyr soil-structure interaction, eller jord-konstruksjon-samvirke. Det handler om hvordan konstruksjonens stivhet og grunnens deformasjonsegenskaper påvirker hverandre.
Må man ha grunnundersøkelser for å finne tillatt grunntrykk?
Ikke alltid. I noen enkle saker kan eksisterende kunnskap være nok. Ved usikre grunnforhold, bløt leire, fyllmasser, store laster eller krevende terreng kan grunnundersøkelser være nødvendig.
