Pålitelighetsklasse i geoteknikk – RC1, RC2 og RC3

I geoteknikk vurderes særlig konsekvensene dersom fundamentering, stabilitet, byggegrop eller andre grunnarbeider svikter.

Pålitelighetsklasse forkortes RC, fra det engelske uttrykket Reliability Class. Klassifiseringen følger NS-EN 1990, også kalt Eurokode 0, og brukes sammen med Eurokode 7 ved geoteknisk prosjektering. Sammenhengen mellom standardene er nærmere forklart i Eurokode og geoteknikk.

Pålitelighetsklasse må ikke forveksles med tiltaksklasse, geoteknisk kategori eller kontrollklasse. Begrepene henger sammen, men beskriver ulike sider av prosjektet.

Hva er pålitelighetsklasse?

Pålitelighetsklassen brukes til å tilpasse sikkerhets- og kontrollnivået til konsekvensene av en mulig feil.

Det avgjørende er ikke bare størrelsen på bygget eller tiltaket. Det må vurderes hva som kan skje dersom konstruksjonen, fundamenteringen eller grunnarbeidene svikter.

Konsekvensene kan blant annet være:

• fare for personer
• skade på bygg og naboeiendom
• bæreevnebrudd eller store setninger
• stabilitetsbrudd i en skråning
• svikt i byggegrop eller støttekonstruksjon
• skade på vei, jernbane, ledninger eller annen infrastruktur

Pålitelighetsklassen må begrunnes ut fra det konkrete prosjektet. En standardangivelse av RC1, RC2 eller RC3 uten vurdering av konsekvensene gir et svakt prosjekteringsgrunnlag.

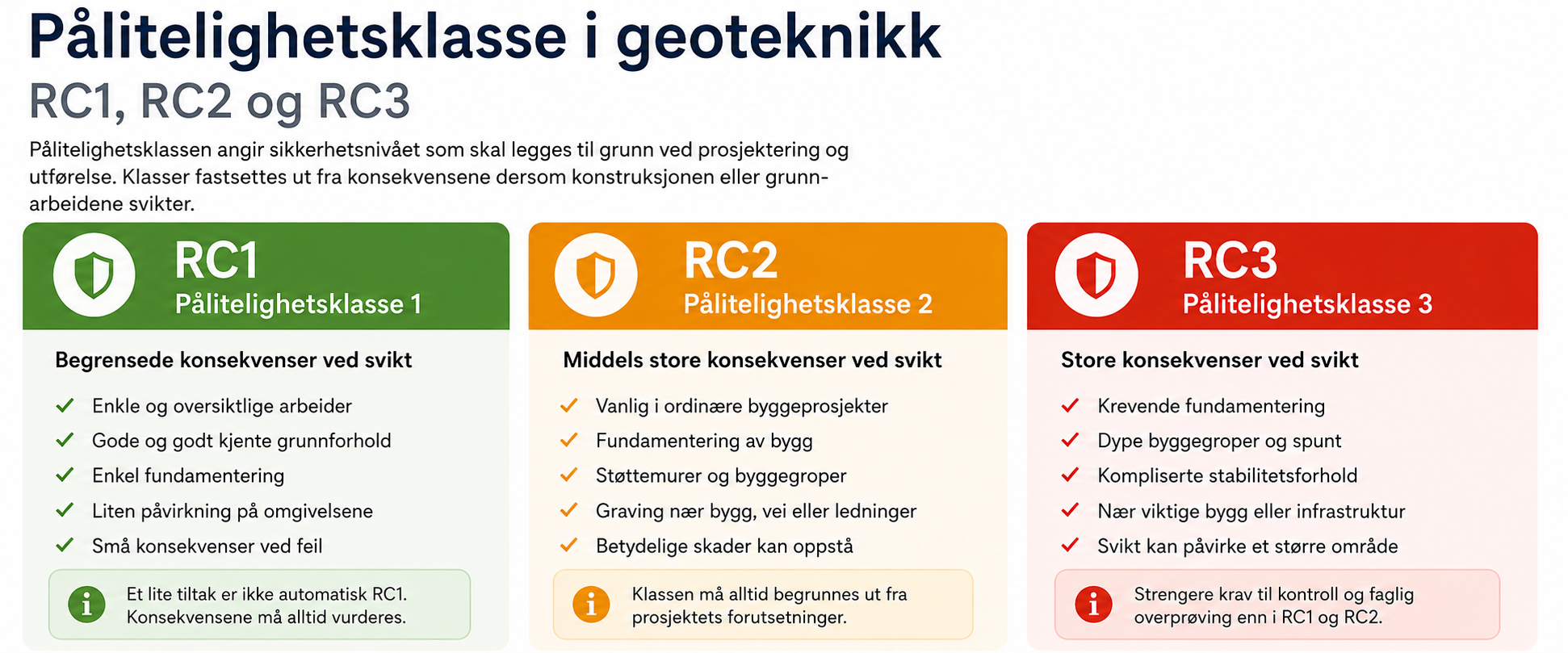

Pålitelighetsklasse 1 – RC1

Pålitelighetsklasse 1 brukes normalt når konsekvensene ved feil er begrensede.

I geoteknikk kan RC1 være aktuelt ved enkle og oversiktlige arbeider der:

• grunnforholdene er godt kjent
• fundamenteringen er enkel
• stabilitetsforholdene er uproblematiske
• tiltaket ikke påvirker viktige nabokonstruksjoner
• konsekvensene ved feil er små

Et lite tiltak havner ikke automatisk i RC1. En mindre støttemur, grøft eller utgraving kan få større konsekvenser dersom den ligger nær et nabobygg, en vei eller en ustabil skråning.

Pålitelighetsklasse 2 – RC2

Pålitelighetsklasse 2 brukes normalt når feil kan få middels store konsekvenser.

RC2 er vanlig i ordinære bygge- og anleggsprosjekter. Klassen kan blant annet være aktuell ved:

• fundamentering av bolig- og næringsbygg
• arbeider på bløt eller setningsømfintlig grunn
• støttemurer og byggegroper
• graving nær bygg, vei eller ledninger
• tiltak der geoteknisk svikt kan gi betydelige skader

Valget må alltid vurderes konkret. En bestemt bygningstype eller et bestemt antall etasjer gir ikke alene en bestemt pålitelighetsklasse.

Pålitelighetsklasse 3 – RC3

Pålitelighetsklasse 3 brukes når feil eller svikt kan få store konsekvenser.

I geoteknikk kan RC3 blant annet være aktuelt ved:

• krevende fundamentering
• store eller dype byggegroper
• kritiske støttekonstruksjoner
• kompliserte stabilitetsforhold
• arbeider nær viktige bygg eller infrastruktur
• grunnarbeider der svikt kan påvirke et større område

RC3 innebærer normalt et strengere kontrollnivå enn RC1 og RC2. Det kan blant annet være nødvendig med større grad av faglig overprøving av prosjekteringen.

Finnes pålitelighetsklasse 4?

Pålitelighetsklasse 4, RC4, brukes ved særlige konstruksjoner og situasjoner der svikt kan få svært store eller samfunnskritiske konsekvenser.

Klassen er svært sjelden aktuell i ordinære byggesaker. Norsk Geoteknisk Forenings fagmateriale omtaler RC4 som den høyeste av fire klasser og viser til kjernekraftverk som et eksempel på et mulig anvendelsesområde.

Pålitelighetsklasse i geoteknikk

Pålitelighetsklassen skal normalt følge byggverket eller konstruksjonen. Geoteknikk og grunnarbeider kan likevel måtte plasseres i en høyere klasse dersom grunnforholdene eller fundamenteringen gir større konsekvenser ved svikt.

Et bygg som ellers ligger i RC2, kan derfor få RC3 for fundamenteringen og de geotekniske arbeidene.

NGFs fagpresentasjon om tiltaksklasser og pålitelighetsklasser beskriver at geoteknikk kan plasseres høyere eller strengere enn konstruksjonen for øvrig, men normalt ikke lavere. Begrunnelsen er at byggverket er avhengig av en sikker fundamentering.

Ved fastsettelse av pålitelighetsklasse i geoteknikk bør det blant annet vurderes:

• grunnforhold og grunnvann
• fundamenteringsmetode
• fare for bæreevnebrudd
• setninger og deformasjoner
• stabilitet i skråninger og skjæringer
• byggegrop, spunt og avstivning
• midlertidige faser under utførelsen
• påvirkning på nabobygg og infrastruktur
• konsekvensene dersom løsningen svikter

Klassen bør avklares tidlig som en del av den geotekniske prosjekteringen og fremgå tydelig av prosjekteringsgrunnlaget.

Pålitelighetsklasse og konstruksjonssikkerhet

Pålitelighetsklassen inngår i dokumentasjonen av konstruksjonssikkerheten.

For geotekniske arbeider må både permanente og midlertidige situasjoner vurderes. En byggegrop, graveskråning eller midlertidig avstivning kan være mer kritisk enn den ferdige konstruksjonen.

Klassen bør derfor ikke velges ut fra bygningstype alene. Vurderingen må bygge på aktuelle bruddmekanismer og hvilke konsekvenser en feil ved prosjektering eller utførelse kan få.

Pålitelighetsklasse og tiltaksklasse – hva er forskjellen?

Pålitelighetsklasse og tiltaksklasse er to forskjellige klassifiseringssystemer.

Pålitelighetsklasse fastsettes hovedsakelig ut fra konsekvensene av feil ved prosjektering eller utførelse.

Tiltaksklasse fastsettes ut fra en samlet vurdering av:

• faglig vanskelighetsgrad
• kompleksitet og grensesnitt mot andre fag
• konsekvensene ved feil og mangler

Det er derfor ikke et automatisk én-til-én-forhold mellom RC1 og TK1, RC2 og TK2 eller RC3 og TK3.

Veiledningen til SAK10 antyder at klassene ofte kan samsvare. NGF påpeker samtidig at tiltaksklassen kan avvike dersom den faglige vanskelighetsgraden eller kompleksiteten er vesentlig forskjellig fra konsekvensnivået.

Et bygg kan for eksempel ligge i RC2 på grunn av konsekvensene ved svikt, mens den geotekniske oppgaven er enkel fordi bygget fundamenteres på en pukkpute over berg. Motsatt kan et relativt enkelt bygg på dårlige grunnforhold få en høyere tiltaksklasse for geoteknikk enn andre fag i den samme byggesaken.

Les mer om den geotekniske anvendelsen i Tiltaksklasse geoteknikk – TK1, TK2 og TK3. Reglene for plassering av oppgaver og ansvarsområder er nærmere forklart i SAK10 – byggesaksforskriften.

Pålitelighetsklasse og geoteknisk kategori

Pålitelighetsklasse og geoteknisk kategori beskriver heller ikke det samme.

Pålitelighetsklassen er særlig knyttet til konsekvensene ved svikt og nødvendig sikkerhetsnivå.

Geoteknisk kategori brukes til å tilpasse undersøkelser, prosjektering, dokumentasjon og oppfølging til prosjektets geotekniske vanskelighetsgrad.

Det betyr at:

• GK1 ikke automatisk tilsvarer RC1
• GK2 ikke automatisk tilsvarer RC2
• GK3 ikke automatisk tilsvarer RC3

Et prosjekt kan ha oversiktlige grunnforhold, men store konsekvenser ved svikt. Et annet prosjekt kan ha kompliserte grunnforhold, men mer begrensede konsekvenser.

Les mer om klassifiseringen i Geoteknisk kategori – GK1, GK2 og GK3.

Pålitelighetsklasse og kontroll

Pålitelighetsklassen har betydning for kontrollen av både prosjektering og utførelse.

Kontrollen kan blant annet omfatte:

• egenkontroll
• intern systematisk kontroll
• utvidet kontroll etter NS-EN 1990
• uavhengig kontroll etter SAK10

Utvidet kontroll etter Eurokodene og uavhengig kontroll etter SAK10 er forskjellige kontrollregimer, selv om deler av kontrollarbeidet kan samordnes.

NGFs fagpresentasjon fremhever at pålitelighetsklassen i praksis ofte blir styrende for kontrollomfanget. For RC2 kan den utvidede kontrollen ha et begrenset minimumsomfang. RC3 og RC4 krever normalt større grad av faglig overprøving.

Kravene til prosjekteringskontrollklasse og utførelseskontrollklasse er nærmere forklart i Utvidet kontroll – PKK og UKK.

Hvordan dokumenteres pålitelighetsklassen?

Valgt pålitelighetsklasse bør fremgå tydelig av det geotekniske prosjekteringsgrunnlaget.

Dokumentasjonen bør normalt beskrive:

• tiltaket og det geotekniske ansvarsområdet
• grunnforhold og tilgjengelige grunnundersøkelser
• aktuelle bruddmekanismer
• konsekvenser for personer, bygg og omgivelser
• valgt pålitelighetsklasse
• valgt geoteknisk kategori
• aktuelle kontrollklasser
• forholdet til tiltaksklasse etter SAK10
• standarder og forutsetninger som er lagt til grunn

Det bør også forklares hvorfor den valgte klassen er riktig. En ren angivelse av «RC2» eller «RC3» er normalt ikke tilstrekkelig som faglig begrunnelse.

Eksempel: Et lite tiltak kan få høy klasse

En mindre bygning skal oppføres nær en trafikkert vei og et eksisterende nabobygg. Arbeidet krever utgraving og en midlertidig støttekonstruksjon.

Bygningen er liten, men svikt i byggegroppen kan føre til:

• skade på nabobygget
• deformasjoner i veien
• fare for personer
• store økonomiske konsekvenser

Prosjektet kan derfor få høyere pålitelighetsklasse og strengere kontroll enn størrelsen på bygningen isolert sett skulle tilsi.

Eksemplet viser hvorfor pålitelighetsklassen må fastsettes ut fra konsekvensene av feil, ikke bare tiltakets størrelse eller antall etasjer.

Faglig vurdering av pålitelighetsklasse

Pålitelighetsklasse bør avklares tidlig når prosjektet omfatter krevende grunnforhold, fundamentering, byggegroper, støttekonstruksjoner, stabilitet eller arbeider nær eksisterende bygg og infrastruktur.

Geotekniker AS bistår blant annet med:

• vurdering og begrunnelse av pålitelighetsklasse
• fastsettelse av geoteknisk kategori
• geoteknisk prosjektering
• vurdering av kontrollbehov
• uavhengig kontroll av geoteknikk

Geotekniker AS har sentral godkjenning fra DiBK for geoteknisk prosjektering og uavhengig kontroll i tiltaksklasse 3.

Ofte stilte spørsmål om pålitelighetsklasse

Hva betyr pålitelighetsklasse?

Pålitelighetsklasse angir hvilket sikkerhetsnivå som skal legges til grunn ved prosjektering og utførelse, basert på konsekvensene dersom konstruksjonen eller grunnarbeidene svikter.

Hva betyr pålitelighetsklasse 2?

Pålitelighetsklasse 2, RC2, brukes normalt når feil kan få middels store konsekvenser. Klassen må fastsettes ut fra det konkrete tiltaket og konsekvensene ved svikt.

Er RC2 det samme som tiltaksklasse 2?

Nei. RC2 følger prosjekteringsstandardene, mens tiltaksklasse 2 følger SAK10. Klassene kan bli like, men det finnes ikke et automatisk én-til-én-forhold.

Er pålitelighetsklasse det samme som geoteknisk kategori?

Nei. Pålitelighetsklasse gjelder sikkerhetsnivå og konsekvenser ved svikt. Geoteknisk kategori beskriver den geotekniske vanskelighetsgraden og behovet for undersøkelser, prosjektering og oppfølging.

Kan geoteknikken få høyere pålitelighetsklasse enn bygget?

Ja. Dersom grunnforholdene eller fundamenteringen gir større konsekvenser ved svikt, kan de geotekniske arbeidene plasseres i en høyere klasse enn konstruksjonen for øvrig.

Hvem fastsetter pålitelighetsklassen?

Pålitelighetsklassen fastsettes og begrunnes som en del av prosjekteringen. For geotekniske arbeider bør vurderingen utføres av ansvarlig geoteknisk prosjekterende.

Faglig referanse

Artikkelen bygger blant annet på Norsk Geoteknisk Forening: Tiltaksklasser og pålitelighetsklasser – sammenhenger og kriterier for fastsettelse, presentert av Egil A. Behrens på temadag om uavhengige kontroller 8. mars 2022.
